TUCSON（途胜）轿车2.7L发动机正时带拆卸步骤

五、TUCSON（途胜） 轿车2.7L发动机正时带拆卸步骤

1）拆卸发动机盖。

2）拆卸右前车轮。

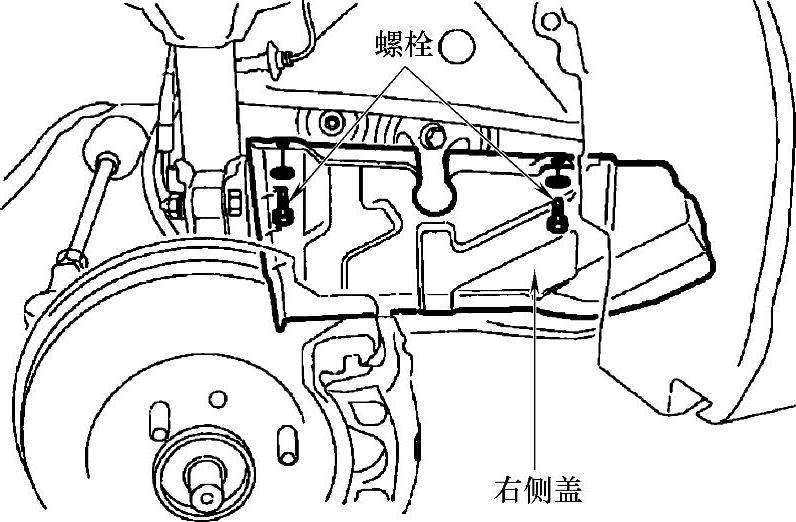

3）如图31-29所示，拆卸右侧盖的2个螺栓和右侧盖。

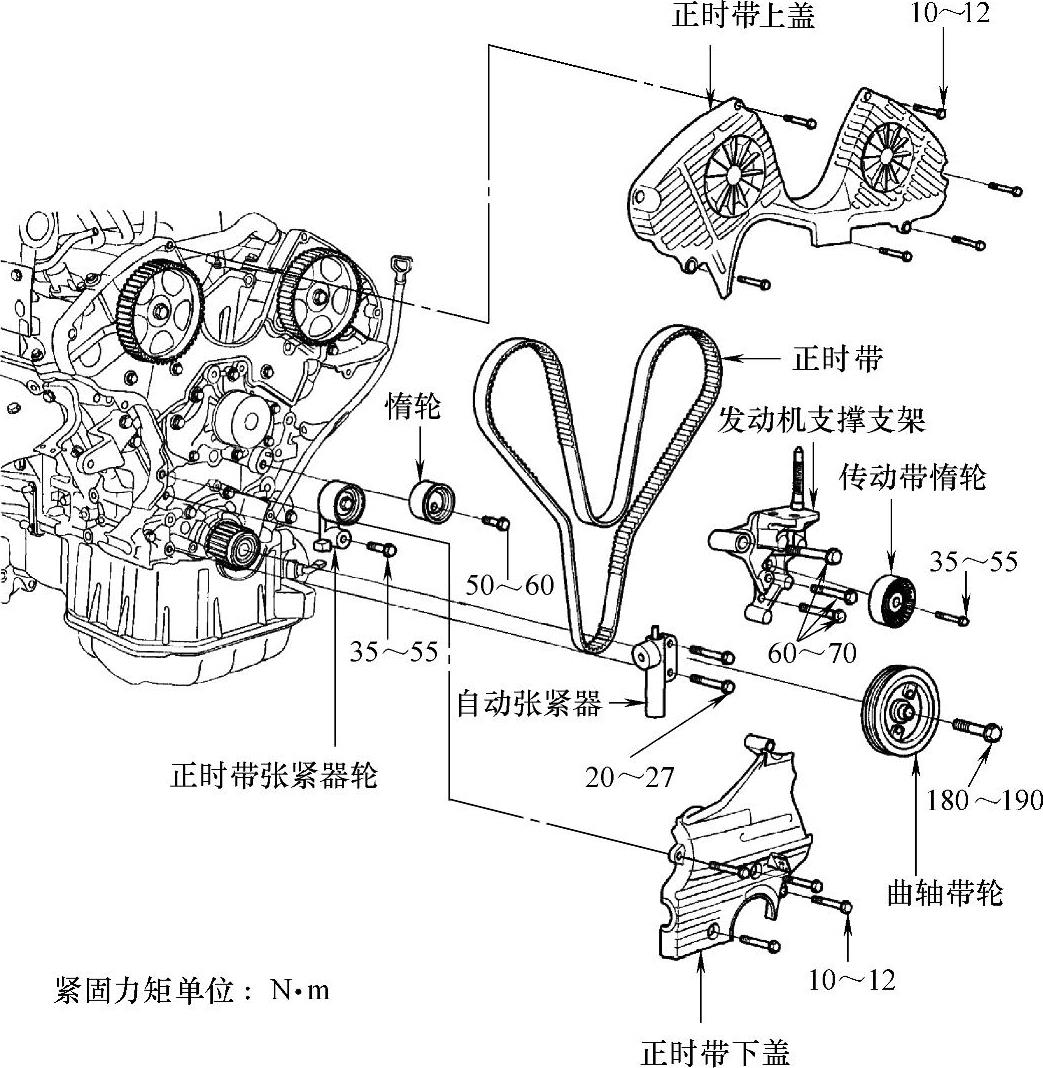

图31-28 途胜轿车2.7L发动机正时带部件识别

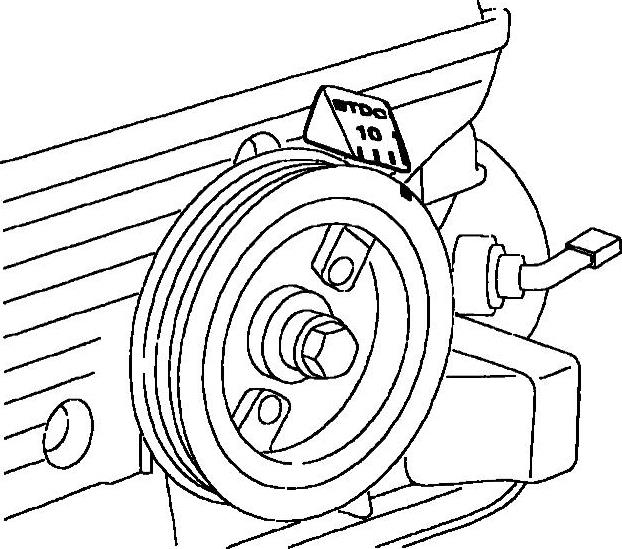

4）转动曲轴带轮，将曲轴带轮上的导槽与正时带盖上的正时标记“T”对齐，如图31-30所示。

图31-29 螺栓和右侧盖

图31-30 对齐正时标记

5）如图31-31所示，拆卸传动带和传动带张紧器。

6）拆卸发动机装配支架：

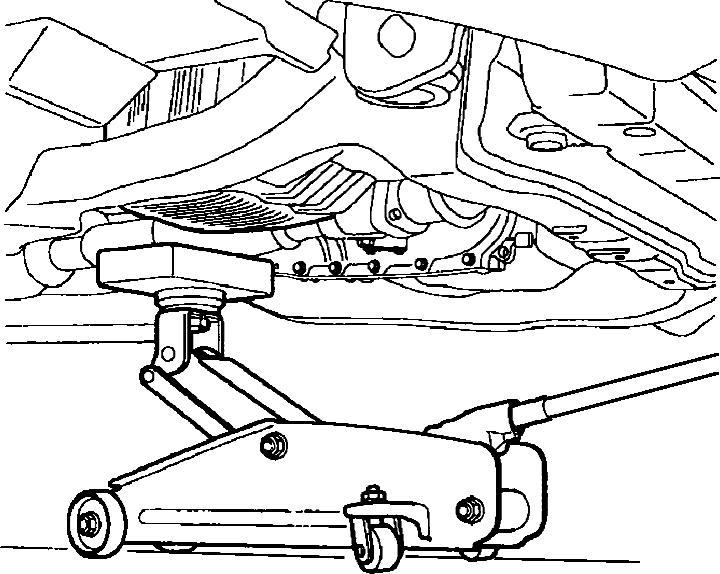

①把千斤顶放置到发动机油底壳处，千斤顶与油底壳之间要垫上木块，如图31-32所示。

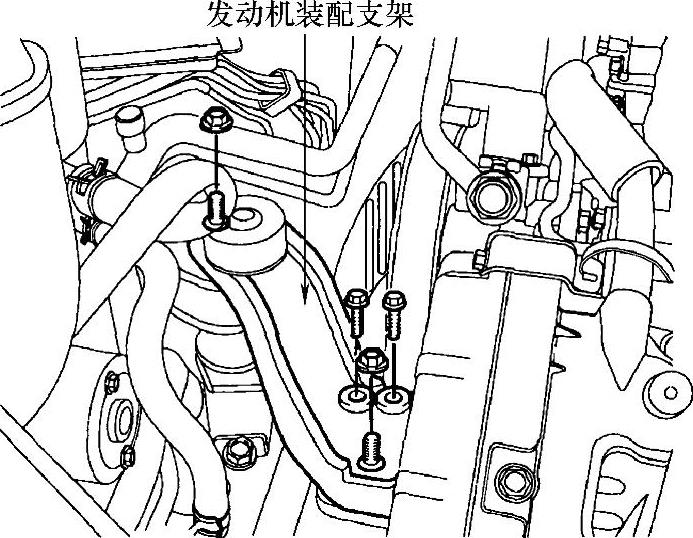

②拆卸2个螺栓、2个螺母和发动机装配支架，如图31-33所示。

7）拆卸动力转向泵。

8）如图31-34所示，拆卸7个螺栓和正时带上盖。

图31-31 传动带和传动带张紧器

图31-32 放置好千斤顶

图31-33 拆卸螺栓、螺母和发动机装配支架

图31-34 拆卸螺栓和正时带上盖

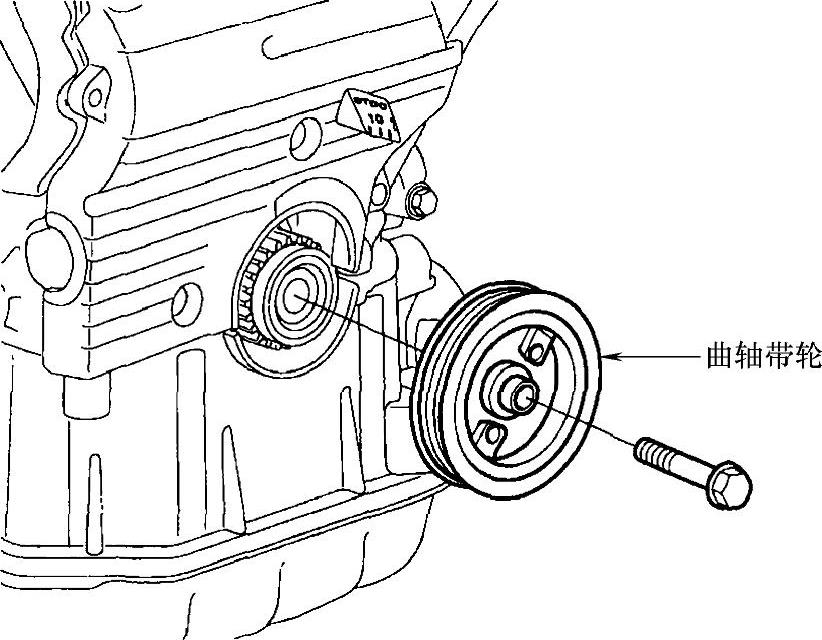

9）如图31-35所示，拆卸曲轴带轮螺栓和曲轴带轮。

10）如图31-36所示，拆卸传动带惰轮。

图31-35 曲轴带轮螺栓和曲轴带轮

图31-36 拆卸传动带惰轮

11）拆卸4个螺栓和正时带下盖，如图31-37所示。

12）如图31-38所示，拆卸发动机支撑支架。

图31-37 拆卸螺栓和正时带下盖

图31-38 拆卸发动机支撑支架

13）检查凸轮轴正时带轮与气缸盖罩的正时标记是否对齐，如果没有对齐，将曲轴转动1圈。

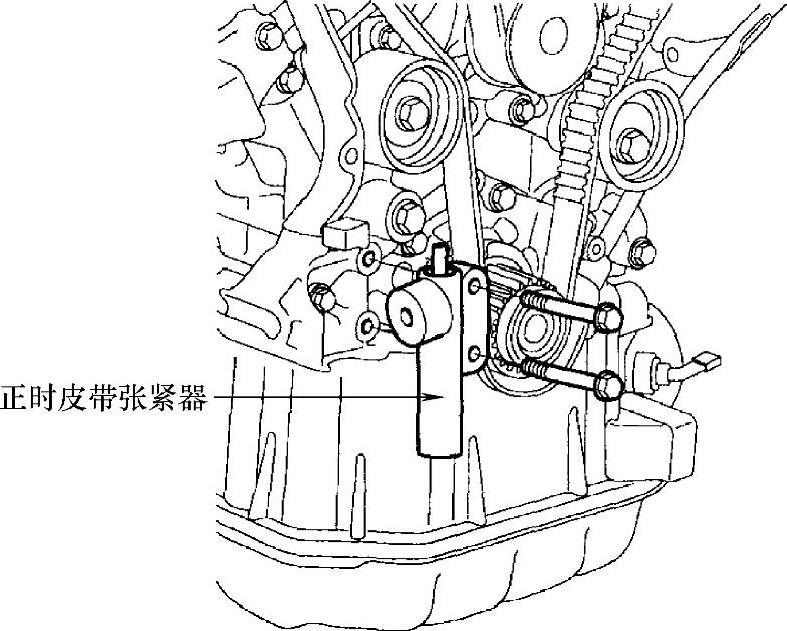

14）如图31-39所示，拆卸正时带张紧器。

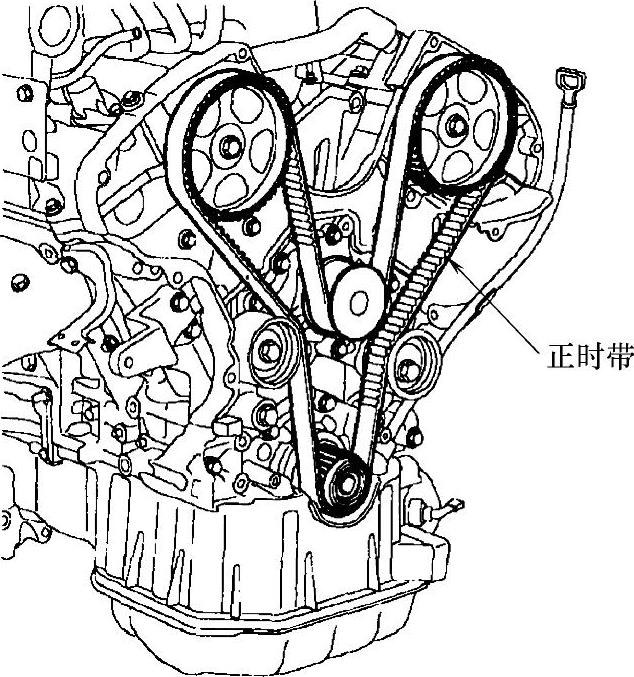

15）如图31-40所示，拆卸正时带。

图31-39 正时带张紧器

图31-40 拆卸正时带

16）如图31-41所示，拆卸张紧器带轮和正时带惰轮。

17）拆卸曲轴链轮。

18）拆卸凸轮轴链轮。
