TUCSON（途胜）轿车2.7L发动机正时带安装步骤

六、TUCSON（途胜） 轿车2.7L发动机正时带安装步骤

1）安装曲轴链轮。

2）安装凸轮轴链轮，将凸轮轴链轮紧固至90～110N·m。

3）参照图31-41，安装惰轮和张紧器带轮。

4）将1缸设置在压缩上止点位置，对齐凸轮轴链轮和曲轴链轮上的正时标记，如图31-42所示。

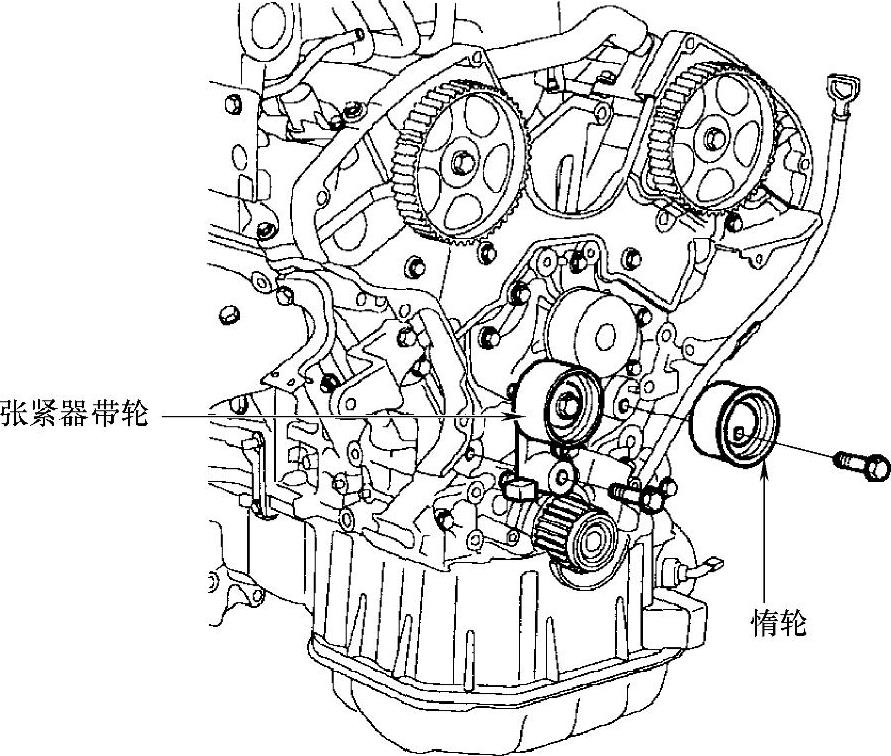

图31-41 张紧器带轮和正时带惰轮

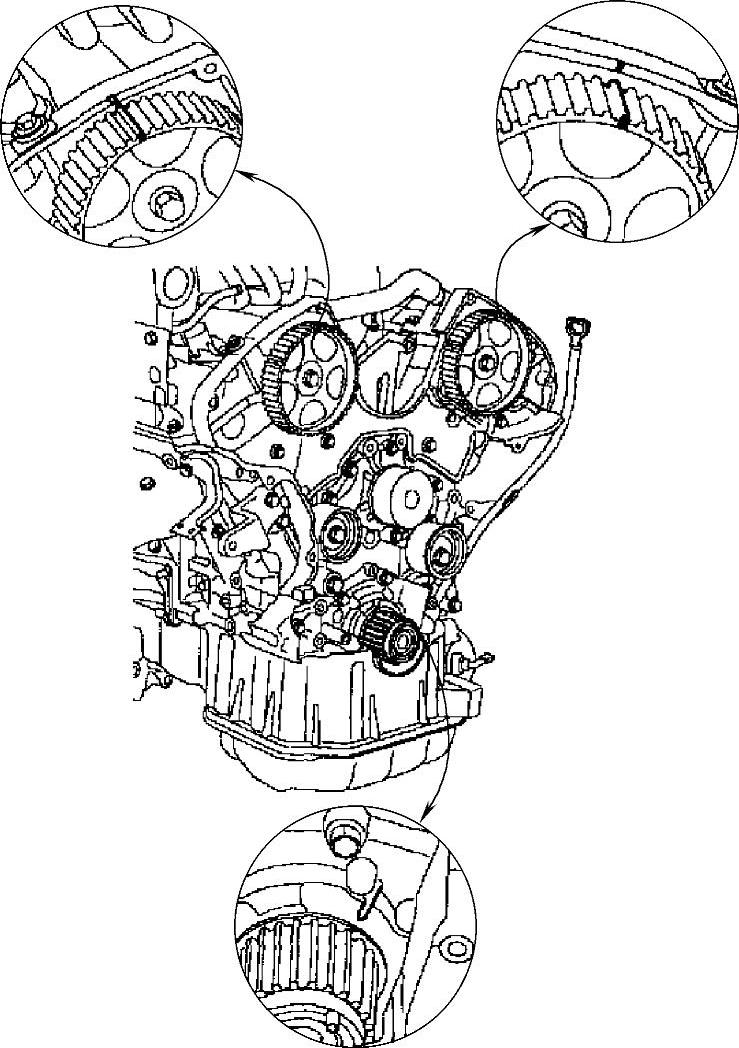

图31-42 对齐正时标记

5）定位正时带张紧器：

①使用手动压力机，慢慢压进气门推杆。

②对齐气门推杆和外壳孔。通过孔用定位销来定位气门推杆的定位位置。

③释放手动压力机。

6）如图31-43所示，安装正时带张紧器，将张紧器的螺栓紧固至20～27N·m。

7）按照曲轴链轮-惰轮-凸轮轴链轮（左）-水泵带轮-凸轮轴链轮（右）-张紧器带轮的顺序，安装正时带，如图31-44所示。

8）如图31-45所示，拆卸张紧器上的定位销。

9）检查正时带张紧器：沿顺时针方向转动曲轴2圈，等待5min后，在1缸活塞处于压缩上止点处，测量张紧器的凸出长度，应为7～9mm，如图31-46所示。

10）安装发动机支撑支架并将螺栓紧固至规范的紧固力矩，如图31-47所示。

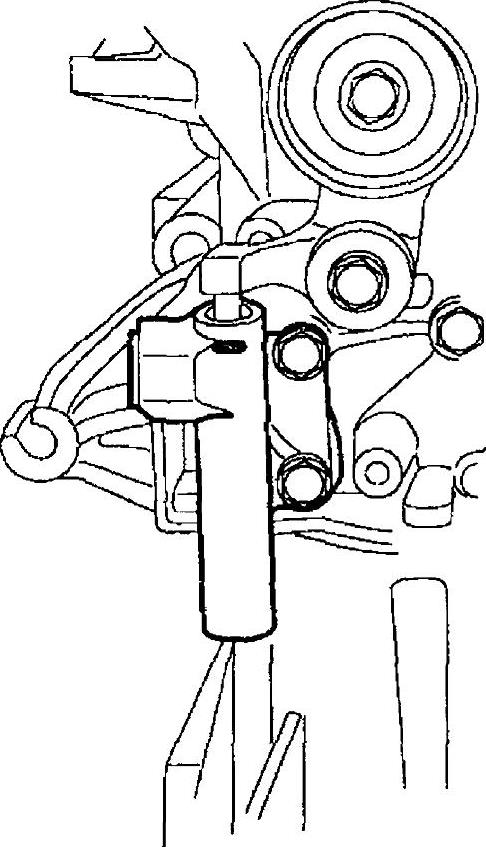

图31-43 安装正时带张紧器

11）安装正时带下盖并将螺栓紧固至10～12N·m。

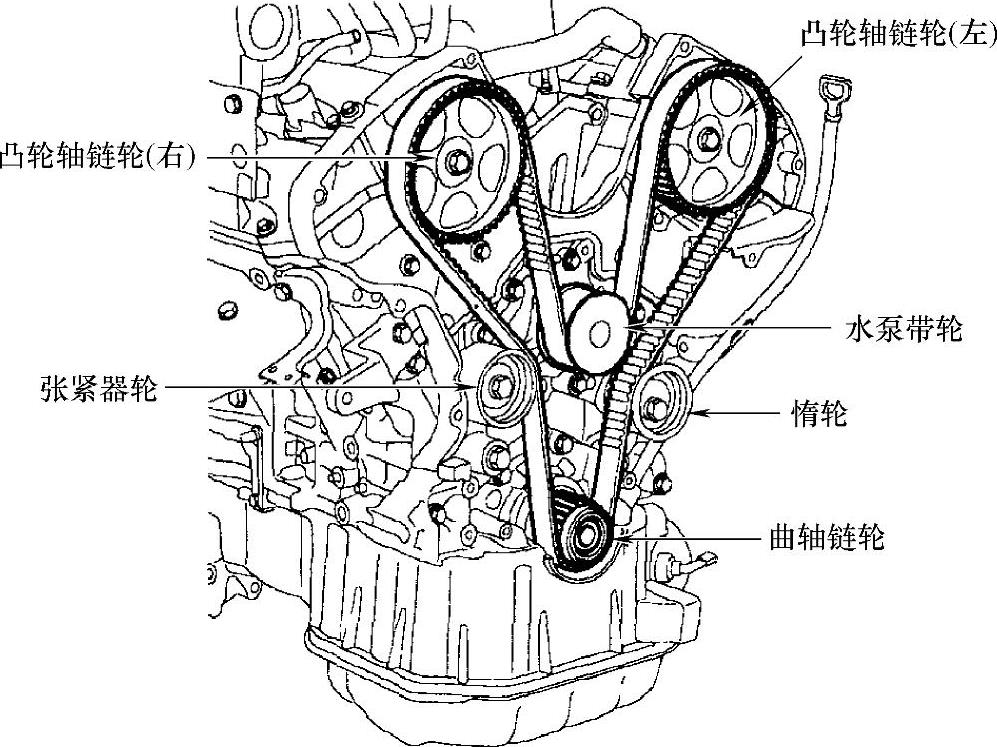

图31-44 安装正时带

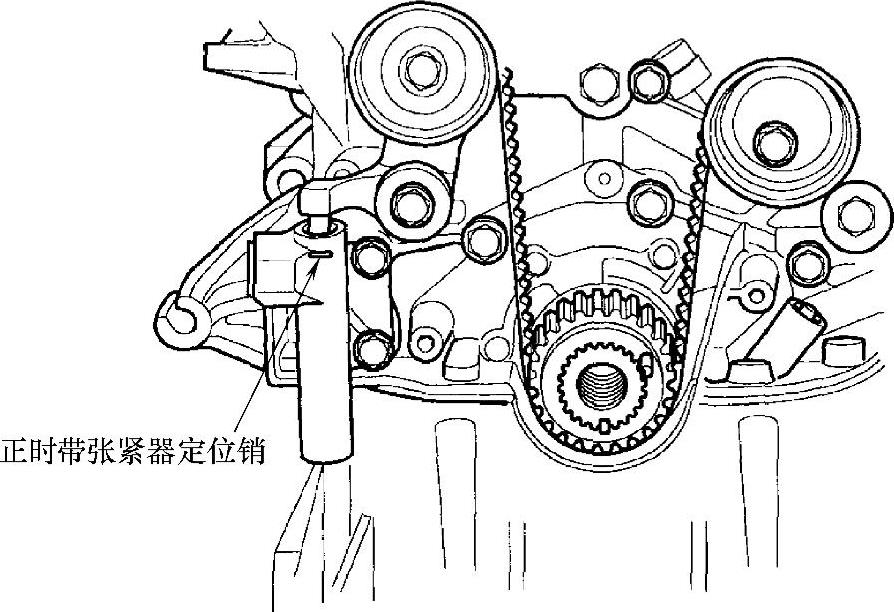

图31-45 拆卸定位销

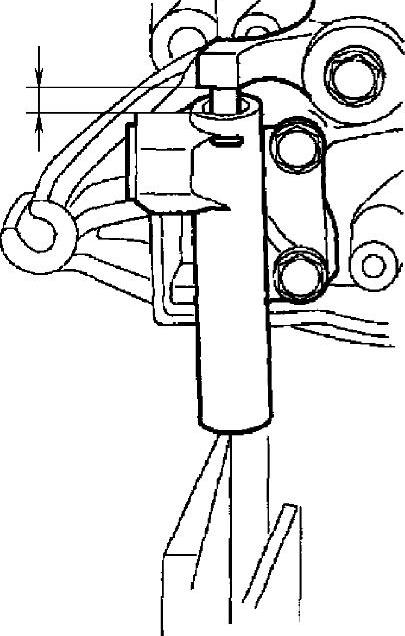

图31-46 测量张紧器凸出长度

图31-47 安装发动机支撑支架

12）安装传动带惰轮并将惰轮的固定螺栓紧固至35～55N·m。

13）安装曲轴带轮，将曲轴带轮螺栓紧固至180～190N·m。

14）用7个螺栓安装正时带上盖。

15）安装动力转向泵。

16）安装传动带张紧器和传动带。

17）安装发动机装配支架并将螺栓紧固至60～80N·m。

18）安装右侧盖。

19）安装右前轮。

20）安装发动机盖。
