1.5.1  装配尺寸链的基本概念

装配的精度要求与影响装配精度的尺寸,按一定顺序首尾相接构成的封闭尺寸组合,称为装配尺寸链,如图1-41所示。

要保证的装配精度(AΣ)称为尺寸链的封闭环,影响封闭环的尺寸A₁、A₂称为尺寸链的组成环。其中使封闭环随组成环的增大(或减少)而增大(或减小)的组成环称为增环,反之称为减环。

装配尺寸链具有封闭性和相关性,所谓封闭性是指组成尺寸链的各个尺寸按一定顺序构成一个封闭系统,相关性是指其中一个尺寸的变动将引起其他尺寸的变动。

利用装配尺寸链,可以根据装配的精度要求确定零件的制造精度或验算零件的制造精度能否满足装配的精度要求,合理选择装配方法能在一定的生产条件下经济合理地达到装配精度要求。

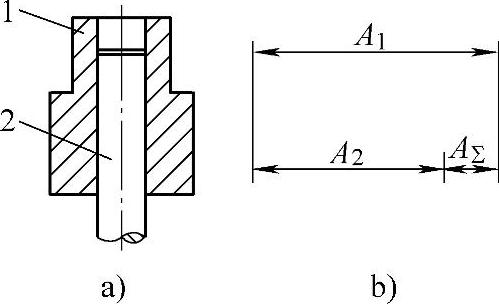

图1-41 导柱与导套装配及装配尺寸链

a)装配示意图 b)装配尺寸链

1—导套 2—导柱A₁—导套的内径 A₂—导柱的外径 A∑—装配间隙
