14.6.3 谐响应分析
1.设置分析类型
（1）激活模态分析

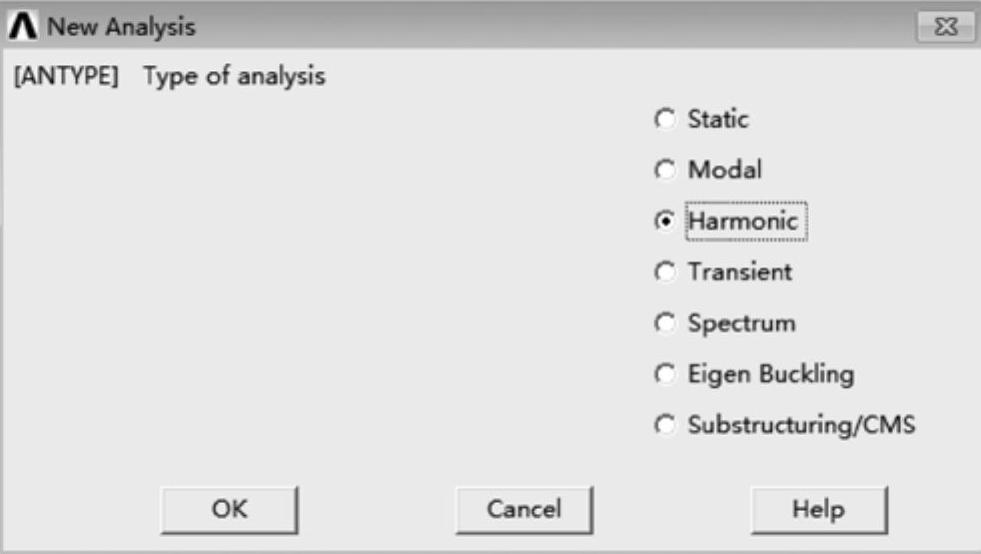

GUI：单击Main Menu→Solution→Analysis Type→New Analysis，弹出分析类型设置面板，如图14-23所示，选择谐响应分析（Harmonic），单击“OK”按钮。
图14-23 分析类型设置面板
（2）设置分析选项

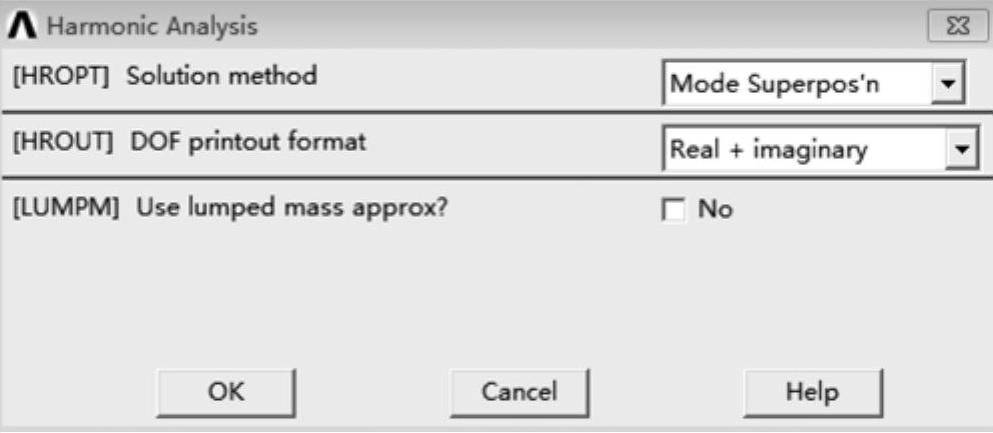

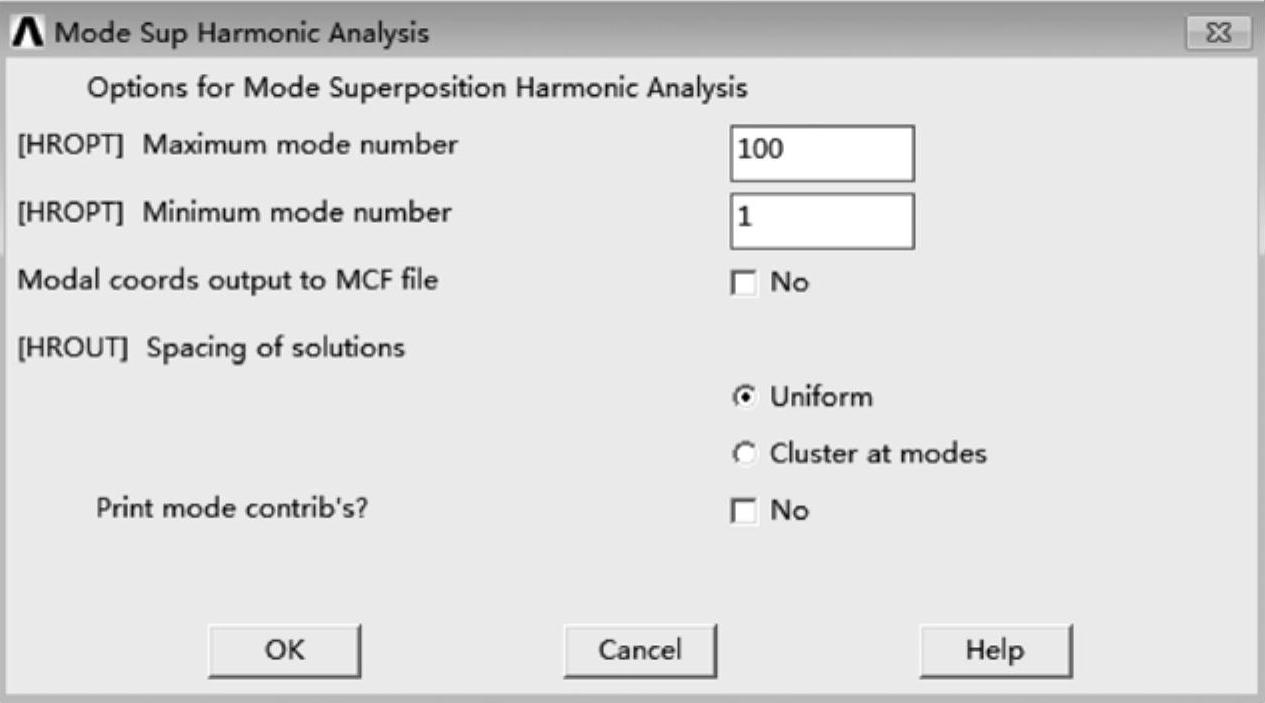

GUI：单击Main Menu→Preprocessor→Loads→Analysis Type→Analysis Options，弹出谐响应分析设置面板，如图14-24所示，选择谐响应计算方法为模态叠加法（振型叠加法，Mode Superpos'n），其他保持默认设置，单击“OK”按钮，弹出模态叠加法谐响应分析设置面板，如图14-25所示，输入最大模态号为100，最小模态号为1，其他保持默认设置，单击“OK”按钮。
图14-24 谐响应分析设置面板
图14-25 模态叠加法谐响应分析设置面板
2.定义载荷

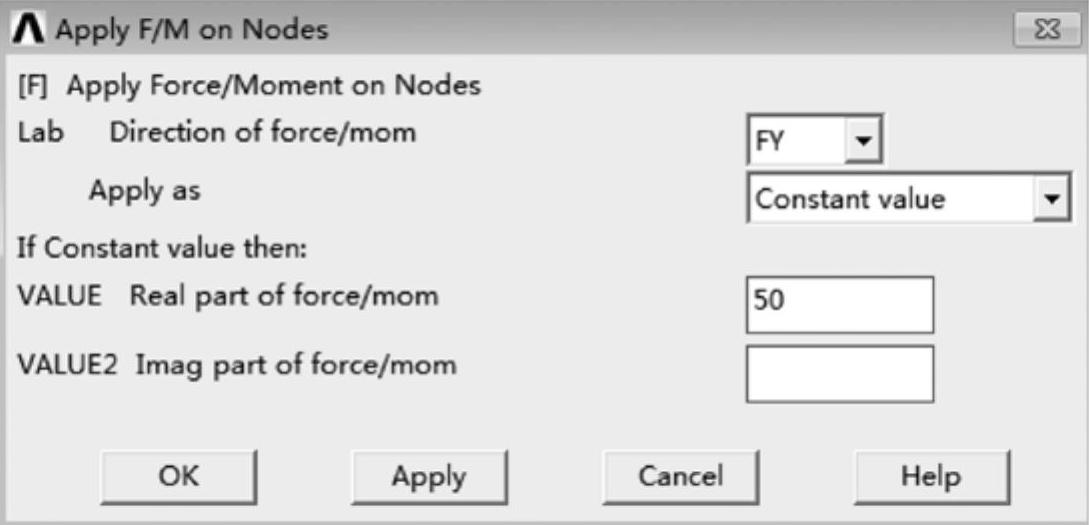

GUI：单击Main Menu→Solution→Define Loads→Apply→Structural→Force/Moment→On Node，弹出拾取对话框，拾取角节点11，单击“OK”按钮，弹出如图14-26所示在节点上施加力/力矩设置面板，按照图14-26进行设置，设置完毕，单击“OK”按钮。
图14-26 在节点上施加力/力矩设置面板
3.定义载荷步
（1）定义激励频率

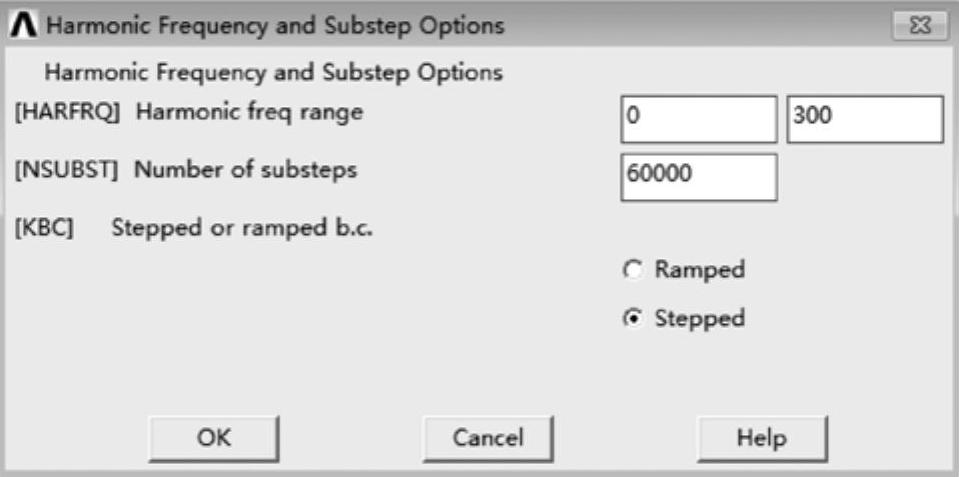

GUI：单击Main Menu→Solution→Load Step Opts→Time/Frequence→Freq and Substeps，弹出谐响应激励频率和子步设置面板，如图14-27所示，按照图14-27进行设置，设置完毕，单击“OK”按钮。
（2）定义阻尼

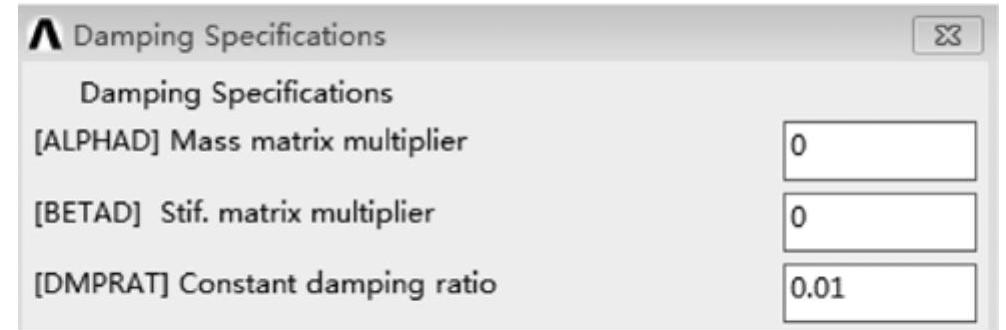

GUI：单击Main Menu→Solution→Load Step Opts→Time/Frequence→Damping，弹出阻尼设置面板，如图14-28所示，按照图14-28进行设置，设置完毕，单击“OK”按钮。
图14-27 谐响应激励频率和子步设置面板
图14-28 阻尼设置面板
4.求解
GUI：单击Main Menu→Solution→Solve→Current LS，在弹出的求解状态对话框中单击“OK”按钮，开始求解。
