14.6.2 模态分析
1.设置分析类型
（1）激活模态分析

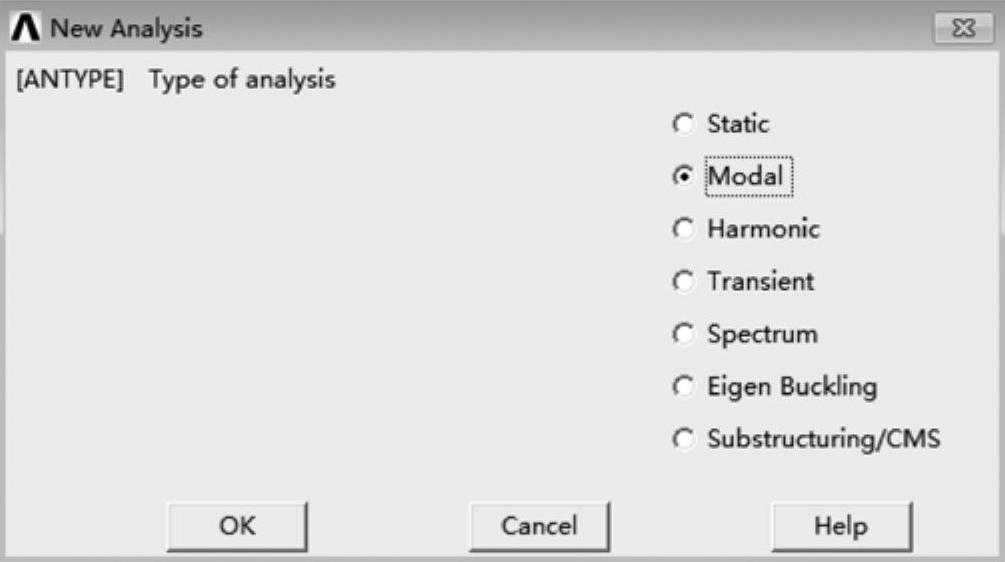

GUI：单击Main Menu→Solution→Analysis Type→New Analysis，弹出分析类型设置面板，如图14-18所示，选择模态分析（Modal），单击“OK”按钮。
图14-18 分析类型设置面板
（2）设置分析选项

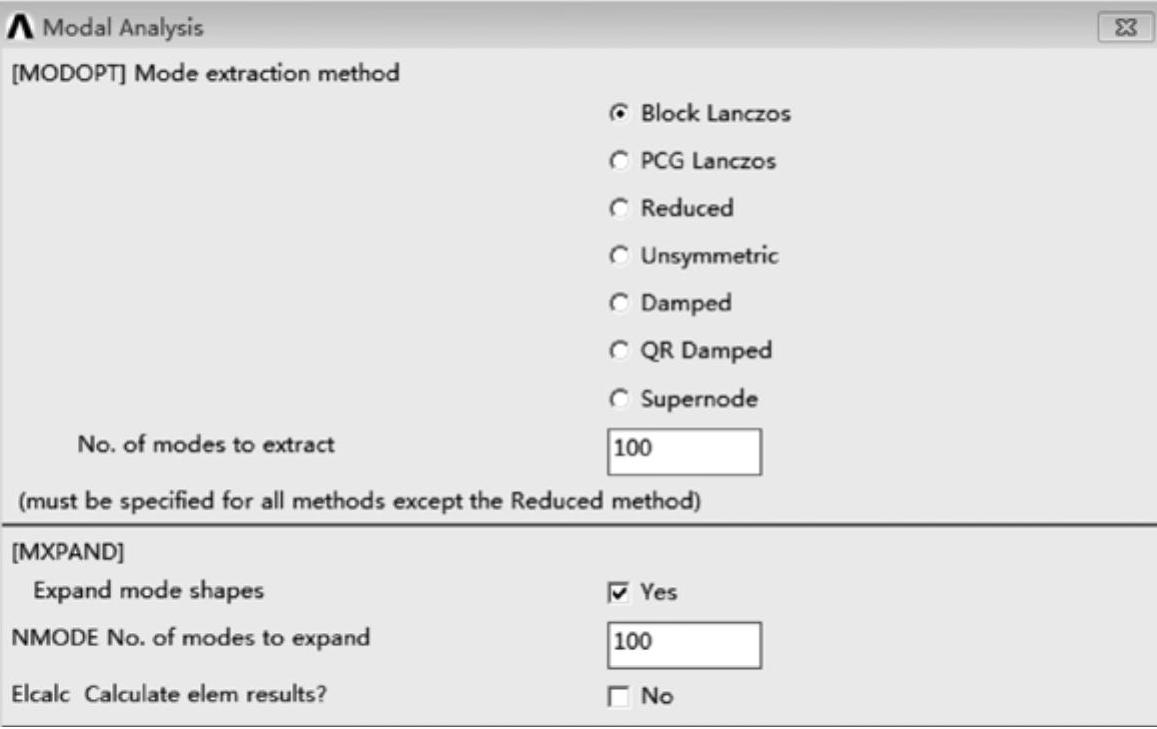

GUI：单击Main Menu→Preprocessor→Loads→Analysis Type→Analysis Options，弹出模态分析设置面板，如图14-19所示，选择模态计算方法为Block Lanczos，模态提取阶数（No.of mode）为100，模态扩展阶数为100，单击“OK”按钮，弹出Block Lanczos方法设置面板，如图14-20所示，保持默认设置，单击“OK”按钮。
图14-19 模态分析设置面板
2.定义位移约束
（1）选择电路板的支撑圆柱体底端节点

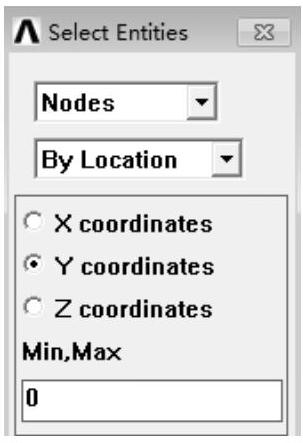

GUI：单击Utility Menu→Select→Entities，弹出选择实体设置面板，如图14-21所示，按照图14-21所示进行设置，单击“OK”按钮。

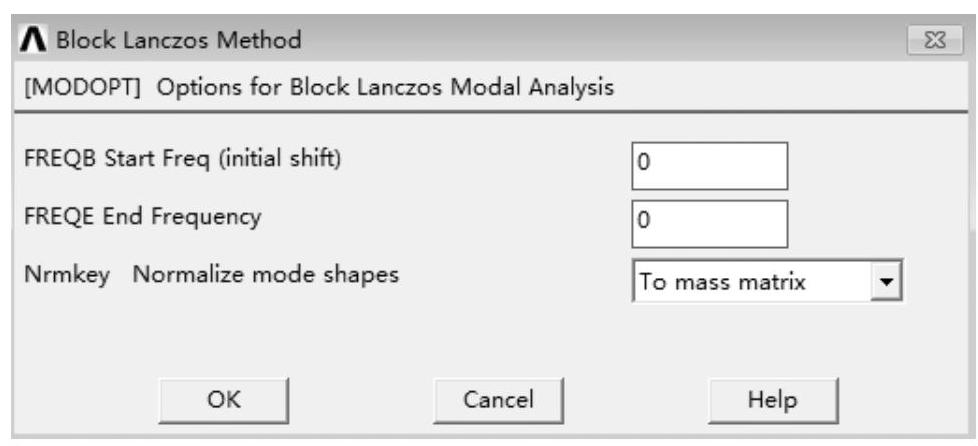

图14-20 Block Lanczos方法设置面板
图14-21 选择实体设置面板
（2）完全约束所选节点
GUI：单击Main Menu→Solution→Define Loads→Apply→Structural→Displacement→On Nodes，弹出拾取对话框，单击“Pick All”按钮，在弹出的对话框中选择约束类型为All DOF，单击“OK”按钮。
（3）创建基础节点组件
GUI：单击Utility Menu→Select→Comp/Assembly→Create Component，弹出创建组件面板，如图14-22所示，输入节点组件名字为BASE_EXCIT，单击“OK”按钮。
（4）选择所有实体
GUI：单击Utility Menu→Select→Everything。
图14-22 创建组件面板
3.求解
GUI：单击Main Menu→Solution→Solve→Current LS，在弹出的求解状态对话框中单击“OK”按钮，开始求解。
4.完成求解
GUI：单击Main Menu→Finish。
