14.6.5 后处理
2025年09月26日
14.6.5 后处理
1.模态求解后处理
图14-36~图14-39分别给出了前四阶固有频率及其对应的振型云图,由图14-36~图14-39可知一阶振型为中间完全振动模态,二阶振型为两侧振动模态,三阶振型为前后振动模态,四阶振型为四边振动模态。

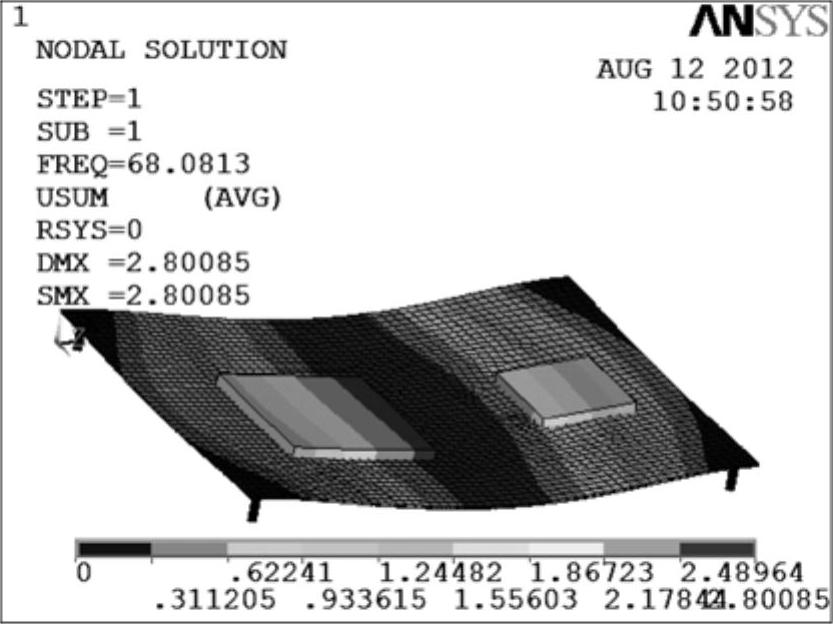

图14-36 一阶固有频率对应的振型

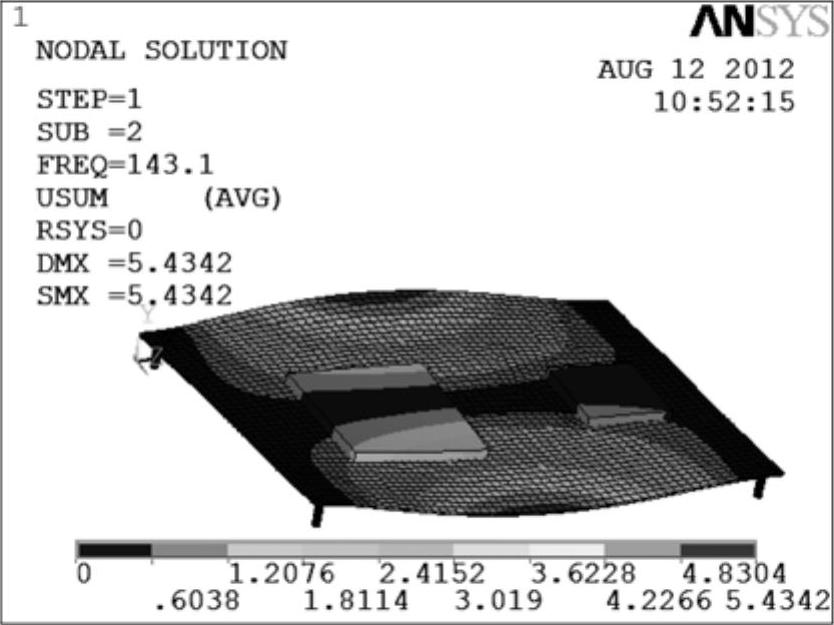

图14-37 二阶固有频率对应的振型

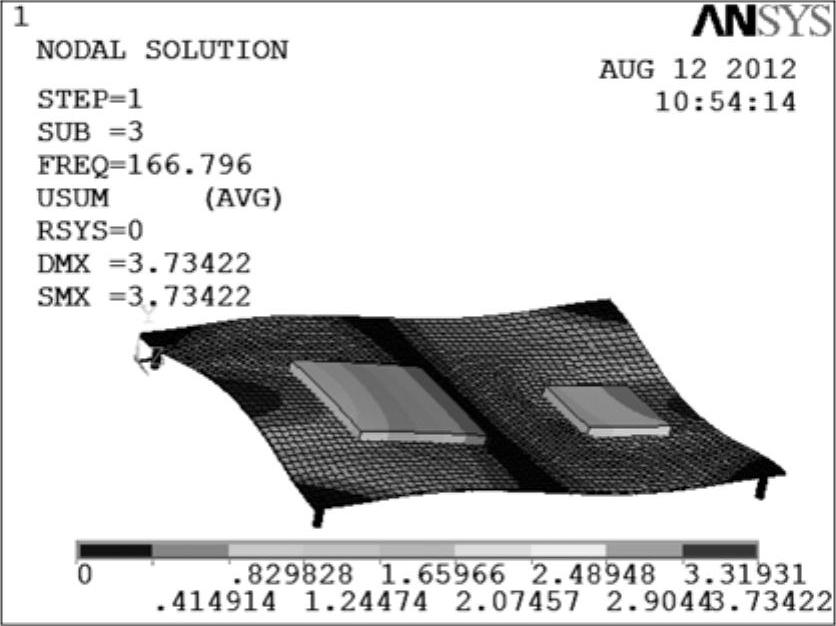

图14-38 三阶固有频率对应的振型

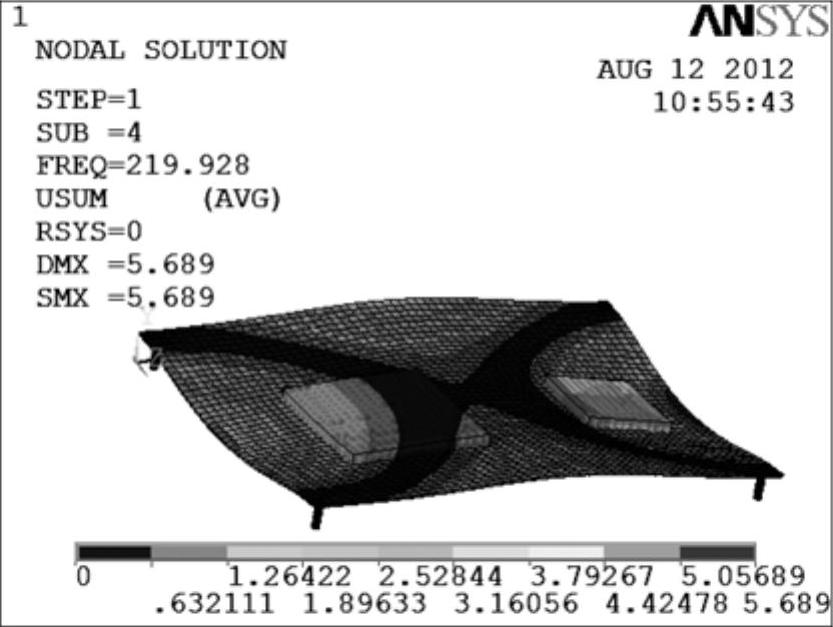

图14-39 四阶固有频率对应的振型
2.谐响应求解后处理
图14-40给出了加载点y方向位移与激励频率的关系,由图14-40可知在固有频率附近存在振动位移峰值,在0~300Hz内共有四个峰值。图14-41给出了加载点的相位角度与激励频率的关系,由图14-41可知只有在共振频率处相位角会发生突变。图14-42和图14-43分别给出了一阶和二阶共振频率列表,由图14-42和图14-43可知一阶共振频率为67.935Hz,二阶共振频率为142.51Hz,这与前面模态分析的固有频率存在差别,原因主要是结构存在阻尼,导致共振频率点发生偏移。

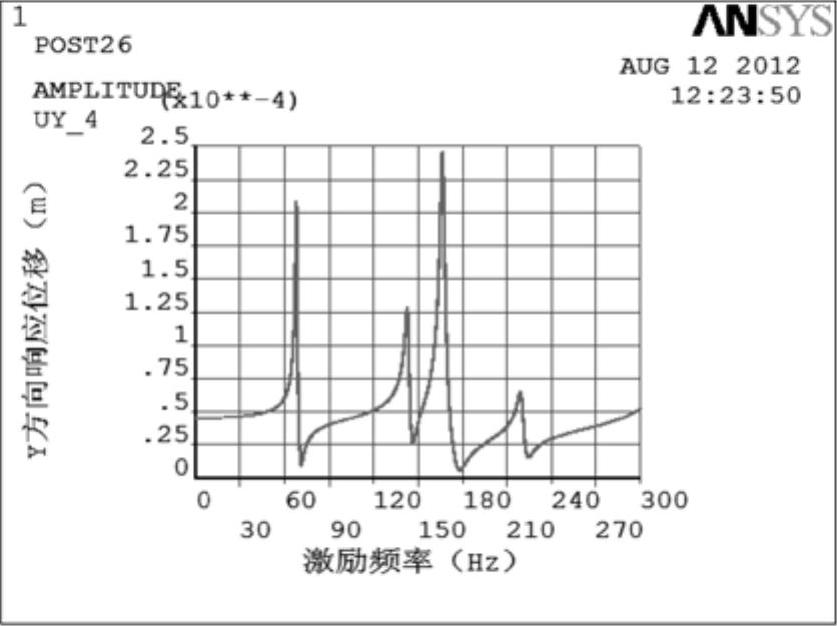

图14-40 加载点Y方向位移与激励频率的关系

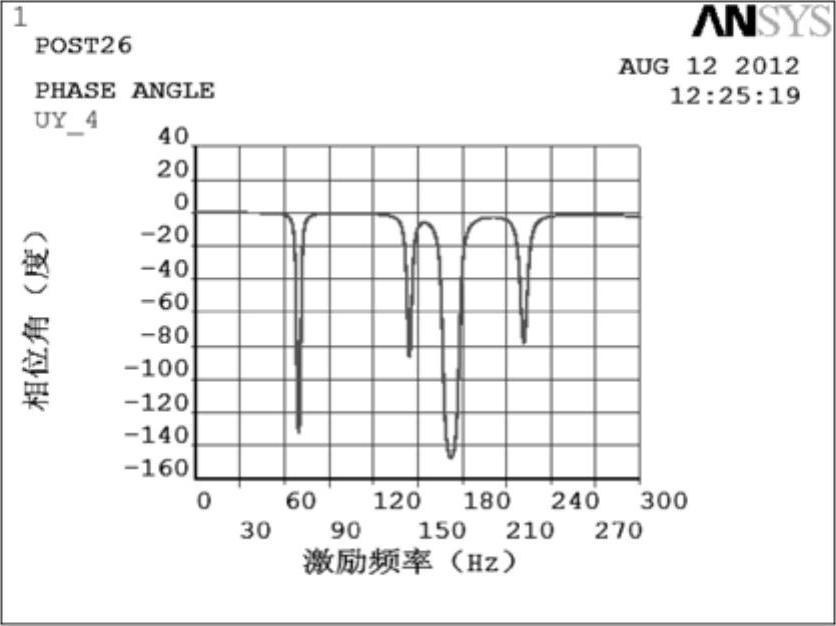

图14-41 加载点的相位角与激励频率的关系
图14-42 一阶共振频率列表

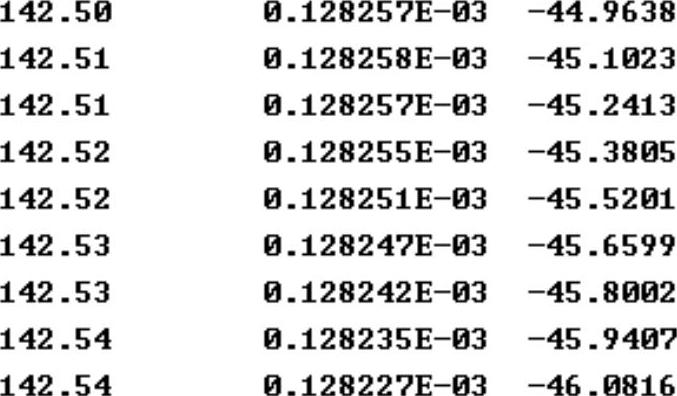

图14-43 二阶共振频率列表
3.PSD求解后处理
图14-44和图14-45分别给出了加载点y方向和x方向位移的PSD值与频率的关系,由图14-44和图14-45可知,在结构的共振点附近存在峰值。

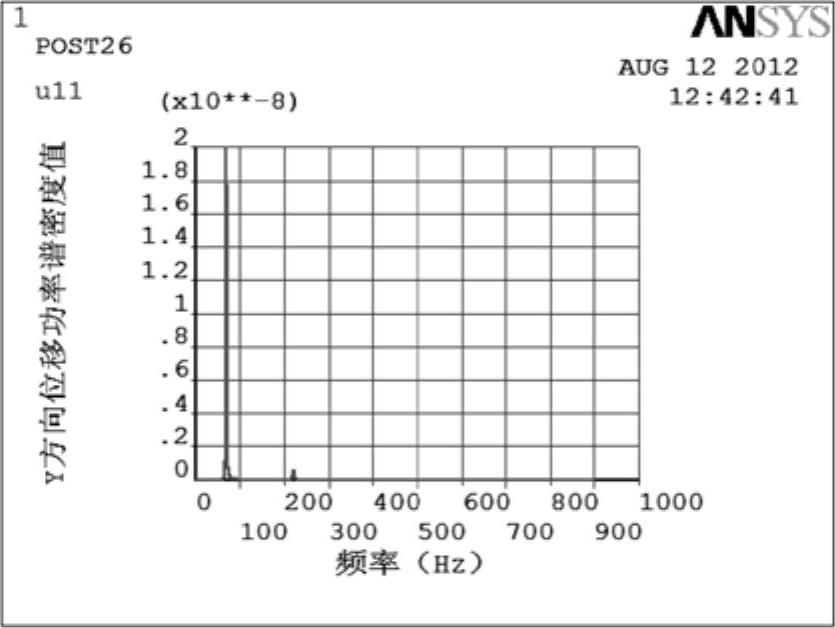

图14-44 加载点Y方向位移PSD值与频率关系

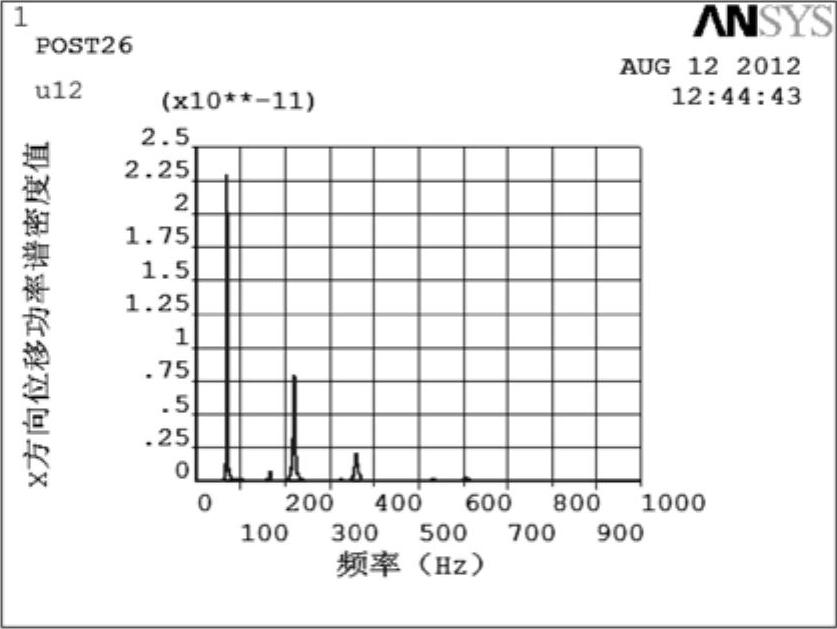

图14-45 加载点X方向位移PSD值与频率关系
