4.9.2 延伸
使用“EXTEND”命令（对应的工具为“延伸”按钮
）可扩展对象以与其他对象的边相接。延伸操作与修剪操作类似，在执行“EXTEND”命令后，可以先选择边界，接着按<Enter>键，再选择要延伸的对象。如果要将所有对象用作边界，那么可在首次出现“选择对象”提示时直接按<Enter>键。
下面介绍延伸操作的典型范例。
在“快速访问”工具栏中单击“打开”按钮
，选择“延伸即学即练.dwg”图形文件来打开，文件中的原始图形如图4-50所示。

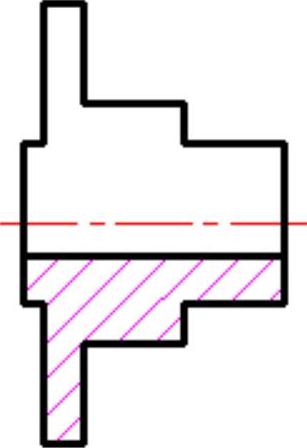

图4-50 原始图形
在功能区的“默认”选项卡的“修改”面板中单击“延伸”按钮

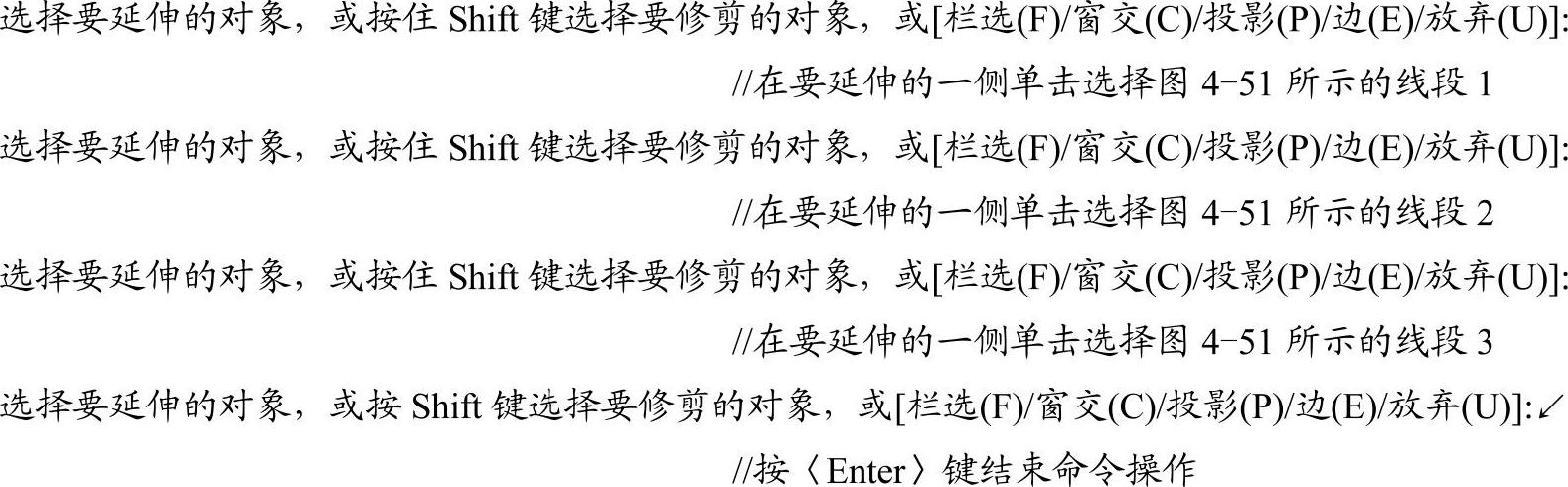

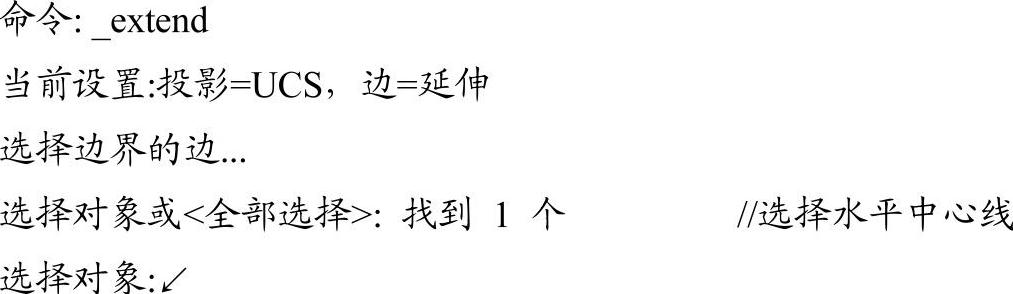

，接着根据命令行提示进行以下操作。
完成延伸操作后得到的图形结果如图4-52所示。

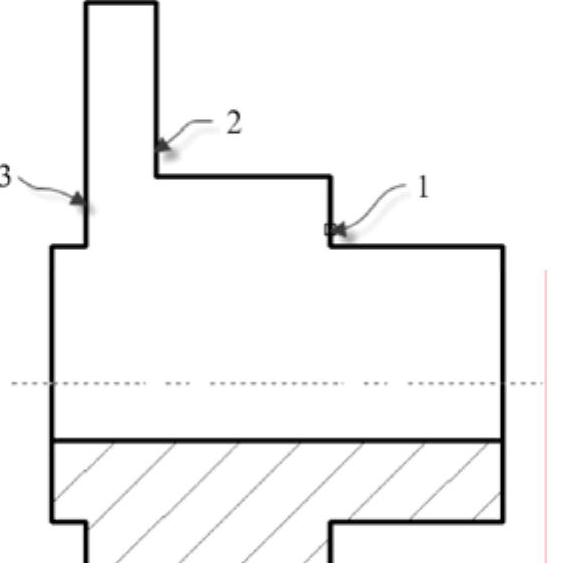

图4-51 选择要延伸的线段示意

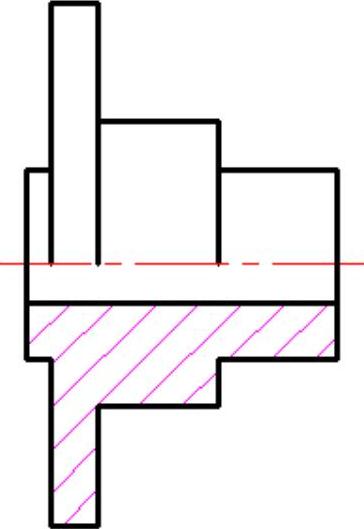

图4-52 完成延伸操作后得到的图形结果
