4.10.1 拉伸

这里所述的拉伸用于二维制图，将拉伸窗交窗口（即交叉窗口）部分包围的对象，以及将移动（而不是拉伸）完全包含在窗交窗口中的对象或单独选定的对象，需要用户注意的是，诸如圆、椭圆和块这些类型的对象无法被拉伸。拉伸图形的典型示例如图4-53所示。

下面通过一个操作范例介绍拉伸图形的一般方法步骤。

在“快速访问”工具栏中单击“打开”按钮，选择“拉伸即学即练.dwg”图形文件并打开，文件中的原始图形如图4-54所示。

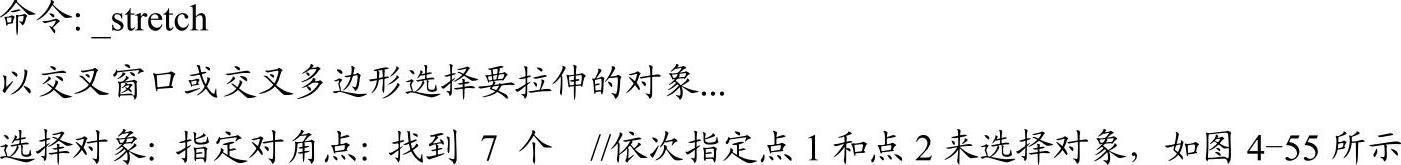

在功能区的“默认”选项卡的“修改”面板中单击“拉伸”按钮，

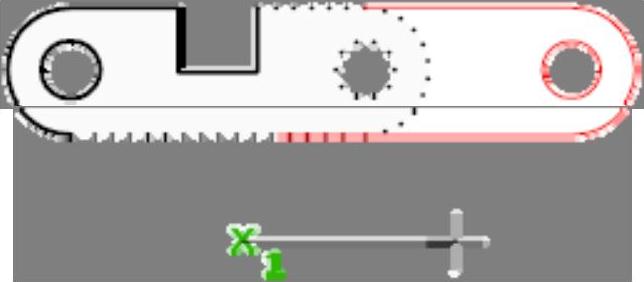

图4-53 拉伸图形的典型示例

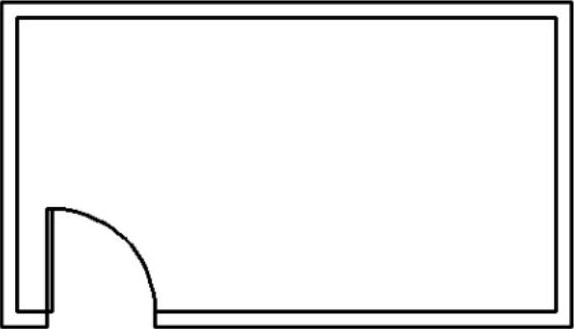

图4-54 原始图形

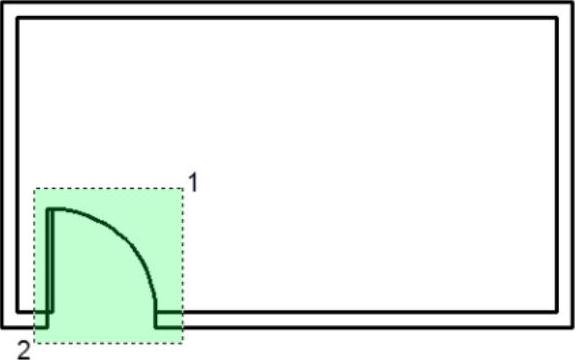

图4-55 使用窗交窗口选择对象

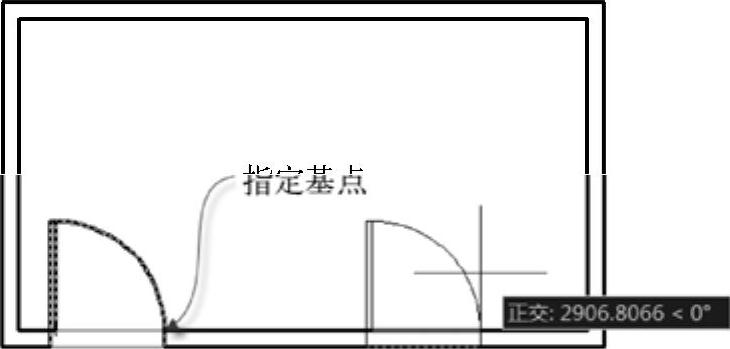

图4-56 指定基点及在正交模式下移动光标

拉伸图形的结果如图4-57所示，墙体被拉伸，门的示意图线只是被移动。
