8.6.7  标注打断

可以在标注和尺寸界线与其他对象的相交处打断或恢复标注和尺寸界线。通常将折断标注添加到线性标注、角度标注和坐标标注中。

继续在上一节（8.6.6节）中完成的范例中进行标注打断操作。

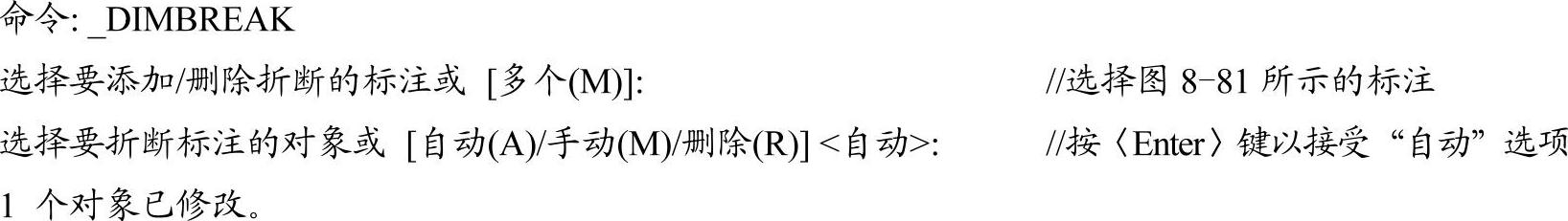

在功能区的“注释”选项卡的“标注”面板中单击“标注打断”按钮，接着根据命令行提示进行以下操作。

标注打断的结果如图8-82所示。

图8-81 选择要添加折断的标注

图8-82 标注打断的结果

知识点拨：“选择要折断标注的对象或[自动（A）/手动（M）/删除（R）]”提供了3个选项，“自动”选项用于自动将折断标注放置在与选定标注相交的对象的所有交点处，“删除”选项用于从选定的标注中删除所有折断标注，“手动”选项用于手动放置折断标注（为折断位置指定标注、延伸线或引线上的两点）。
