8.6.9  检验标注

在有些时候，可能需要将常规标注转换为检验标注，检验标注使用户可以有效地传达检查制造的部件的频率，从而确保标注值和部件公差处于指定范围内。检验标注由边框和文字值组成，边框由两条平行线组成，末端呈圆形或方形，文字值用垂直线隔开。检验标注最多可以包含3种不同的信息字段，即检验标签、标注值和检验率，如图8-85所示。

要创建检验标注，则在功能区的“注释”选项卡的“标注”面板中单击“检验”按钮，系统弹出图8-86所示的“检验标注”对话框，接着单击“选择标注”按钮，选择要使之成为检验标注的标注，按<Enter>键返回“检验标注”对话框，在“形状”选项组中选择“圆形”单选按钮、“角度”单选按钮或“无”单选按钮，并在“标签/检验率”选项组中设定是否选用“标签”和“检验率”，以及设置所需的标签、检验率（如果选用的话），然后单击“确定”按钮。

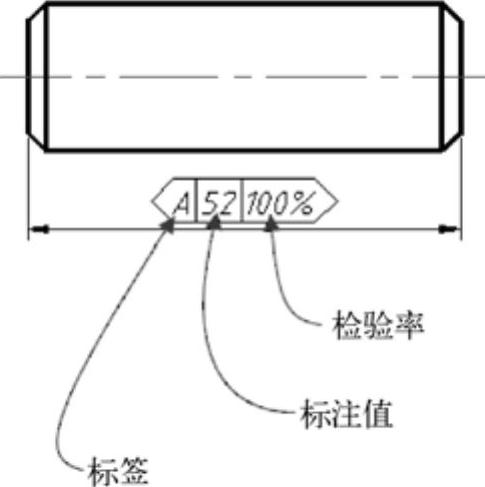

图8-85 检验标注图解

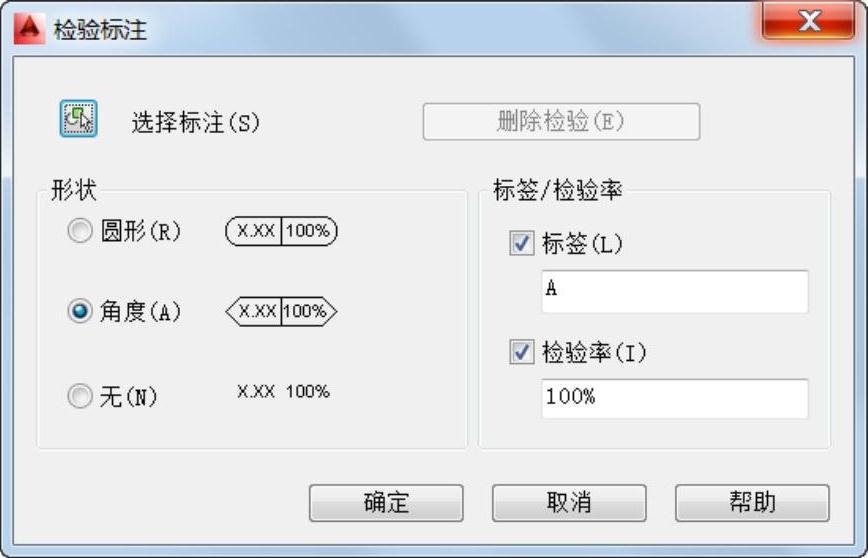

图8-86 “检验标注”对话框
