8.7  思考与练习题

1）尺寸标注的组成要素包括哪些？

2）如何创建标注样式？可以自行上机操练，以设置一种自定义的标注样式。

3）什么是坐标标注？如何创建坐标标注？

4）在什么情况下使用快速标注？

5）什么是多重引线？在什么情况下可以使用多重引线标注？

6）如何为选定尺寸标注尺寸公差？

7）如何创建带有指引线的形位公差？

8）什么是检验标注？如何创建检验标注？

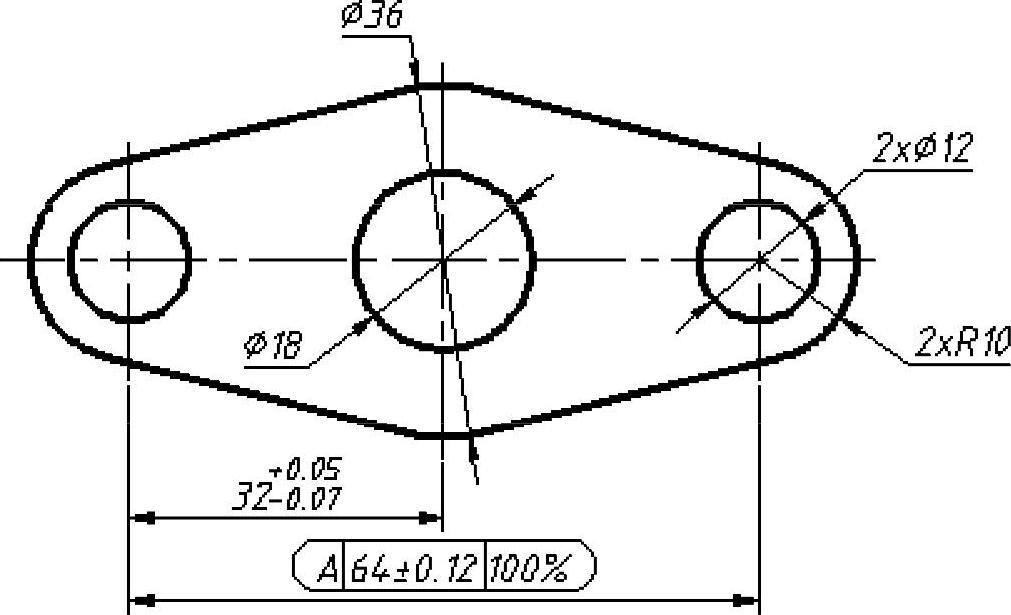

9）上机练习：分别绘制和标注图8-87所示的图形。

10）扩展学习：在功能区的“注释”选项卡的“标注”面板中还提供了“更新”按钮，该按钮功能是用当前标注样式更新选定的标注对象。请自学并学以致用。

图8-87 绘制和标注图形
