13.5.7  圆角曲面

单击“圆角”按钮（该按钮位于功能区的“曲面”选项卡的“编辑”面板中，其对应的命令为“SURFFILLET”），可以在两个现有曲面之间创建圆角曲面，所述圆角曲面具有固定半径轮廓且与原始曲面相切。创建圆角曲面时，可自动修剪原始曲面以连接圆角曲面的边。

下面介绍创建圆角曲面的一个操作范例。

打开“圆角曲面即学即练.dwg”文件，该文件中存在着图13-43a所示的两个曲面。

在功能区的“曲面”选项卡的“编辑”面板中单击“圆角”按钮，接着根据命令行提示进行以下操作。

完成创建该圆角曲面的效果如图13-43d所示。

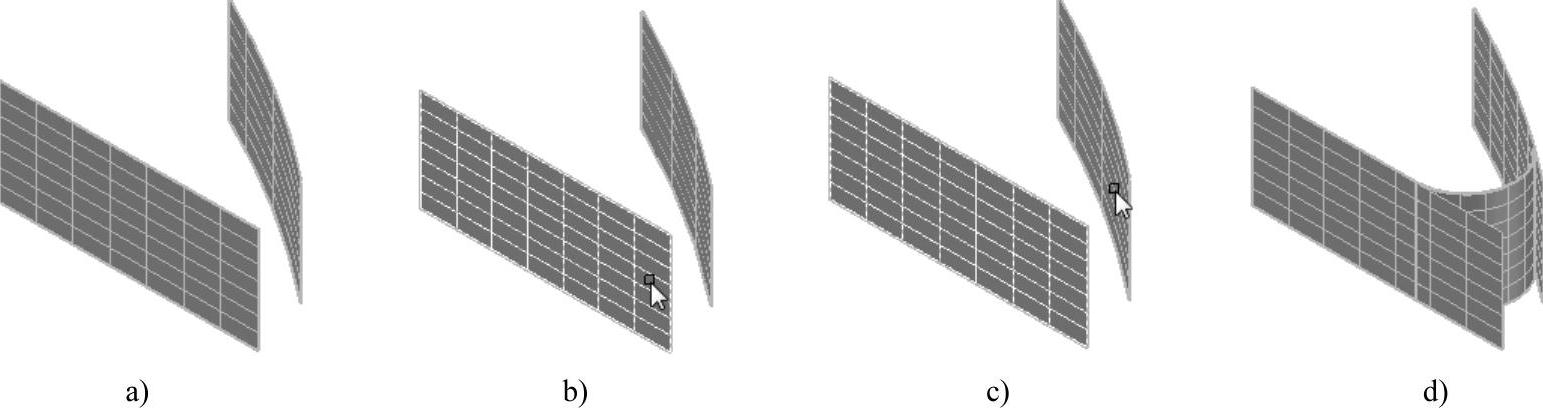

图13-43 创建圆角曲面

a）原始图形 b）选择要圆角化的第1个曲面 c）选择要圆角化的第2个曲面 d）完成圆角曲面
