13.5.8 延伸曲面
单击“延伸”按钮
（该按钮位于功能区的“曲面”选项卡的“编辑”面板中，其对应的命令为“SURFEXTEND”），将按指定的距离拉长曲面，既可以将延伸曲面合并为原始曲面的一部分，也可以将其附加为与原始曲面相邻的第二个曲面。
下面介绍创建圆角曲面的一个操作范例。
打开“延伸曲面即学即练.dwg”文件，该文件中存在着图13-44所示的一个原始曲面（默认以“二维线框”视觉样式显示）。
在功能区中打开“视图”选项卡，从“视觉样式”面板的“视觉样式”下拉列表框中选择“带边缘着色”视觉样式选项，则原始曲面的显示效果如图13-45所示。

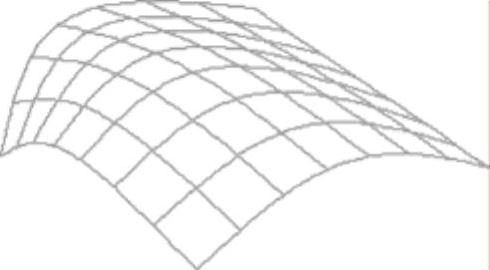

图13-44 原始曲面

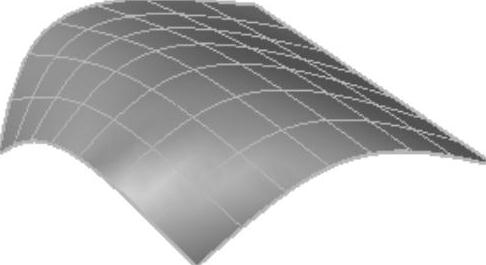

图13-45 以“带边缘着色”视觉样式显示

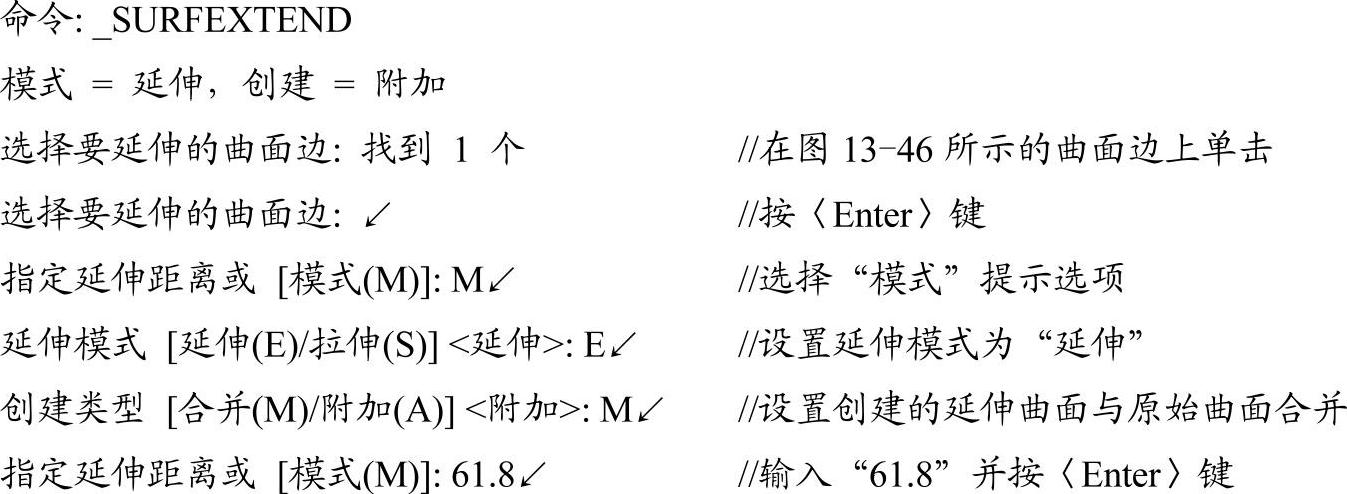

在功能区的“曲面”选项卡的“编辑”面板中单击“延伸”按钮
，接着根据命令行的提示进行以下操作。
完成延伸曲面操作的结果如图13-47所示。

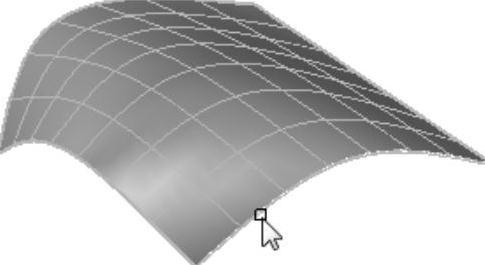

图13-46 选择要延伸的曲面边
图13-47 完成延伸曲面操作的结果
