14.4.13  实体阵列

14.4.13 实体阵列

在AutoCAD 2014中,“3DARRAY”命令(三维阵列)功能已被整合到相关的增强阵列工具中,如“矩形阵列”按钮978-7-111-45385-7-Chapter14-278.jpg、“环形阵列”按钮978-7-111-45385-7-Chapter14-279.jpg和“路径阵列”按钮978-7-111-45385-7-Chapter14-280.jpg,这些增强阵列工具允许用户创建关联或非关联、二维或三维的相应阵列(矩形阵列、环形阵列或路径阵列),而“3DARRAY”命令保留传统行为。对于三维矩形阵列,除行数和列数外,用户还可以指定Z方向的层数;对于三维环形阵列,用户可以通过空间中的任意两点指定旋转轴。

请看以下为选定实体创建矩形阵列的范例。

978-7-111-45385-7-Chapter14-281.jpg打开“三维阵列即学即练.dwg”文件,该文件中存在图14-87所示的两个实体。

978-7-111-45385-7-Chapter14-282.jpg在功能区的“常用”选项卡的“修改”面板中单击“矩形阵列”按钮978-7-111-45385-7-Chapter14-283.jpg

978-7-111-45385-7-Chapter14-284.jpg分别选择这两个实体,按<Enter>键。

978-7-111-45385-7-Chapter14-285.jpg在功能区出现的“阵列创建”上下文选项卡中分别设置列数为4,相邻列间距为400,行数为3,相邻行间距为850,级别(层)数为2,相邻层之间的间距为150,如图14-88所示。

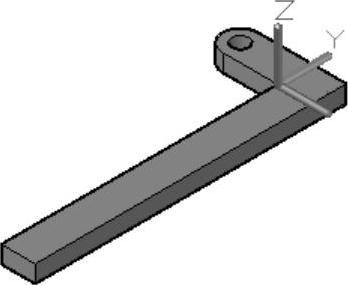

图14-87 原始的两个实体

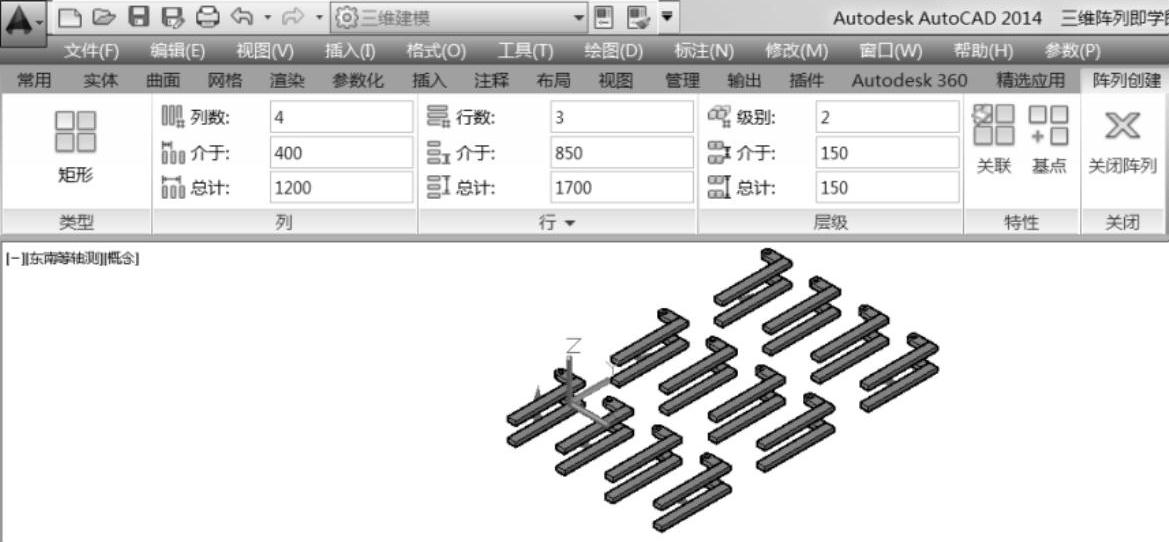

图14-88 设置矩形阵列参数

978-7-111-45385-7-Chapter14-288.jpg在“阵列创建”工具栏中单击“关闭阵列”按钮978-7-111-45385-7-Chapter14-289.jpg,完成本例选定实体的矩形阵列。
