14.4.14 对齐与三维对齐
在功能区的“常用”选项卡的“修改”面板中包含两个对齐工具，即“对齐”按钮
（“ALIGN”命令）和“三维对齐”按钮
（“3DALIGN”命令）。
1.“对齐”按钮
该工具用于在二维和三维空间中将对象与其他对象对齐，其操作思想是指定一对、两对或三对点（每对点由一个源点和一个定义点组成）以移动、旋转或倾斜选定的对象，从而将它们与其他对象上的点对齐。在某些设计场合，可能只需指定一对点（源点和定义点）即可完成对齐操作，而有时可能需要指定两对点（源点和定义点）或三对点（源点和定义点）才能完成对齐操作。该工具都用于在二维中对齐两个对象。
下面介绍使用“对齐”按钮
（ALIGN）的一个操作范例。
打开“对齐即学即练.dwg”文件，该文件中存在着图14-89所示的两个实体。

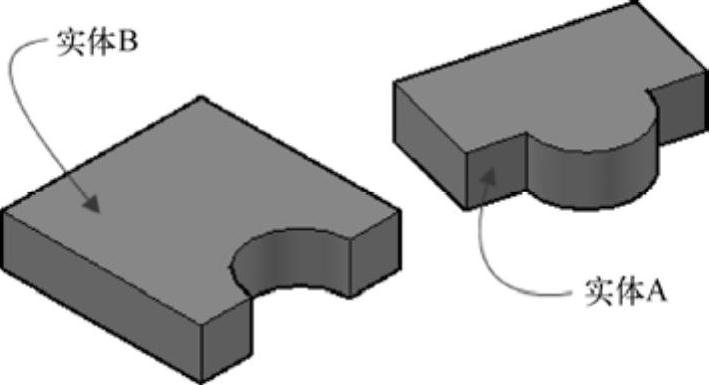

图14-89 两个实体模型
单击“对齐”按钮

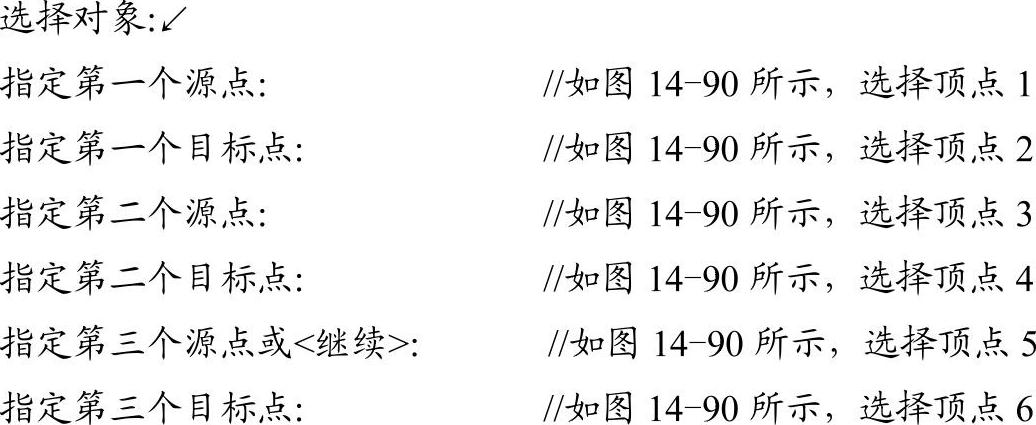

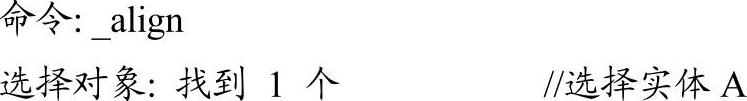

，根据命令行提示进行以下操作。

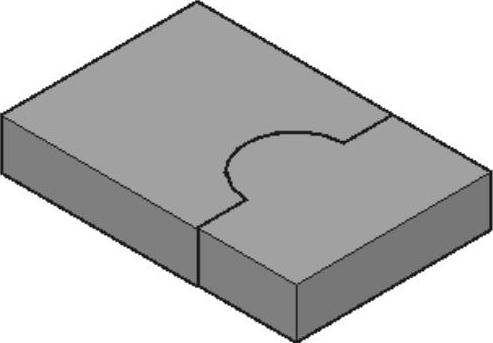

完成该对齐操作得到的模型效果如图14-91所示。

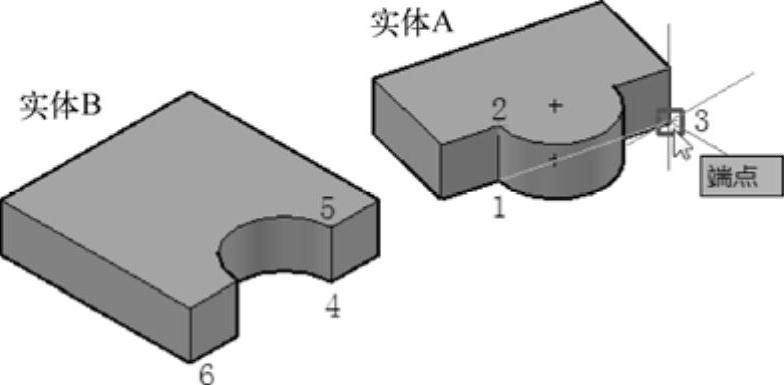

图14-90 分别指定各对点
(https://www.daowen.com)
图14-91 完成对齐操作后的模型效果
2.“三维对齐”按钮
该工具主要用于在三维空间中将对象与其他对象对齐，其与“对齐”按钮
（“ALIGN”命令）最大的不同之处在于使用“三维对齐”按钮
（“3DALIGN”命令）时，需要先指定源对象的一个、两个或三个点，然后再相应地指定目标对象的一个、两个或三个点来完成对象对齐操作。即在三维中，使用“三维对齐”按钮
（“3DALIGN”命令）可以指定最多3个点以定义源平面，然后指定最多3个点以定义目标平面，对象上的第一个源点（称为基点）将始终被移动到第一个目标点，为源或目标指定第二点将导致旋转选定的对象，为源或目标指定第三点将导致选定的对象进一步旋转。
“三维对齐”按钮
（“3DALIGN”命令）多用于在三维中对齐两个对象，请看以下操作范例。
打开“三维对齐即学即练.dwg”文件，
单击“三维对齐”按钮

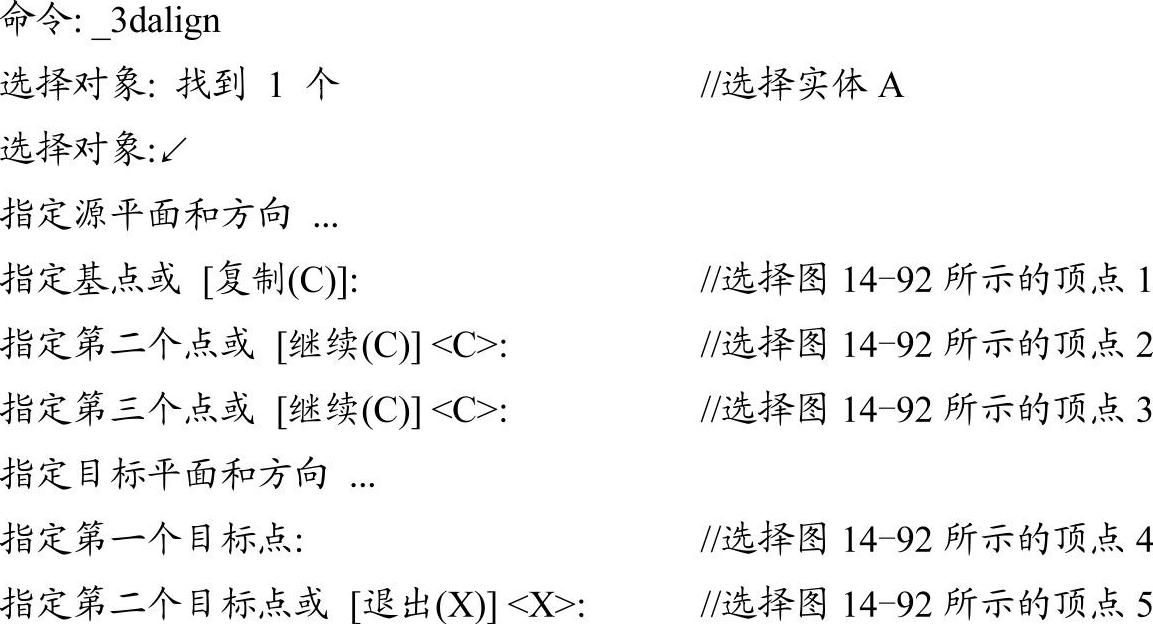

，根据命令行提示进行以下操作。
完成该三维对齐操作后的对齐效果如图14-93所示。

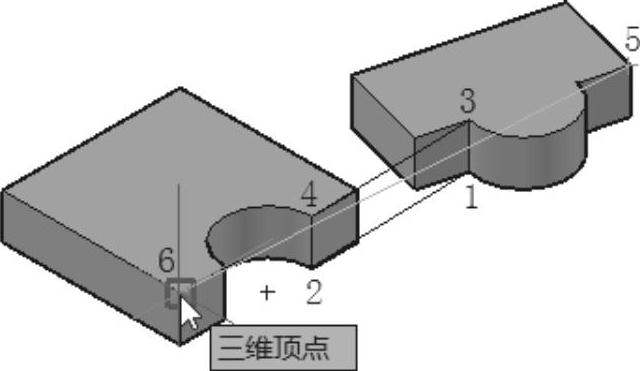

图14-92 操作的相关点图解
图14-93 三维对齐效果
