3.1.2 创建曲面的偏距基准点

创建曲面的偏距基准点，就是先假想将曲面偏移一定距离，然后在其上创建基准点。此时应选取该曲面为参考并指定偏移距离，然后参考两平面（边）对基准点进行定位。

如图3.1.5所示，现需要在模型圆柱表面的外部创建一个基准点PNT0，则操作方法如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.01，打开文件point_off_suf.prt。

Step2.单击功能选项卡区域中的“点”按钮，系统弹出“基准点”对话框。

Step3.选取基准点的放置参考。在图3.1.5所示的圆柱曲面上单击，单击处产生一个缺少定位的基准点PNT0。

Step4.设置约束关系。在“基准点”对话框的“参考”列表区，设置基准点与参考曲面间的约束关系为“偏移”，并在其下的“偏移”文本框中修改偏移值，如图3.1.6所示。

Step5.选取偏移参考。在下的空白区单击以激活此区域，然后按住Ctrl键，选取图3.1.5所示的两个表面为偏移参考，并修改定位尺寸。

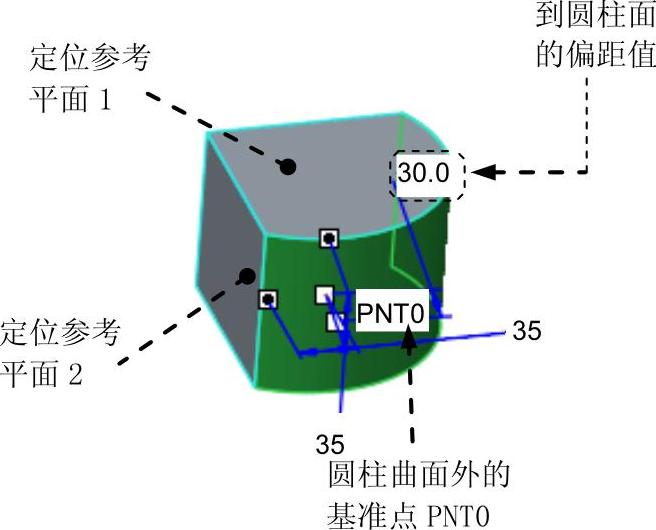

图3.1.5 创建基准点

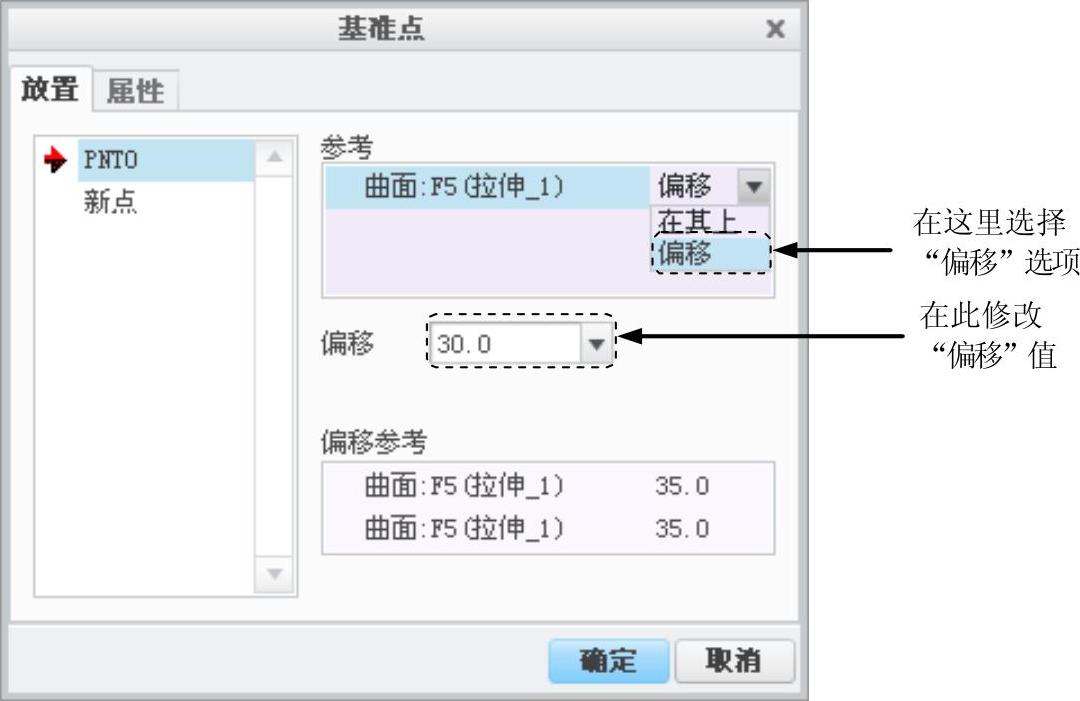

图3.1.6 “基准点”对话框
