3.1.5  在指定的坐标位置创建基准点

3.1.5 在指定的坐标位置创建基准点

可通过给定一系列基准点的X、Y、Z坐标值来创建基准点。

如图3.1.9所示,现需要相对坐标系CSYS1创建三个基准点PNT0、PNT1和PNT2,其坐标值分别为(10.0,5.0,0.0)、(20.0,5.0,0.0)和(30.0,0.0,0.0)。操作步骤如下。

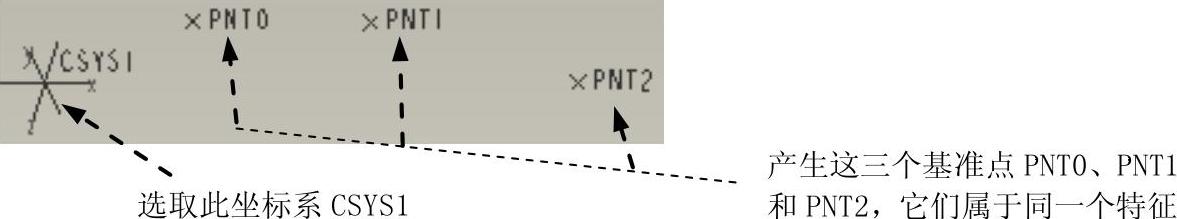

图3.1.9 创建基准点

Step1.将工作目录设置至D:\creo2.2\work\ch03\ch03.01,打开文件point_csys1.prt。

Step2.在978-7-111-42423-9-Chapter03-29.jpg功能选项卡的978-7-111-42423-9-Chapter03-30.jpg区域中选择978-7-111-42423-9-Chapter03-31.jpg命令。系统弹出“基准点”对话框。

Step3.系统提示选取一个坐标系,选取坐标系CSYS1。

Step4.如图3.1.10所示,在“基准点”对话框中单击978-7-111-42423-9-Chapter03-32.jpg下面的方格,则该方格中显示出PNT0;分别在978-7-111-42423-9-Chapter03-33.jpg978-7-111-42423-9-Chapter03-34.jpg978-7-111-42423-9-Chapter03-35.jpg下的方格中输入坐标值10.0、5.0和0.0。以同样的方法创建点PNT1和PNT2。

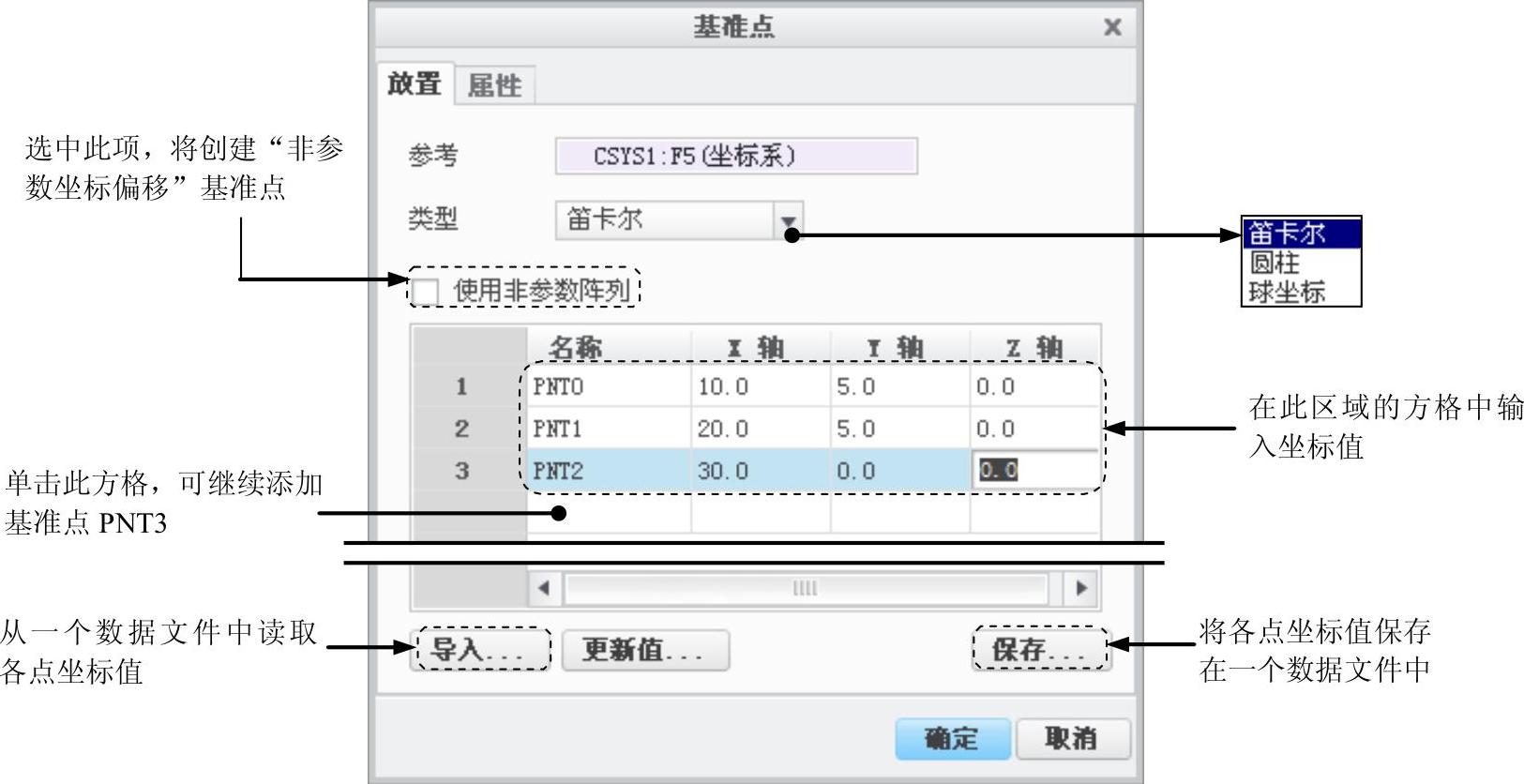

图3.1.10 “基准点”对话框

说明:在图3.1.10所示的“基准点”对话框中,用户在给出各点坐标值后,如果选中978-7-111-42423-9-Chapter03-37.jpg复选框,系统将弹出图3.1.11所示的“转换阵列类型”对话框。单击该对话框中的978-7-111-42423-9-Chapter03-38.jpg按钮,则系统将这些基准点转化为非参数坐标偏移基准点,这样用户以后不能用“编辑”命令修改各点的坐标值。

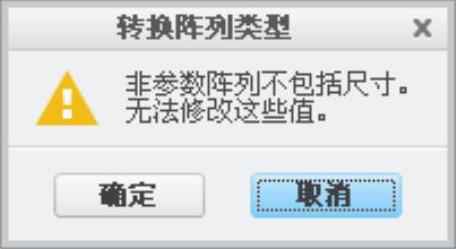

图3.1.11 “转换阵列类型”对话框
