3.1.3  在曲线与曲面的相交处创建基准点

可在一条曲线和一个曲面的相交处创建基准点。曲线可以是零件边、曲面特征边、轴、基准曲线或输入的基准曲线；曲面可以是零件曲面、曲面特征或基准平面。

如图3.1.7所示，需要在曲面A与模型边线的相交处创建一个基准点PNT0，操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.01，打开文件point_int_suf.prt。

Step2.单击功能选项卡区域中的“点”按钮，系统弹出“基准点”对话框。

Step3.选取参考。选取图3.1.7所示的曲面A，再按住Ctrl键，选取图中的模型边线，则其相交处立即产生一个基准点PNT0，此时“基准点”对话框如图3.1.8所示。

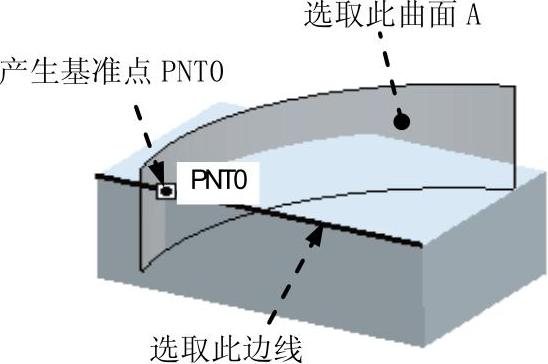

图3.1.7 创建基准点

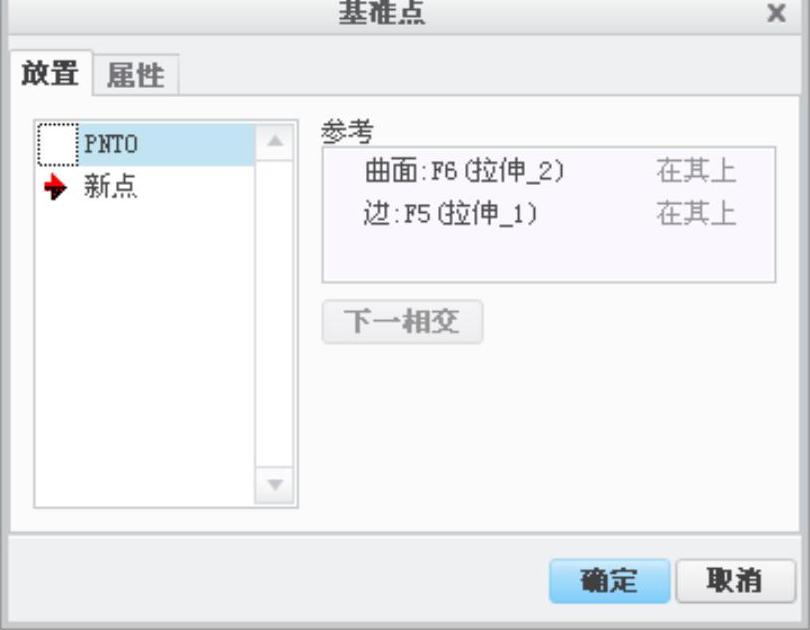

图3.1.8 “基准点”对话框
