3.1.7  利用两条曲线创建基准点

创建基准点时，如果选取两条曲线为参考（不要求其相交），则系统将在一条曲线上距另一曲线最近的位置创建基准点。曲线可以是零件边、曲面特征边、轴、基准曲线或输入的基准曲线。

如图3.1.16所示，曲线A是模型表面上的一条基准曲线，现需在曲线A和模型边线的相交处创建一个基准点PNT0，操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.01，打开文件point_int_2suf.prt。

Step2.单击功能选项卡区域中的“点”按钮。

Step3.选取参考。按住Ctrl键，选取图3.1.16所示的曲线A和模型边线，其相交处即产生一个基准点PNT0。

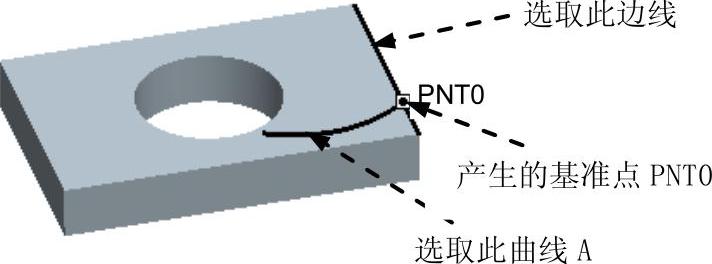

图3.1.16 曲线与曲线相交
