3.1.6  在三个曲面相交处创建基准点

3.1.6 在三个曲面相交处创建基准点

可在三个曲面的相交处创建基准点。每个曲面都可以是零件曲面、曲面特征或基准面。

如图3.1.12所示，现需要在曲面A、模型圆柱曲面和RIGHT基准平面相交处创建一个基准点PNT0，操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.01，打开文件point_3suf_a.prt。

Step2.单击功能选项卡区域中的“点”按钮。

Step3.选取参考。按住Ctrl键，选取图3.1.12所示的曲面A、模型圆柱曲面和RIGHT基准平面，则其相交处即产生一个基准点PNT0。此时“基准点”对话框如图3.1.13所示。

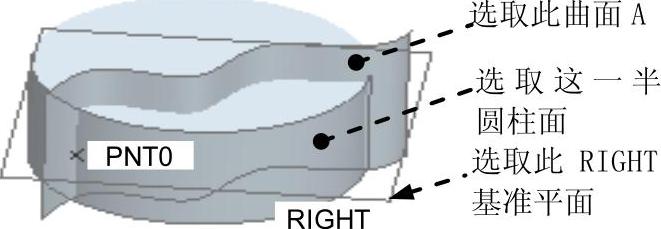

图3.1.12 创建基准点

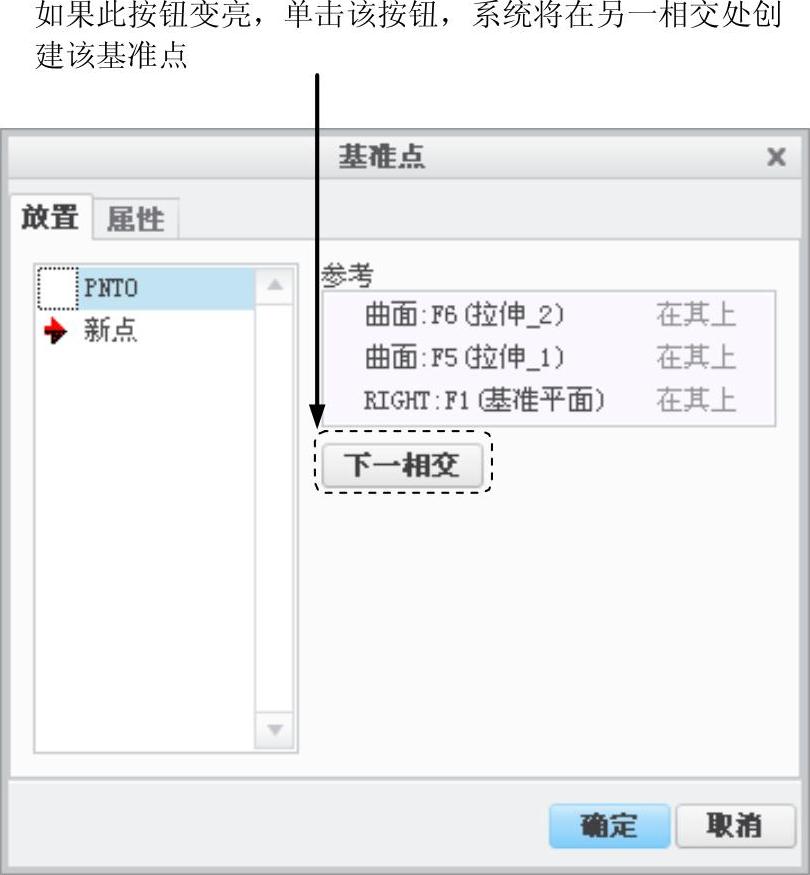

图3.1.13 “基准点”对话框

注意：

（1）如果三个曲面有两个或两个以上的交点，则“基准点”对话框中的按钮将变亮（图3.1.13），单击该按钮，系统则在另一相交处创建该基准点，如图3.1.14所示。

（2）在Creo软件中，一个完整的圆柱曲面由两个半圆柱面组成（图3.1.15），在计算曲面与曲面、曲面与曲线的交点个数时，要注意这一点。

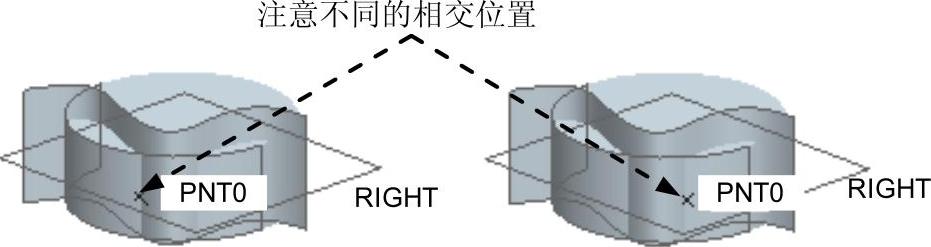

图3.1.14 创建的交点

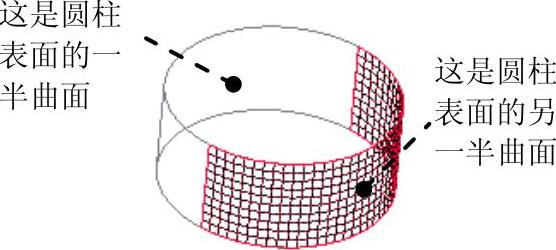

图3.1.15 圆柱曲面的组成元素
