3.2.5 利用一个平面和两个边（轴）创建坐标系

创建坐标系时，可先选取一个平面和一个边（轴）为参考，系统将在其相交处设置原点，并默认地以参考边为X轴，然后需定义坐标系另一轴的方向。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.02，打开文件csys_pln_2axis.prt。

Step2.单击功能选项卡区域中的“坐标系”按钮。系统弹出“坐标系”对话框。

Step3.选取参考。选取图3.2.12a所示的模型表面；按住Ctrl键，选取边线1（图3.2.13），系统便在所选曲面和边线的交点处创建坐标系CSO，并默认地以所选曲面的法向方向为X轴。

图3.2.12 一个平面+两个轴

Step4.定义坐标系另一轴的方向。

（1）在“坐标系”对话框中选择选项卡，此时对话框如图3.2.14所示。(https://www.daowen.com)

（2）在选项卡中，单击第二个后的文本框，然后选取图3.2.12 a所示的模型边线2，并定义其方向为Y轴（图3.2.15），即产生了所需的坐标系CSO。

（3）在该对话框中单击按钮。

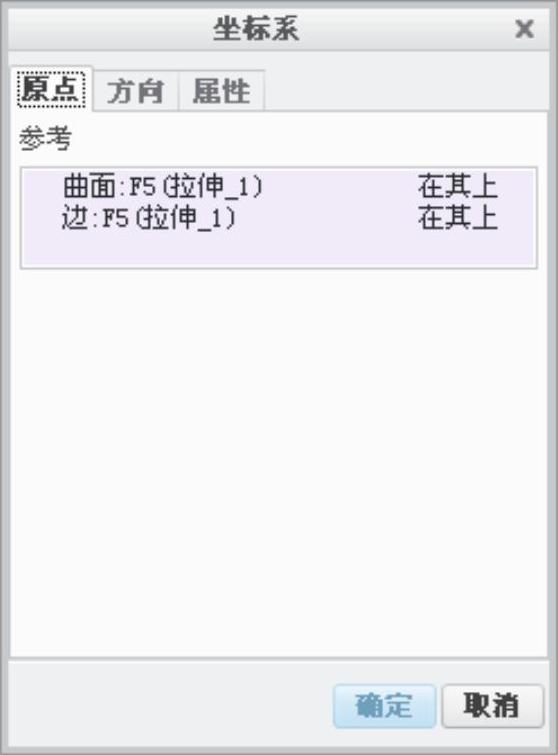

图3.2.13 “坐标系”对话框（一）

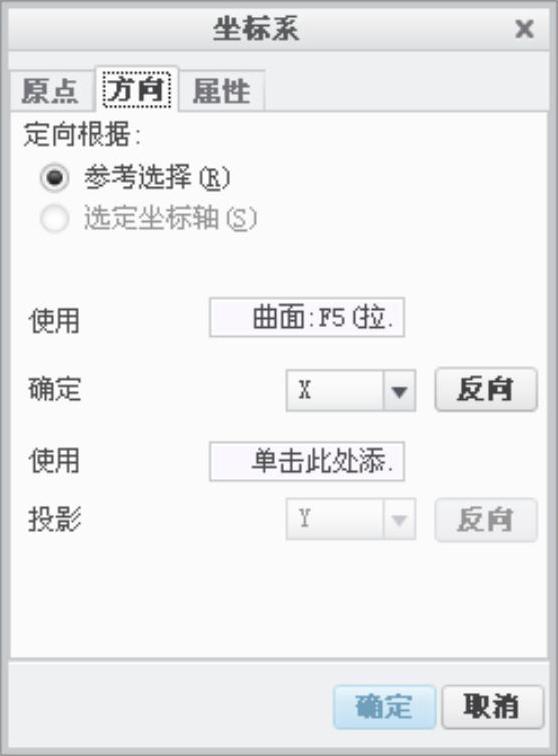

图3.2.14 “坐标系”对话框（二）
