3.2.7  坐标系的应用

如图3.2.17所示，现需在零件的端部外创建一个坐标系。在后面3.3.3节创建“螺旋基准曲线”的练习中，将会用到这个坐标系。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.02，打开文件claw_csys.prt。

Step2.创建一个基准平面，其偏移模型端面的距离为2。

Step3.单击功能选项卡区域中的“坐标系”按钮。选取图3.2.17中的RIGHT基准平面、TOP基准平面和前面创建的基准平面为参考，则系统在其相交处创建一个坐标系。

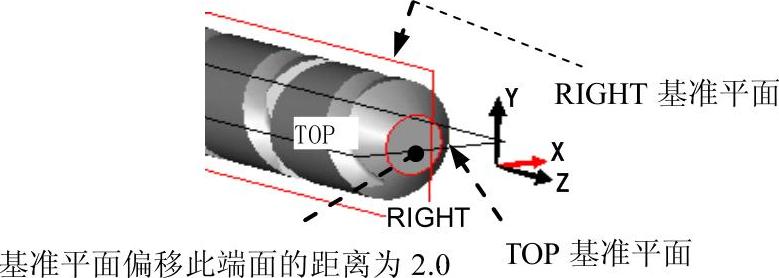

图3.2.17 坐标系的应用
