3.5.2  Creo参考特征实际应用

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.05，打开文件ref.prt。

Step2.创建参考特征。

（1）在屏幕右下方的“智能选择栏”中选择选项，然后选取图3.5.1所示的边线。

（2）按住Ctrl键，选取图3.5.2所示的其余八条边线，在功能选项卡区域选择命令，在系统弹出的“基准参考”对话框中单击按钮。

Step3.对参考特征进行倒圆角。在模型树中选择，单击功能选项卡区域中的按钮，即可一次性对中的九条边线同时进行倒圆角。(https://www.daowen.com)

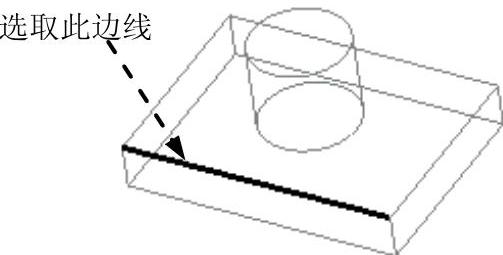

图3.5.1 选取一条边线

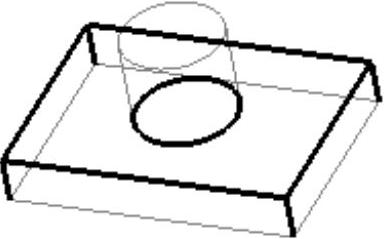

图3.5.2 选取剩余的八条边线
