3.4.2 Creo图形特征实际应用
本范例运用了一些很新颖、技巧性很强的创建实体的方法。首先利用从动件的位移数据表创建图形特征，然后利用该图形特征及关系式创建可变截面扫描曲面。这样便得到凸轮的外轮廓线，再由该轮廓线创建拉伸实体得到凸轮模型。零件模型如图3.4.2所示。
图3.4.1 图形特征
图3.4.2 零件模型
Step1.先将工作目录设置至D：\creo2.2\work\ch03\ch03.04，然后新建一个零件模型，命名为instance_cam.prt。
Step2.利用从动件的位移数据表创建图3.4.3所示的图形特征。
（1）选择
功能选项卡
区域中的
命令。
（2）在系统提示
时，输入图形名称cam1并按回车键。
（3）系统进入草绘环境，单击
功能选项卡
区域中的“坐标系”按钮
，创建一个坐标系。
（4）通过坐标原点分别绘制水平、垂直中心线。
（5）绘制图3.4.4所示的样条曲线（绘制此样条曲线时，首尾点的坐标要正确，其他点的位置及个数可任意绘制，其将由后面的数据文件控制）。
图3.4.3 用位移数据表创建图形特征

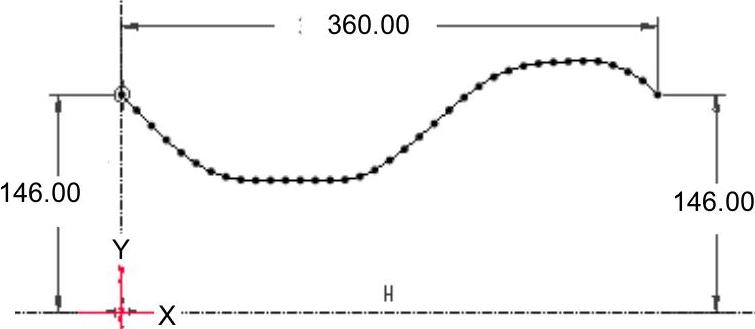

图3.4.4 绘制草图
（6）生成数据文件。
①双击样条曲线，系统弹出图3.4.5所示的“样条”操控板。

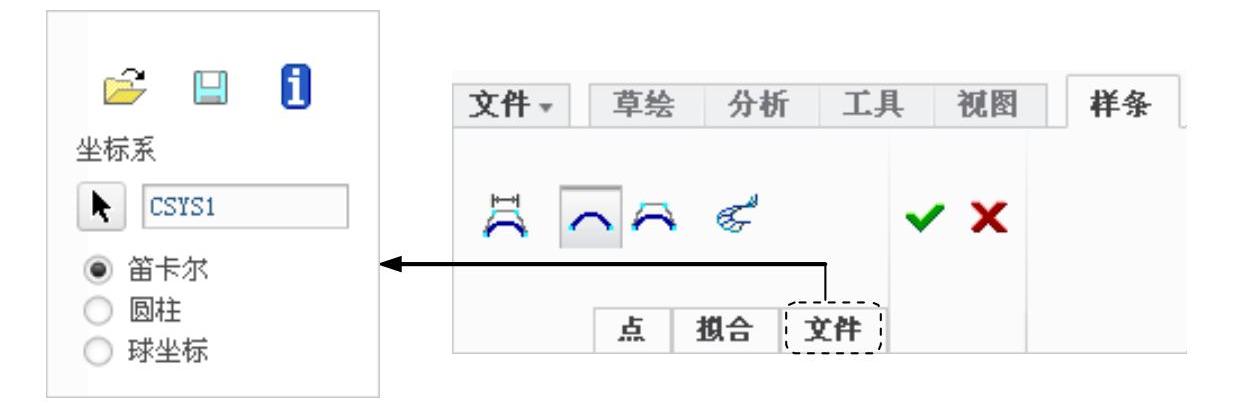

图3.4.5 “样条”操控板
②单击该操控板中的
选项卡，在系统弹出的界面中选中
单选项，并选取图中的草绘坐标系，然后单击“保存”按钮
，输入数据文件名cam1.pts；单击该操控板中的“完成”按钮
。
（7）利用编辑软件如记事本等，修改上面所生成的数据文件cam1.pts，最后形成的数据如图3.4.6所示（此数据文件为从动件的位移数据文件）；存盘退出。

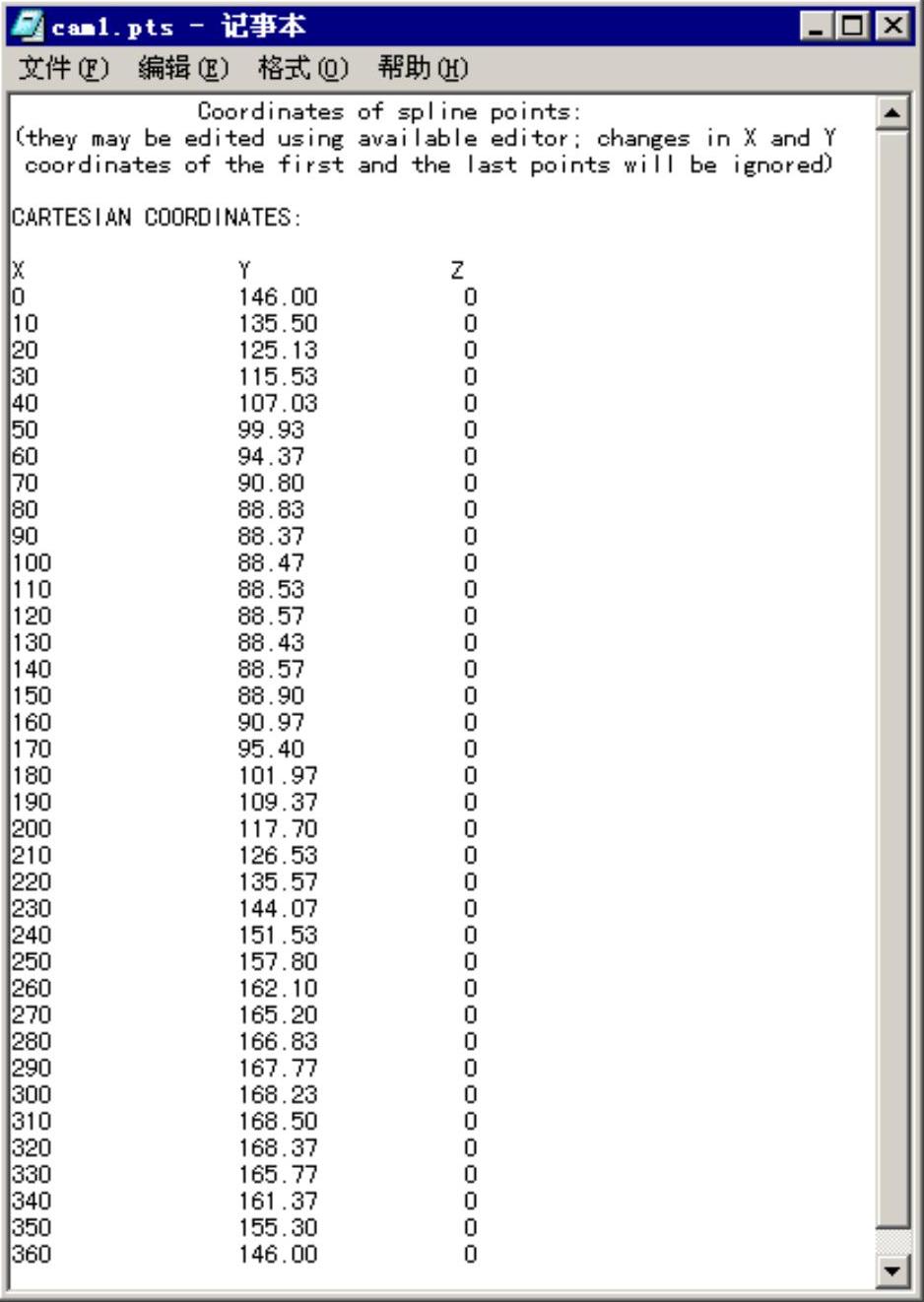

图3.4.6 修改数据文件
（8）利用数据文件重新生成样条曲线。
①双击样条曲线，在出现的操控板中单击
选项卡，再单击“打开”按钮
，打开数据文件cam1.pts。
②在系统弹出的“确认”对话框中单击
按钮，然后单击操控板中的
按钮。
（9）完成后单击“确定”按钮
。
Step3.创建图3.4.7所示的基准曲线。单击“草绘”按钮
；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为
；截面草图如图3.4.8所示。

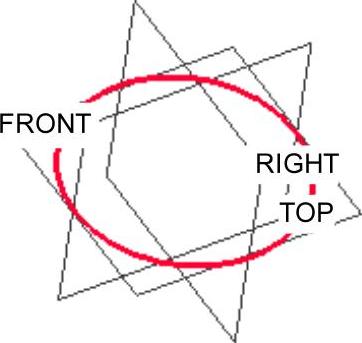

图3.4.7 创建基准曲线

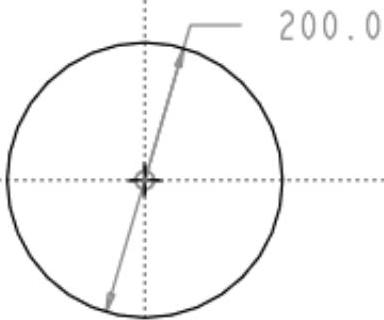

图3.4.8 截面草图
Step4.创建图3.4.9所示的基准点PNT0。
（1）在
功能选项卡
区域中单击“点”按钮
，系统弹出图3.4.10所示的“基准点”对话框。
（2）选择基准曲线──圆，设置约束为“居中”；单击该对话框中的
按钮。
(https://www.daowen.com)
图3.4.9 创建基准点

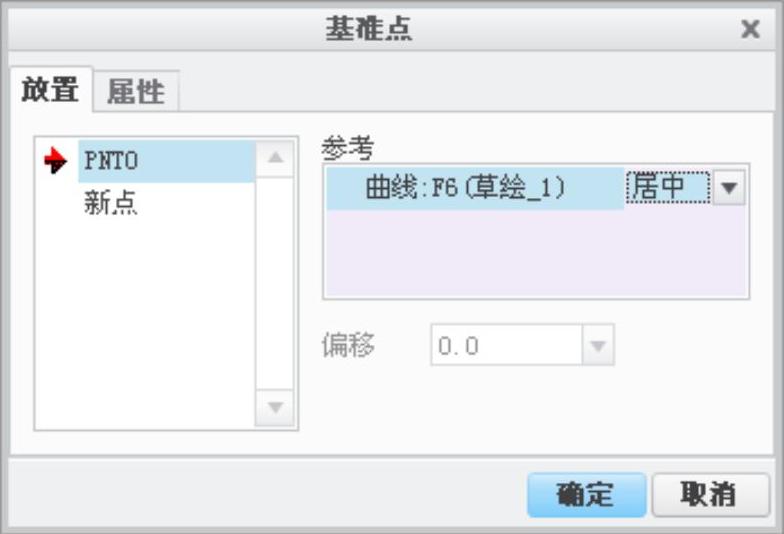

图3.4.10 “基准点”对话框

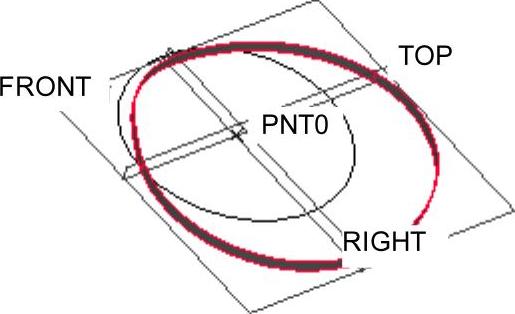

Step5.创建图3.4.11所示的扫描曲面。
图3.4.11 创建可变截面扫描曲面
（1）单击
功能选项卡
区域中的
按钮，系统弹出图3.4.12所示的“扫描”操控板。
（2）定义扫描特征类型。在该操控板中按下“曲面”类型按钮
和
按钮。
（3）定义扫描轨迹。单击该操控板中的
按钮，在系统弹出的界面中，选取前面创建的基准曲线──圆作为原始轨迹。
（4）定义扫描中的截面控制。在
界面的
下拉列表中选择
选项。
（5）创建特征截面。
①在“扫描”操控板中单击
按钮；进入草绘环境后，选取基准点PNT0为参考，创建图3.4.13所示的截面草图──直线（直线段到基准点PNT0的距离值将由关系式定义）。
②定义关系。单击
功能选项卡
区域中的
按钮，在系统弹出的“关系”对话框的编辑区输入关系式sd5=evalgraph（"cam1"，trajpar*360），并单击
按钮；结果如图3.4.14和图3.4.15所示。

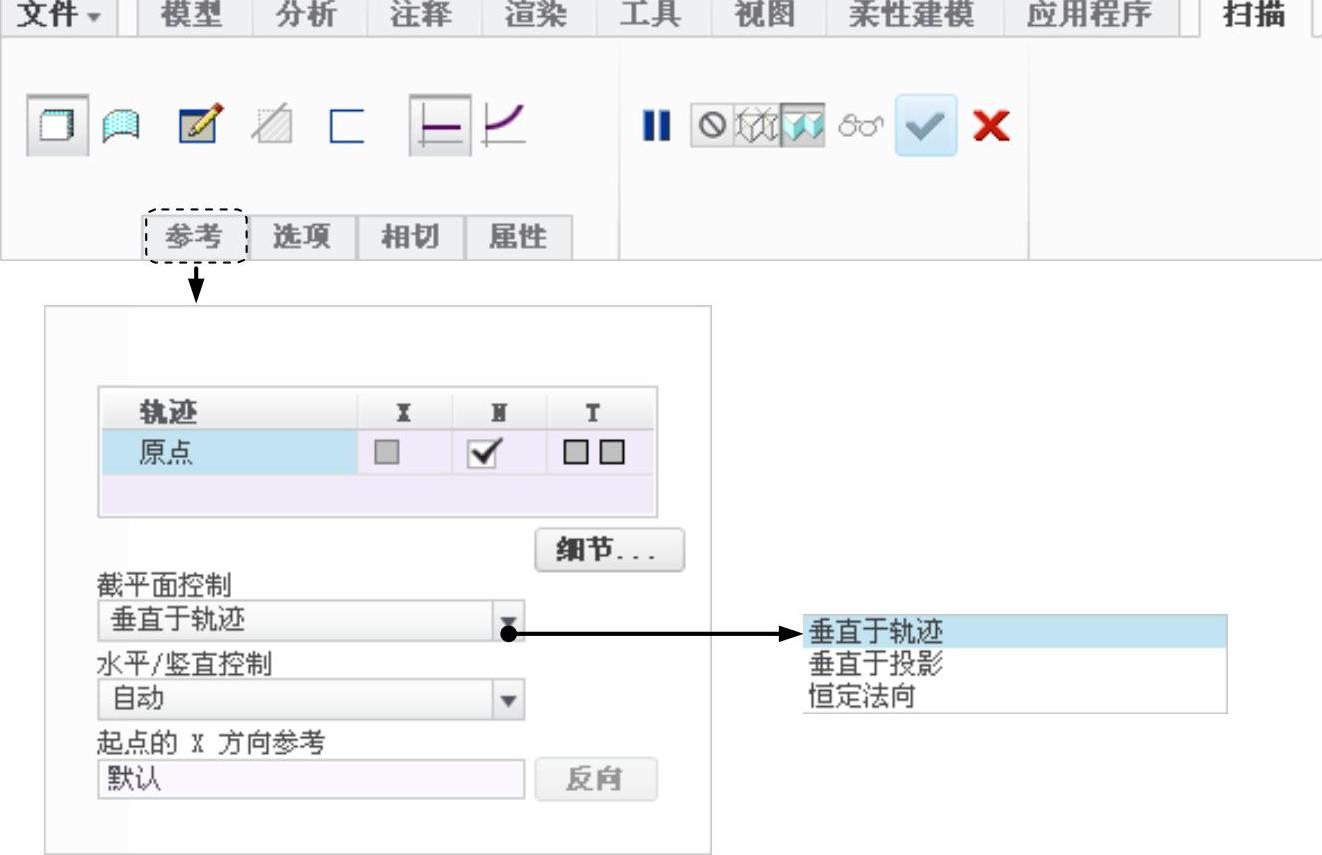

图3.4.12 “扫描”操控板

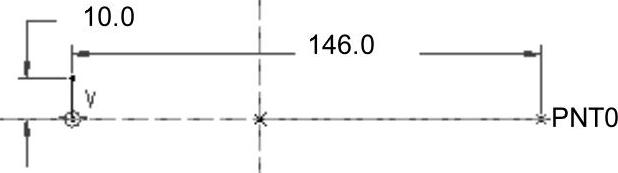

图3.4.13 截面草图

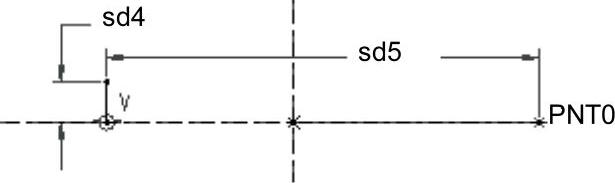

图3.4.14 切换至符号状态
说明：关系式中的sd5代号有可能与读者的不同，只要选择的是相应的尺寸即可。
③单击该对话框中的
按钮。
（6）单击“完成”按钮
。
Step6.创建图3.4.16所示的拉伸特征1。在
功能选项卡
区域中单击“拉伸”按钮
，选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为
；利用“使用边”命令绘制图3.4.17所示的截面草图；选取深度类型为
，深度值为30.0。

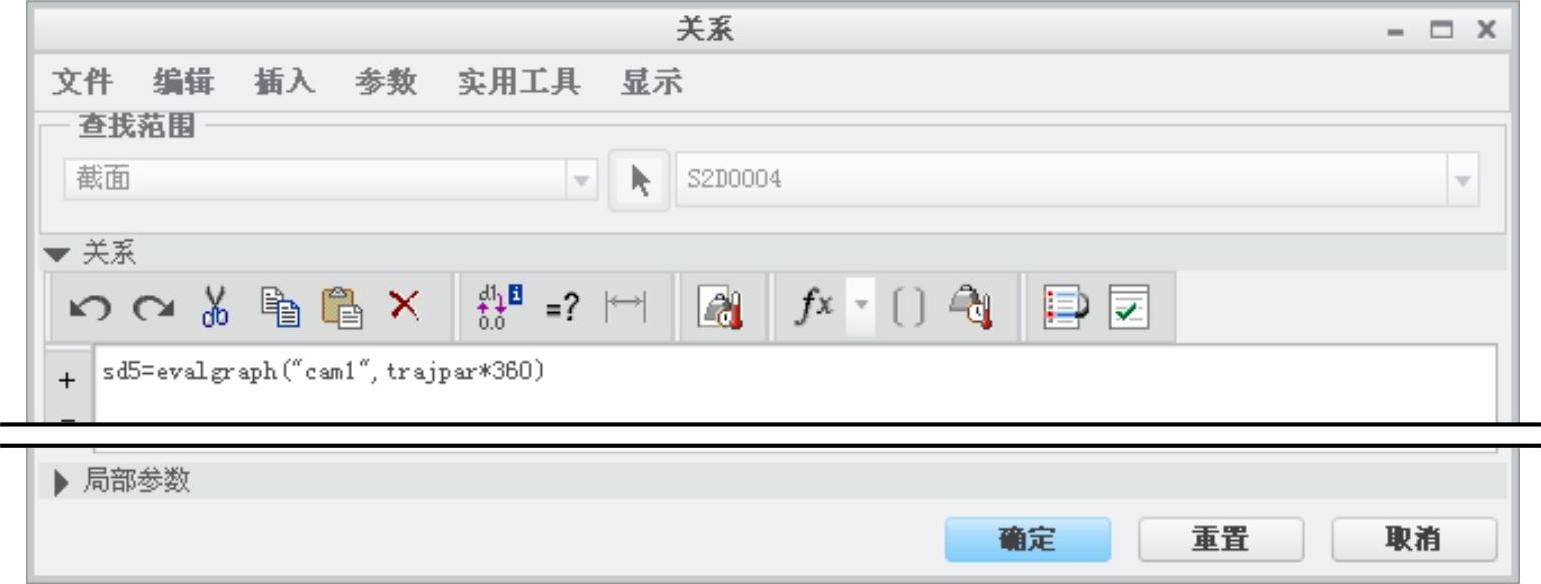

图3.4.15 “关系”对话框

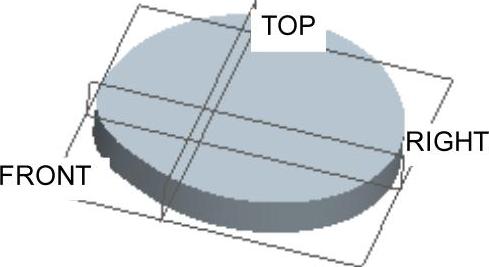

图3.4.16 拉伸特征1
图3.4.17 截面草图
Step7.创建图3.4.18所示的拉伸特征2。在
功能选项卡
区域中单击“拉伸”按钮
，按下“移除材料”按钮
；选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为
；截面草图如图3.4.19所示；单击
按钮调整拉伸方向，深度类型为
。
Step8.保存零件模型文件。选择下拉菜单
命令。

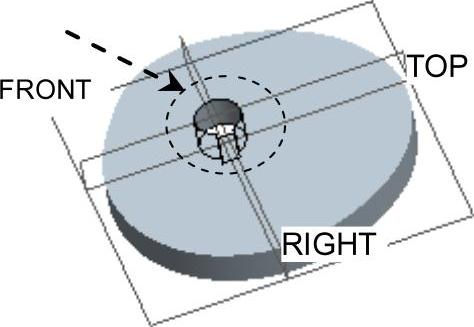

图3.4.18 拉伸特征2

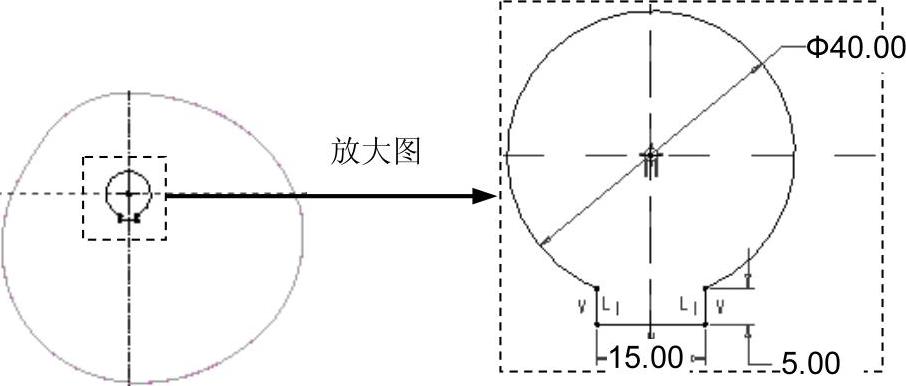

图3.4.19 截面草图
