4.1.1  草绘分割的拔模特征

4.1.1 草绘分割的拔模特征

图4.1.1 a所示为拔模前的模型，图4.1.1 b所示是进行草绘分割拔模后的模型。在此例中，拔模面被草绘图形分离成两个拔模区，这两个拔模区可以有独立的拔模角度和方向。下面以此模型为例，介绍如何创建一个草绘分割的拔模特征。

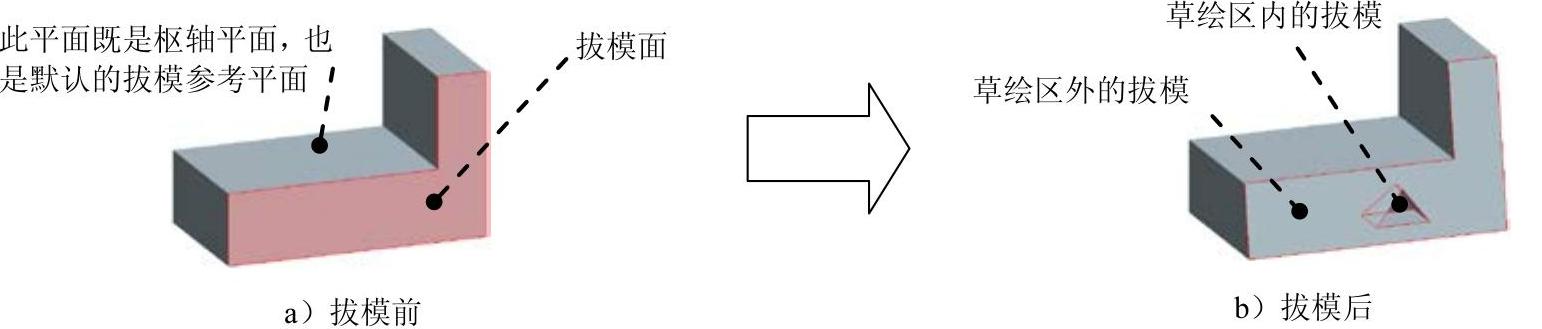

图4.1.1 草绘分割的拔模特征

Step1.将工作目录设置至D：\creo2.2\work\ch04\ch04.01，打开文件draft_sketch.prt。

Step2.单击功能选项卡区域中的按钮。

Step3.选取图4.1.2中的模型表面为拔模面。

Step4.选取图4.1.3中的模型表面为拔模枢轴平面。

Step5.采用系统默认的拔模方向参考，如图4.1.4所示。

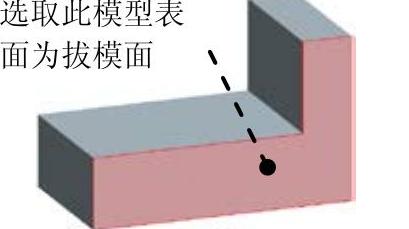

图4.1.2 拔模面

图4.1.3 拔模枢轴平面

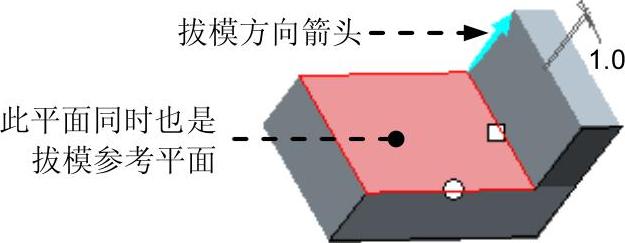

图4.1.4 拔模方向

Step6.选取分割选项，绘制分割草图。

（1）在图4.1.5所示的“拔模”操控板中单击选项卡，在其界面的下拉列表中选择方式。

图4.1.5 “拔模”操控板

（2）在选项卡中单击按钮，进入草绘环境；选取图4.1.6所示的拔模面为草绘平面，图中另一表面为参考平面，方向为；绘制图4.1.6所示的草图（三角形）。

Step7.在“拔模”操控板的相应区域修改两个拔模区的拔模角度和方向；也可在模型上动态修改拔模角度，如图4.1.7所示。

Step8.单击“拔模”操控板中的按钮，完成拔模特征的创建。

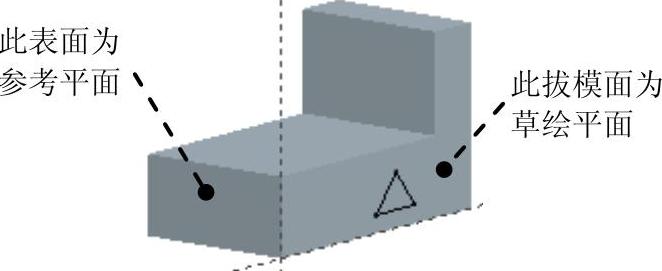

图4.1.6 定义草绘属性

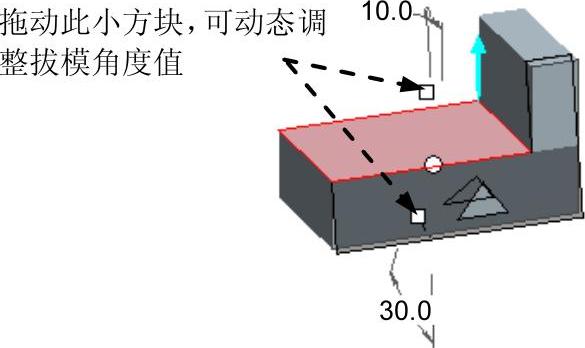

图4.1.7 修改拔模角度和方向
