4.2.1  混合选项简述

4.2.1 混合选项简述

在功能选项卡中选择命令，系统弹出图4.2.1所示的“混合”操控板。各部分的基本功能介绍如下：

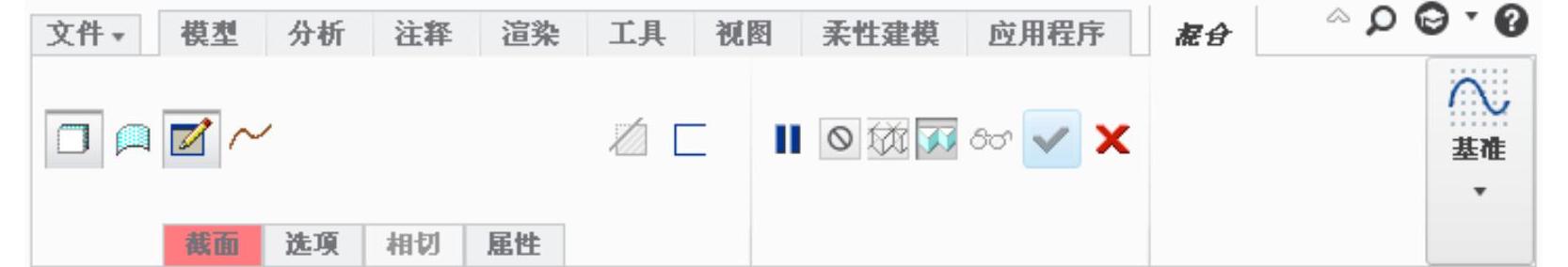

图4.2.1 “混合”操控板

1.“截面”选项卡

单击“混合”操控板中的选项卡，系统弹出图4.2.2所示的“截面”选项卡。在该选项卡中选中单选项，可以绘制草绘截面作为混合截面；选中单选项，可以选定已有的截面作为混合截面。

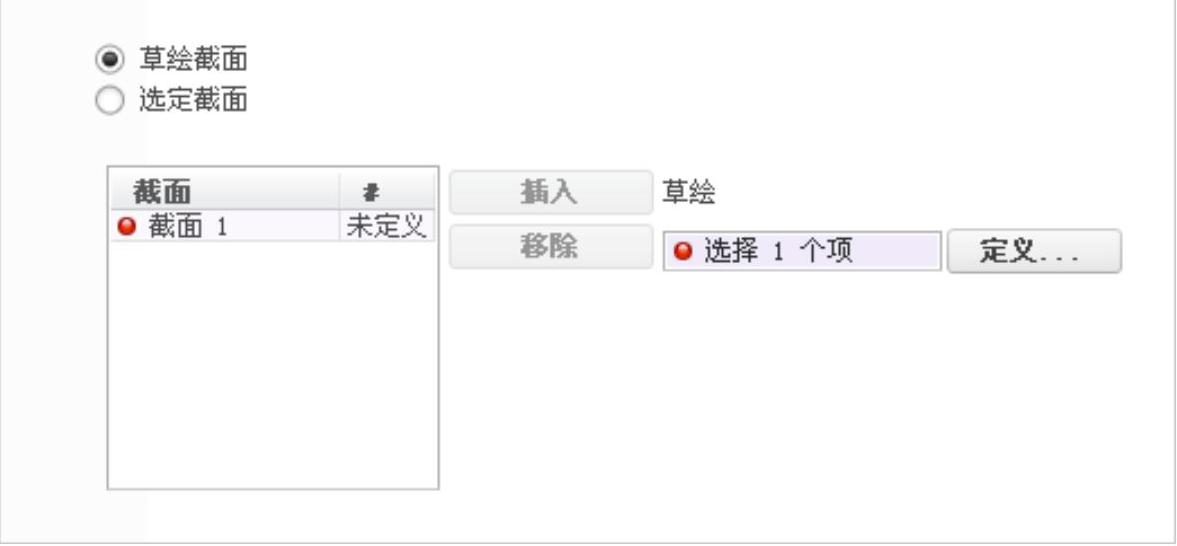

图4.2.2 “截面”选项卡

2.“选项”选项卡(https://www.daowen.com)

单击“混合”操控板中的选项卡，系统弹出图4.2.3所示的“选项”选项卡。在该选项卡中设置混合属性，还可以对混合曲面进行封闭端处理。

3.“相切”选项卡

单击“混合”操控板中的选项卡，系统弹出图4.2.4所示的“相切”选项卡。在该选项卡中设置混合曲面的边界属性。

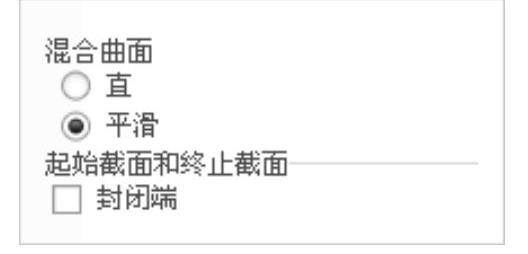

图4.2.3 “选项”选项卡

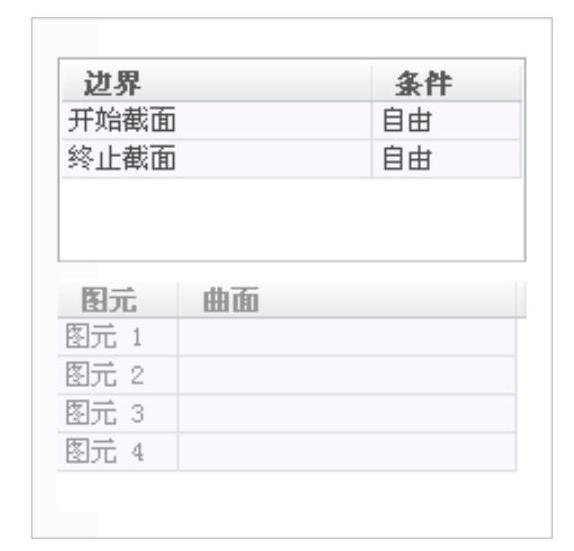

图4.2.4 “相切”选项卡
