4.1.2  根据枢轴曲线拔模

4.1.2 根据枢轴曲线拔模

图4.1.8a所示为拔模前的模型，图4.1.8b所示是进行枢轴曲线拔模后的模型。下面以此为例，介绍如何创建一个枢轴曲线拔模特征。

先在模型上绘制一条基准曲线（图4.1.8a），方法为：在操控板中单击“草绘”按钮，草绘一条由数个线段构成的基准曲线，注意曲线的两端点必须与模型边线重合。

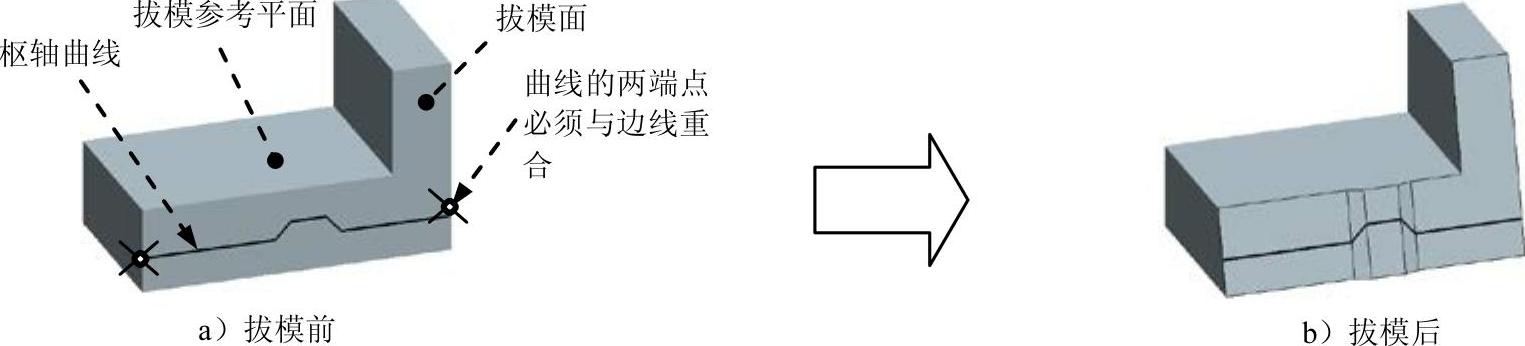

图4.1.8 枢轴曲线的拔模

Step1.将工作目录设置至D：\creo2.2\work\ch04\ch04.01，打开文件draft_curve.prt。

Step2.单击功能选项卡区域中的按钮。

Step3.选取图4.1.9所示的模型表面为拔模面。

Step4.选取图4.1.10所示的草绘曲线为拔模枢轴曲线，此时模型如图4.1.11所示。

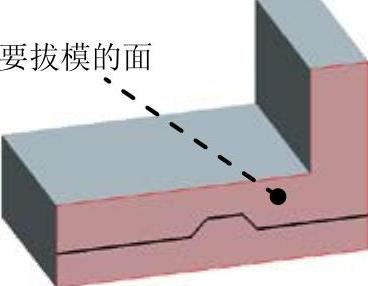

图4.1.9 选取拔模面

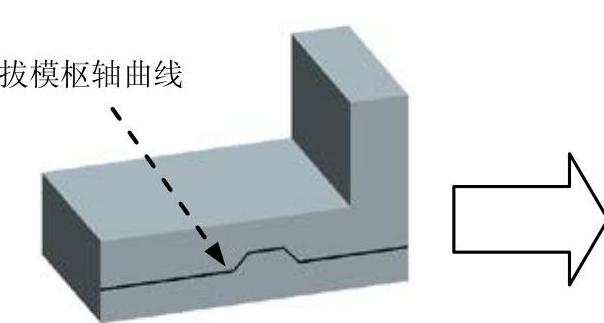

图4.1.10 选取拔模枢轴曲线前

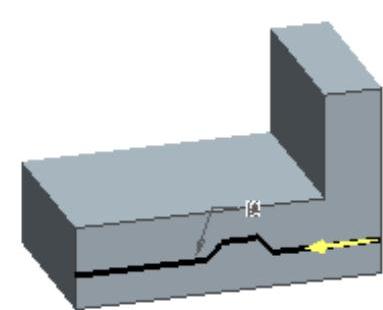

图4.1.11 选取拔模枢轴曲线后

Step5.选取图4.1.12所示的模型表面为拔模方向参考。

Step6.动态修改拔模角度，如图4.1.13所示；也可在该操控板中修改拔模角度和方向，如图4.1.14所示。

Step7.单击“拔模”操控板中的“完成”按钮，完成操作。

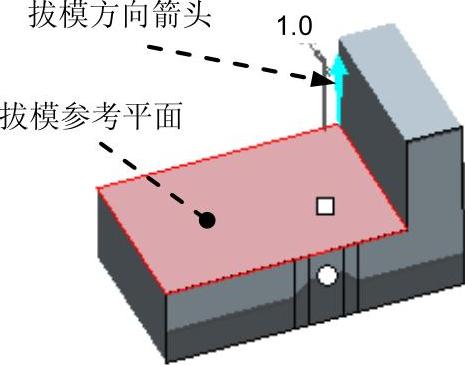

图4.1.12 选取拔模方向参考

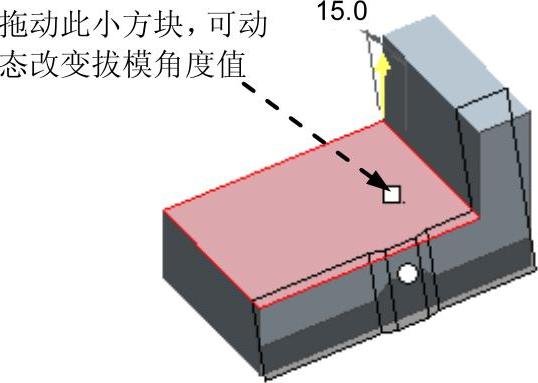

图4.1.13 调整拔模角度

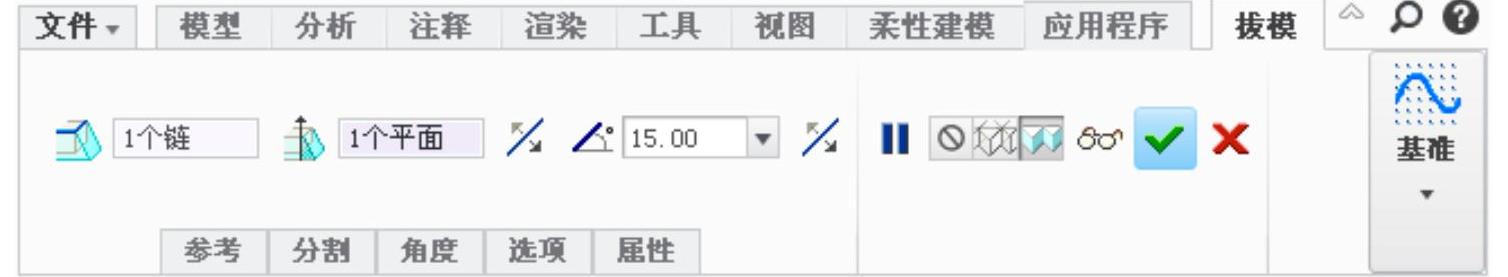

图4.1.14 “拔模”操控板
