4.2.2 混合应用举例

下面以图4.2.5所示的模型为例，介绍根据选定截面创建混合特征的一般过程。

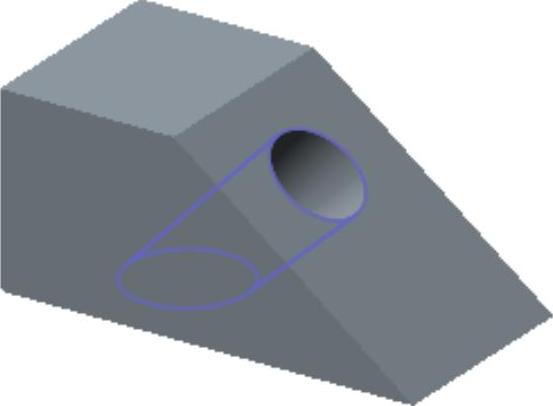

图4.2.5 混合特征

Step1.将工作目录设置至D：\creo2.2\work\ch04\ch04.02，打开文件mix.prt。

Step2.创建混合截面。

（1）绘制第一个截面。在“混合”操控板中单击“草绘”按钮选取4.2.6所示的表面1为草绘平面，选取图4.2.6所示的表面2为参考平面，方向为；单击按钮，绘制图4.2.7所示的第一个截面草图。

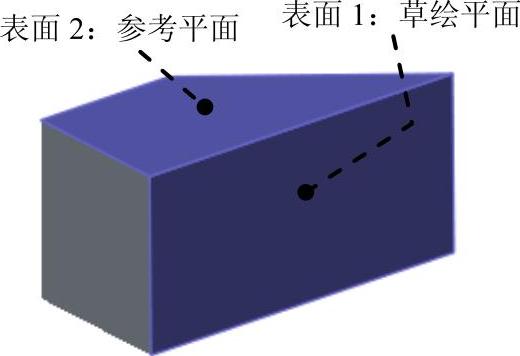

图4.2.6 选取草绘平面

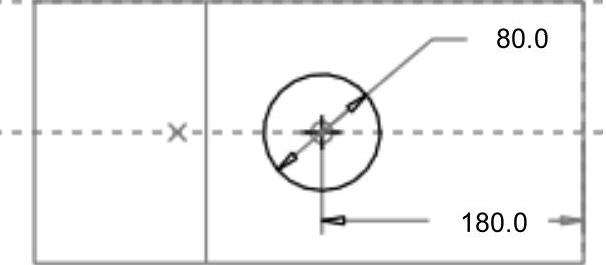

图4.2.7 第一个截面草图

（2）绘制第二个截面。在“混合”操控板中单击“草绘”按钮，选取图4.2.8所示的表面1为草绘平面，选取图4.2.8所示的表面2为参考平面，方向为；单击按钮，绘制图4.2.9所示的第二个截面草图。(https://www.daowen.com)

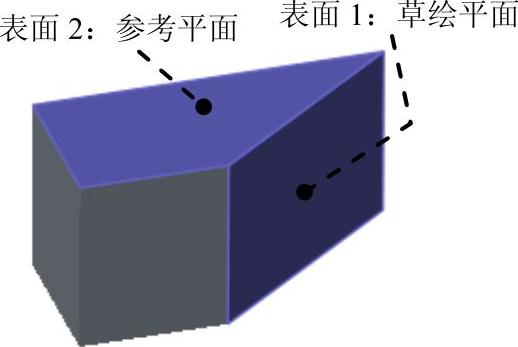

图4.2.8 选取草绘平面

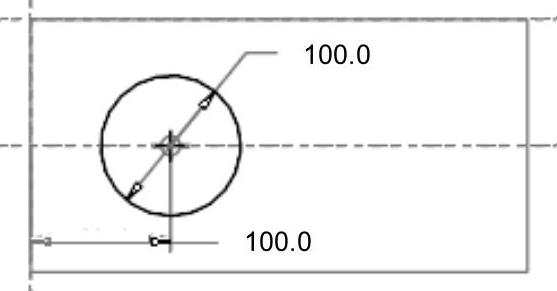

图4.2.9 第二个截面

Step3.创建混合特征。

（1）选择命令。在功能选项卡中选择命令。

（2）定义截面1。单击“混合”操控板中的选项卡，在系统弹出的选项卡中选中单选项，选取Step2中创建的第一个截面为混合截面1。

（3）定义截面2。单击选项卡中的按钮，然后选取Step2中创建的第二个截面为混合截面2。

（4）单击“混合”操控板中的“移除材料”按钮，单击按钮，完成混合特征的创建，结果如图4.2.6所示。
