4.3.2 混合应用举例

下面以图4.3.2所示的模型为例，介绍根据选定截面创建混合特征的一般过程。

图4.3.2 混合特征

Step1.将工作目录设置至D：\creo2.2\work\ch04\ch04.03，打开文件revolution.prt。

Step3.创建混合特征。

（1）选择命令。在功能选项卡中选择命令。

（2）定义截面1。单击“旋转混合”操控板中的选项卡，在系统弹出的选项卡中选中单选项，单击按钮，选取图4.3.3所示的模型表面为草绘平面，选取TOP基准面为参考平面，方向为；绘制图4.3.4所示的第一个截面草图，单击按钮，完成截面1的绘制。

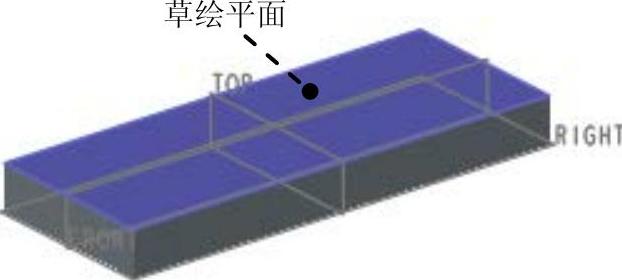

图4.3.3 选取草绘平面

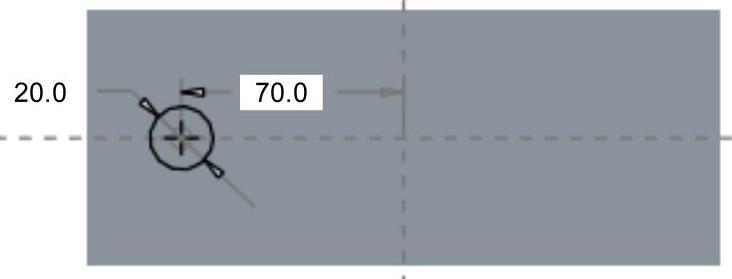

图4.3.4 第一个截面草图

（3）定义旋转轴。在系统的提示下，选取图4.3.5所示的边线为旋转轴。

（4）定义截面2。单击“旋转混合”操控板中的选项卡，单击选项卡中的按钮，在下的文本框中输入旋转角度值100.0。然后单击按钮，绘制图4.3.6所示的第二个截面草图，单击按钮，完成截面2的绘制。

（5）单击“旋转混合”操控板中的按钮，完成旋转混合特征的创建，结果如图4.3.2所示。

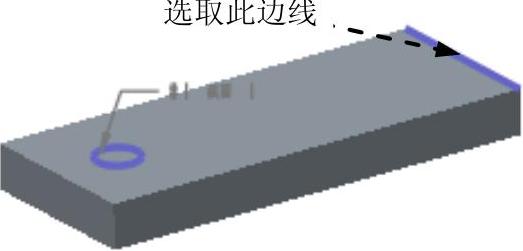

图4.3.5 选择旋转轴

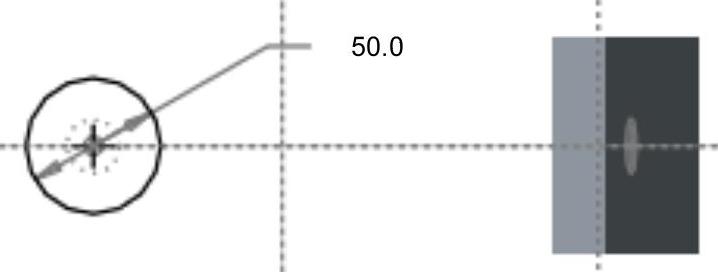

图4.3.6 第二个截面草图
