4.7.2  表阵列

4.7.2 表阵列

图4.7.5所示的几个孔是用“表阵列”的方法创建的。下面介绍其操作方法。

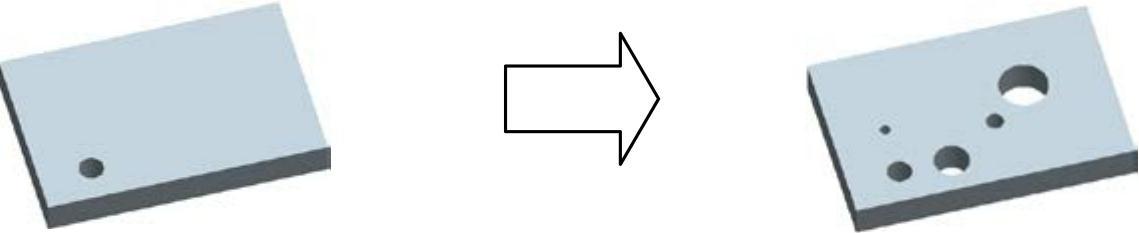

图4.7.5 创建表阵列

Step1.将工作目录设置至D:\creo2.2\work\ch04\ch04.07,打开文件table.prt。

Step2.在模型树中选择拉伸特征2,右击,从系统弹出的快捷菜单中选择978-7-111-42423-9-Chapter04-569.jpg命令。

Step3.在图4.7.6所示的“阵列”操控板的下拉列表中选择“表”选项。

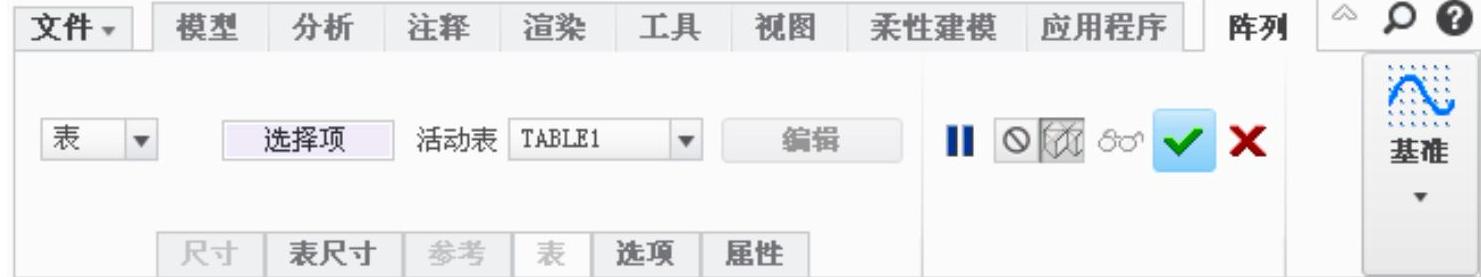

图4.7.6 “阵列”操控板

Step4.选择表阵列的尺寸。在“阵列”操控板中单击978-7-111-42423-9-Chapter04-571.jpg选项卡,系统弹出图4.7.6所示的界面,按住Ctrl键,在图4.7.7中分别选取尺寸Ф7、15、10,此时“表尺寸”界面如图4.7.8所示。

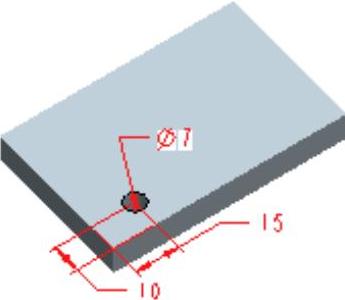

图4.7.7 选取尺寸

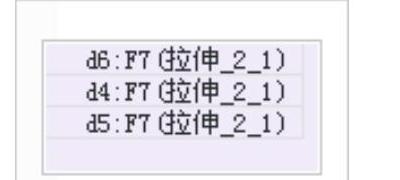

图4.7.8 “表尺寸”界面

Step5.编辑表。在“阵列”操控板中单击978-7-111-42423-9-Chapter04-574.jpg按钮,系统弹出图4.7.9 a所示的窗口,按照图4.7.9b所示的窗口修改值,修改完毕后退出窗口。

Step6.在“阵列”操控板中单击978-7-111-42423-9-Chapter04-575.jpg按钮,完成操作。

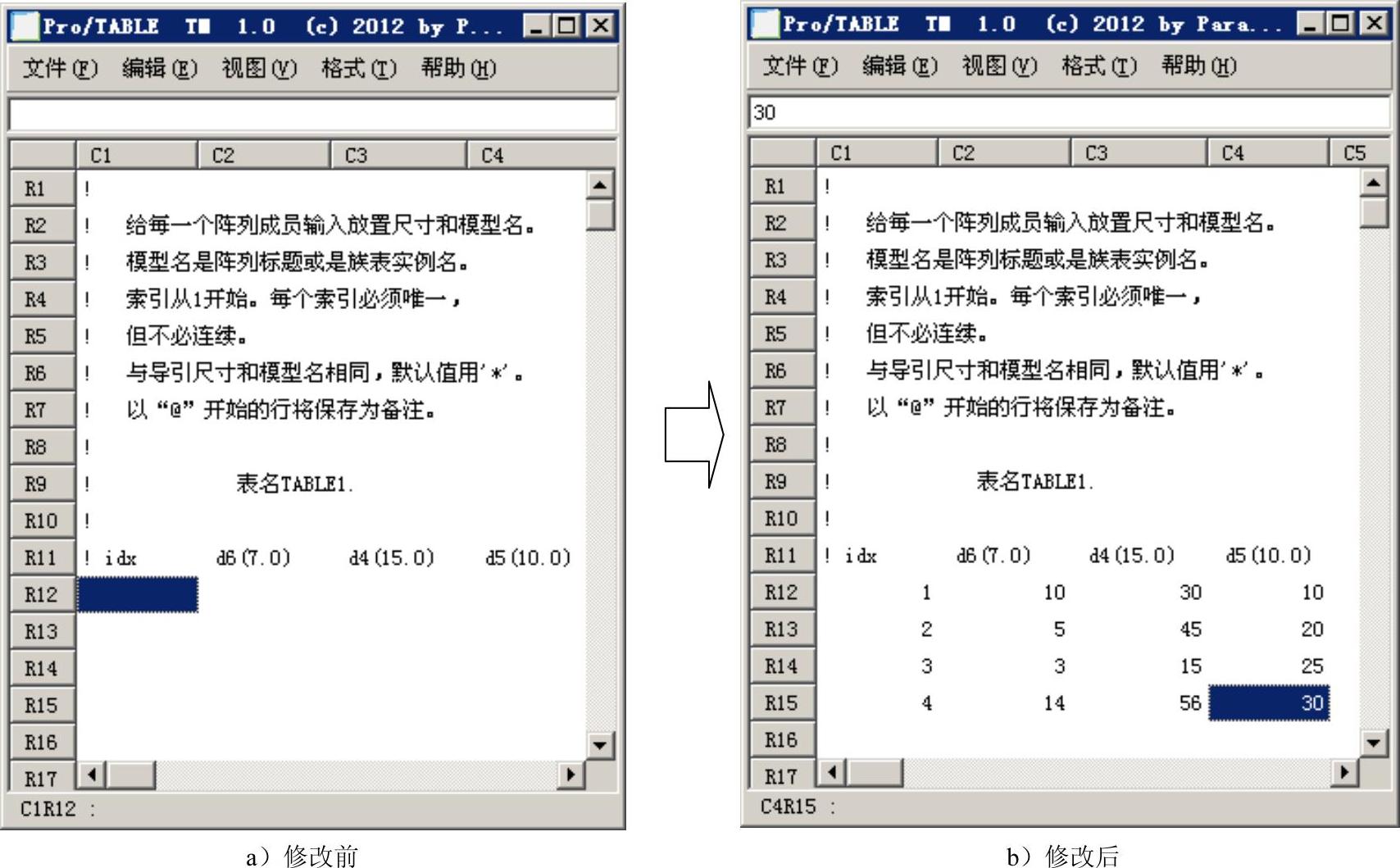

图4.7.9 “Pro/TABLE”(表)窗口
