5.1 进入扭曲（Warp）操控板

使用特征的扭曲（Warp）命令可以对实体、曲面和曲线的结构与外形进行变换。为了便于学习扭曲命令的各项功能，下面先打开一个图5.1.1所示的模型，然后启动扭曲命令，进入其操控板。具体操作如下。

Step1.设置工作目录和打开文件。将工作目录设置至D：\creo2.2\work\ch05\ch05.01，打开文件instance.prt。

Step2.在功能选项卡选择命令。

Step3.系统弹出“扭曲”操控板（此时操控板中的各按钮以灰色显示，表示其未被激活），选取图5.1.1所示的模型。

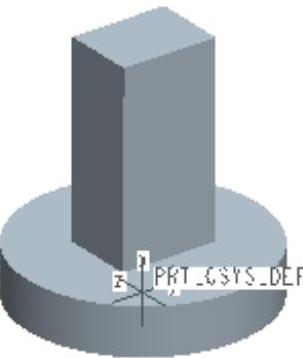

图5.1.1 模型

Step4.此时，“扭曲”操控板中的各按钮加亮显示（图5.1.2），然后就可以选择所需工具按钮进行模型的各种扭曲操作了。

图5.1.2所示“扭曲”操控板中的各按钮说明如下：

A：启动变换工具；B：启动扭曲工具；C：启动骨架工具；D：启动拉伸工具；

E：启动折弯工具；F：启动扭转工具；G：启动雕刻工具。

●：单击该选项卡，在打开的面板中可以设定要进行扭曲操作的对象及其操作参考。

☑：在扭曲操作过程中，隐藏原始几何体。

☑：在扭曲操作过程中，仍保留原始几何体。

☑：启用小平面预览。

●：单击该选项卡，在打开的面板中将列出所有的扭曲操作过程，选择其中的一项，图形窗口中的模型将显示在该操作状态时的形态。

●：单击该选项卡，在打开的面板中可以进行一些扭曲操作的设置，选择不同的扭曲工具，面板中显示的内容各不相同。

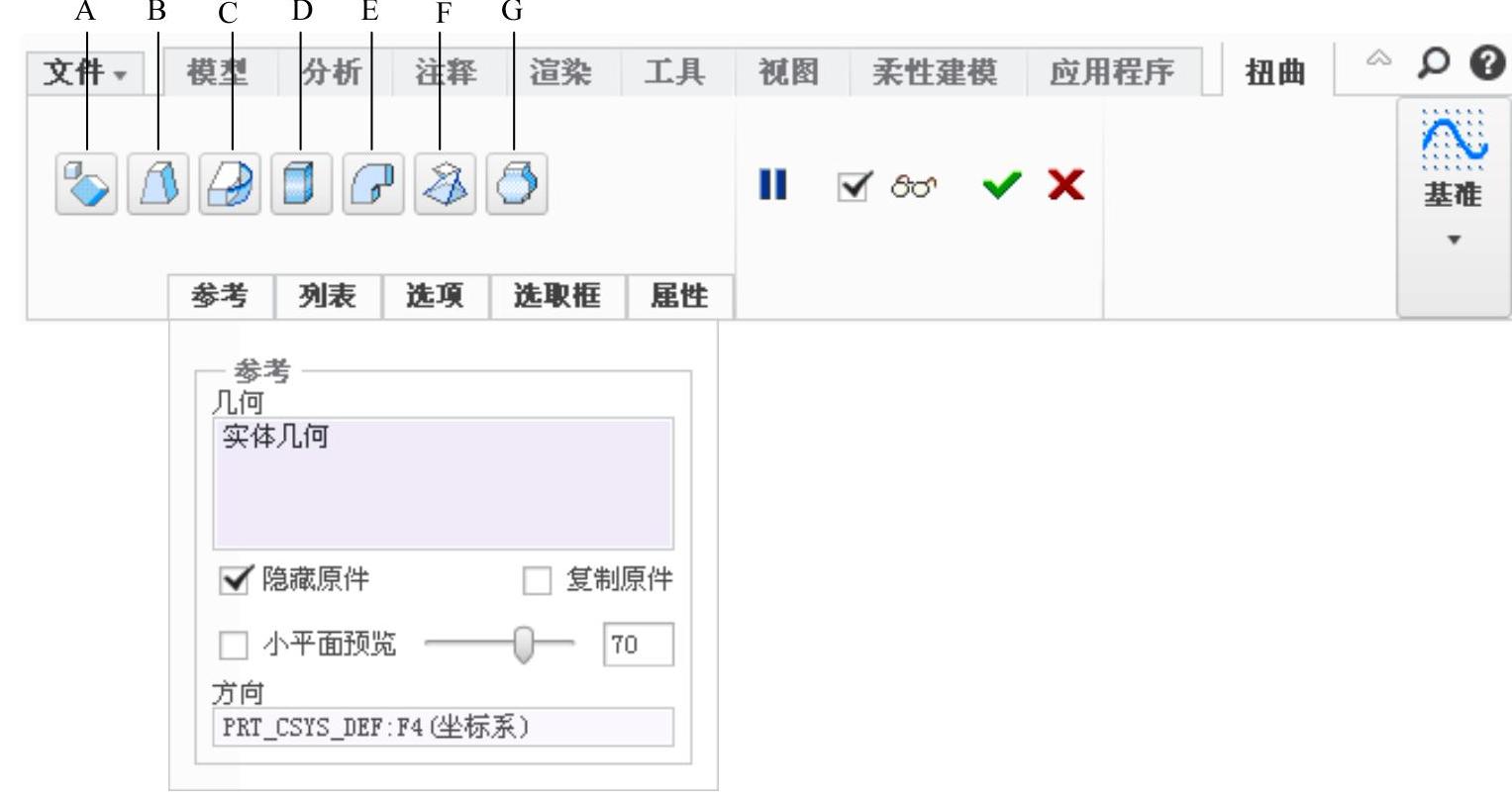

图5.1.2 “扭曲”操控板
