4.6 环形折弯特征
环形折弯（Toroidal Bend）命令是一种改变模型形状的操作，它可以对实体特征、曲面和基准曲线进行环状的折弯变形。图4.6.1所示的模型是使用环形折弯命令产生的汽车轮胎，轮胎的创建方法是先在平直的实体上构建切削花纹并进行阵列，然后用环形折弯命令将模型折弯成环形，再镜像成为一个整体轮胎模型。下面介绍其操作过程。

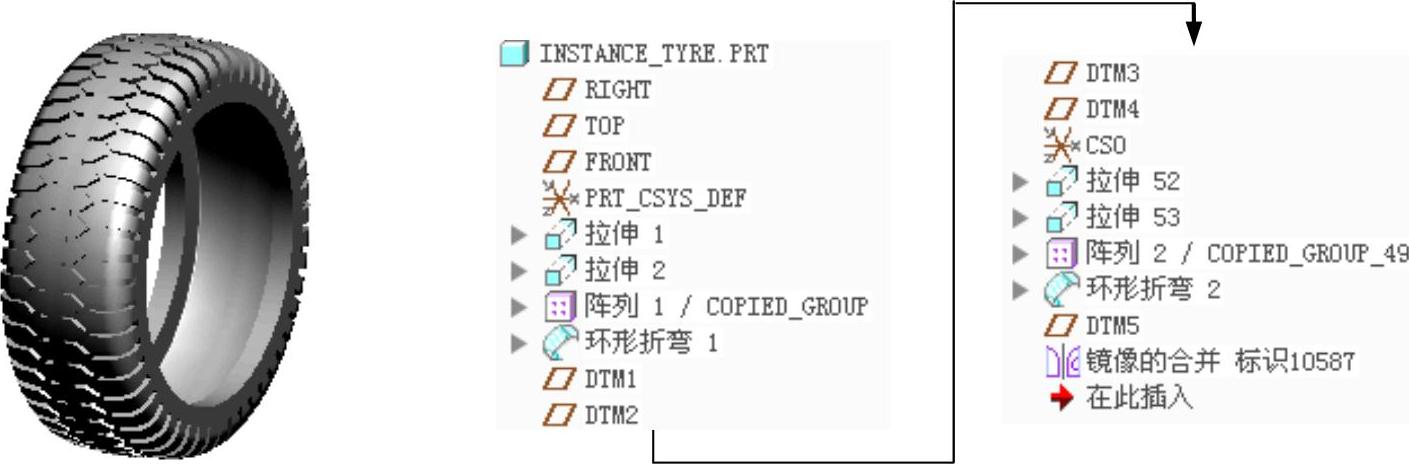

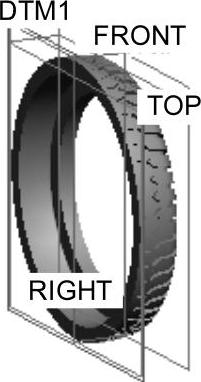

图4.6.1 模型及模型树
Step1.新建一个零件模型，命名为INSTANCE_TYRE.PRT。
Step2.创建图4.6.2所示的拉伸特征1。在
功能选项卡
区域中单击“拉伸”按钮
，选取FRONT基准平面为草绘平面，选取RIGHT基准平面为参考平面，方向为
；绘制图4.6.3所示的截面草图，深度类型为
，深度值为600.0。单击
按钮，完成拉伸特征1的创建。
图4.6.2 拉伸特征1

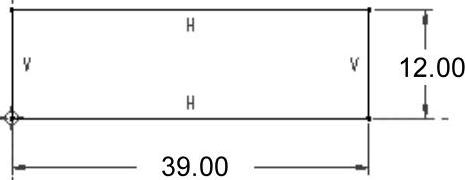

图4.6.3 截面图形
Step3.创建图4.6.4所示的拉伸特征2。在
功能选项卡
区域中单击“拉伸”按钮
，单击“移除材料”按钮

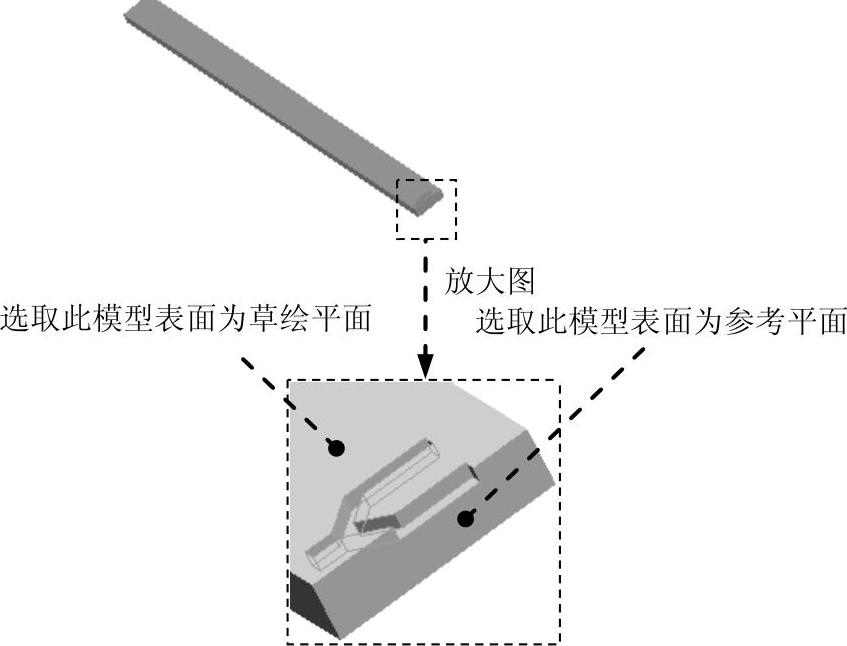

；选取图4.5.4所示的草绘平面和参考平面，方向为
；绘制图4.6.5所示的截面草图，定义拉伸类型为
，输入深度值3.0。单击
按钮，完成拉伸特征2的创建。
图4.6.4 拉伸特征2
图4.6.5 截面草图
Step4.创建图4.6.6所示的平移复制特征。
（1）在
功能选项卡选择
命令。
（2）在菜单管理器中，选择
命令，选取Step3创建的拉伸特征2，再选择
命令。
（3）在菜单管理器中，选择
命令，再选取图4.6.7所示的面作为平移方向参考面，调整平移正方向如图4.6.7所示；平移距离值为12.0；选择
命令。
（4）在“组元素”对话框中，单击
按钮，完成平移复制。
图4.6.6 平移复制特征

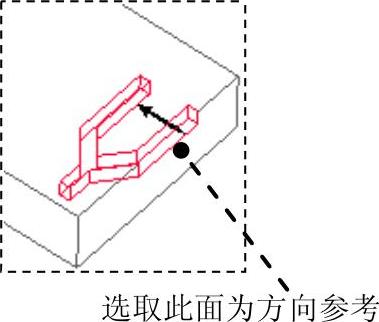

图4.6.7 平移方向
图4.6.8 阵列特征
Step5.创建图4.6.8所示的阵列特征。选取Step4创建的平移复制特征右击，在系统弹出的快捷键菜单中选择
命令。在阵列控制方式下拉列表中选择
选项，单击
选项卡，选取图4.6.9所示的尺寸12.0作为第一方向阵列参考尺寸。在
区域的
文本栏中输入增量值12.0，在操控板中的第一方向阵列个数栏中输入49。单击
按钮，完成阵列特征的创建。
Step6.创建图4.6.10所示的环形折弯特征，操作步骤如下：
（1）在
功能选项卡选择
命令。(https://www.daowen.com)
（2）在图形区右击，然后在系统弹出的快捷菜单中选择
命令。

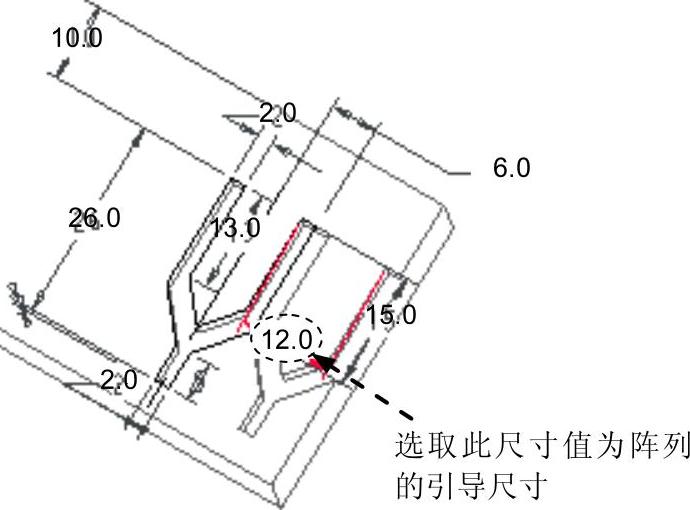

图4.6.9 选取引导尺寸

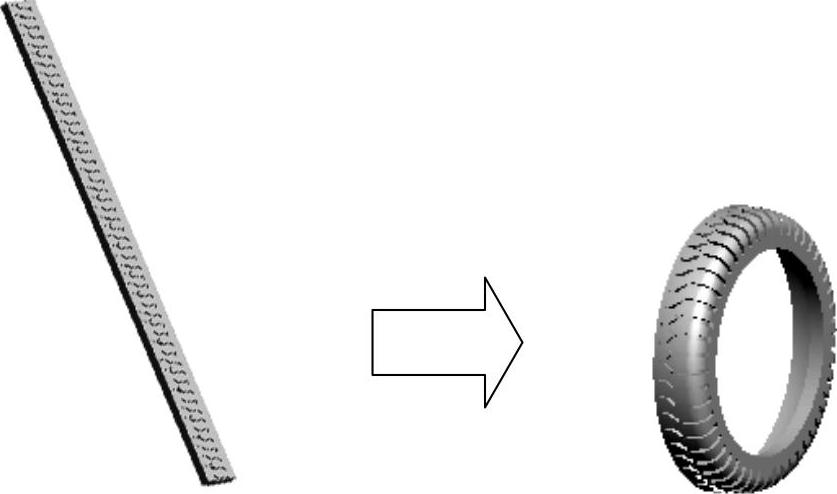

图4.6.10 创建环形折弯特征
（3）选取图4.6.11所示的端面为草绘平面，接受默认的草绘参考。
（4）进入草绘环境后，先选取图4.6.12所示的边线为参考，然后绘制特征截面草图。
（5）创建图4.6.12所示的草绘坐标系（几何坐标系）。

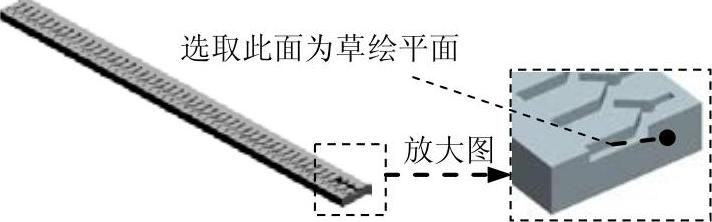

图4.6.11 选取草绘平面

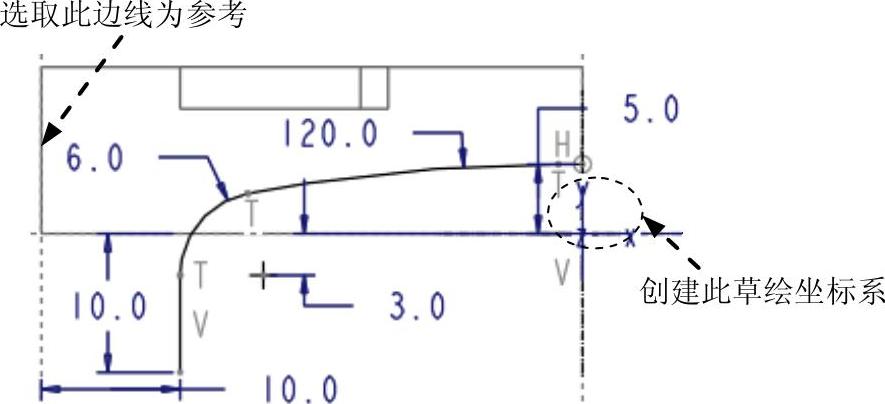

图4.6.12 截面草图
（6）在图4.6.13所示的“环形折弯”操控板中的“折弯类型”下拉列表中选择
选项；然后分别单击其后的
字符，并分别选取图4.6.14所示的两个端面。
（7）在“环形折弯”操控板中单击
选项卡，选中
复选框，单击
按钮。

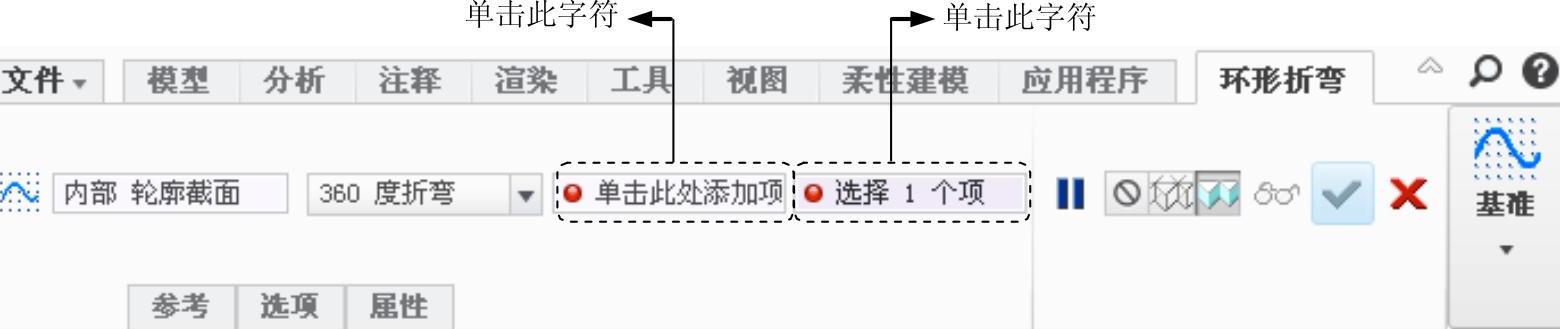

图4.6.13 “环形折弯”操控板
Step7.创建图4.6.15所示的基准平面1。单击
功能选项卡
区域中的“平面”按钮
，选取环形折弯特征的端面为参考，输入偏移值0.0，单击“基准平面”对话框中的
按钮。

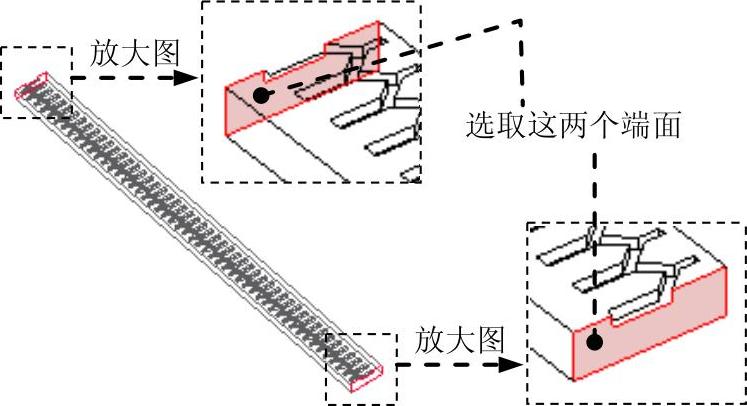

图4.6.14 选取端面
图4.6.15 平面1
Step8.创建图4.6.16所示的镜像复制特征，操作步骤如下：
（1）在
功能选项卡选取
命令。
（2）在菜单管理器中选择
命令。
（3）选择
命令，再选择基准平面DTM1为镜像中心平面，选择
命令。

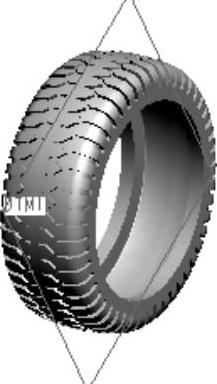

图4.6.16 创建镜像特征
