8.3.8  延伸ISDX曲线

8.3.8 延伸ISDX曲线

如图8.3.59所示，选择一条ISDX曲线的某个端点，可从端点延长该ISDX曲线。操作方法如下。

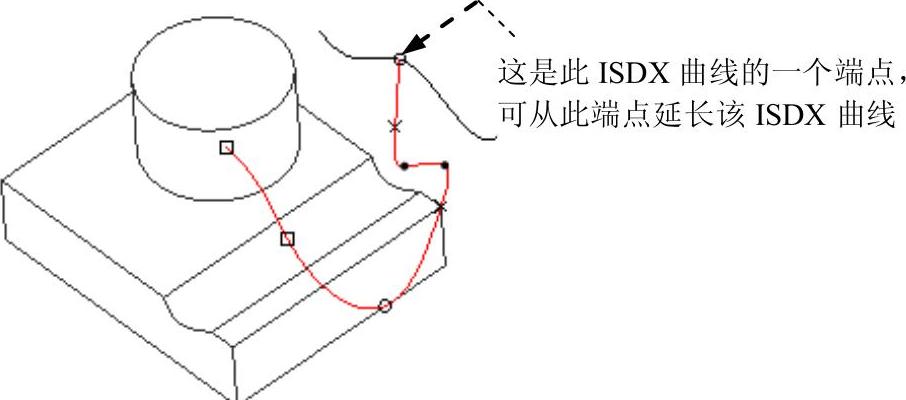

图8.3.59 单击ISDX曲线

Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.03，然后打开文件curve_edit.prt。

Step2.编辑定义模型树中的造型特征，进入ISDX环境，单击功能选项卡区域中的“曲线编辑”按钮。

Step3.单击图8.3.59中的ISDX曲线。

Step4.选择延伸属性：如图8.3.60所示，单击操控板中的选项卡，在弹出的界面中，可以看到ISDX曲线的延伸选项有如下三种选择：

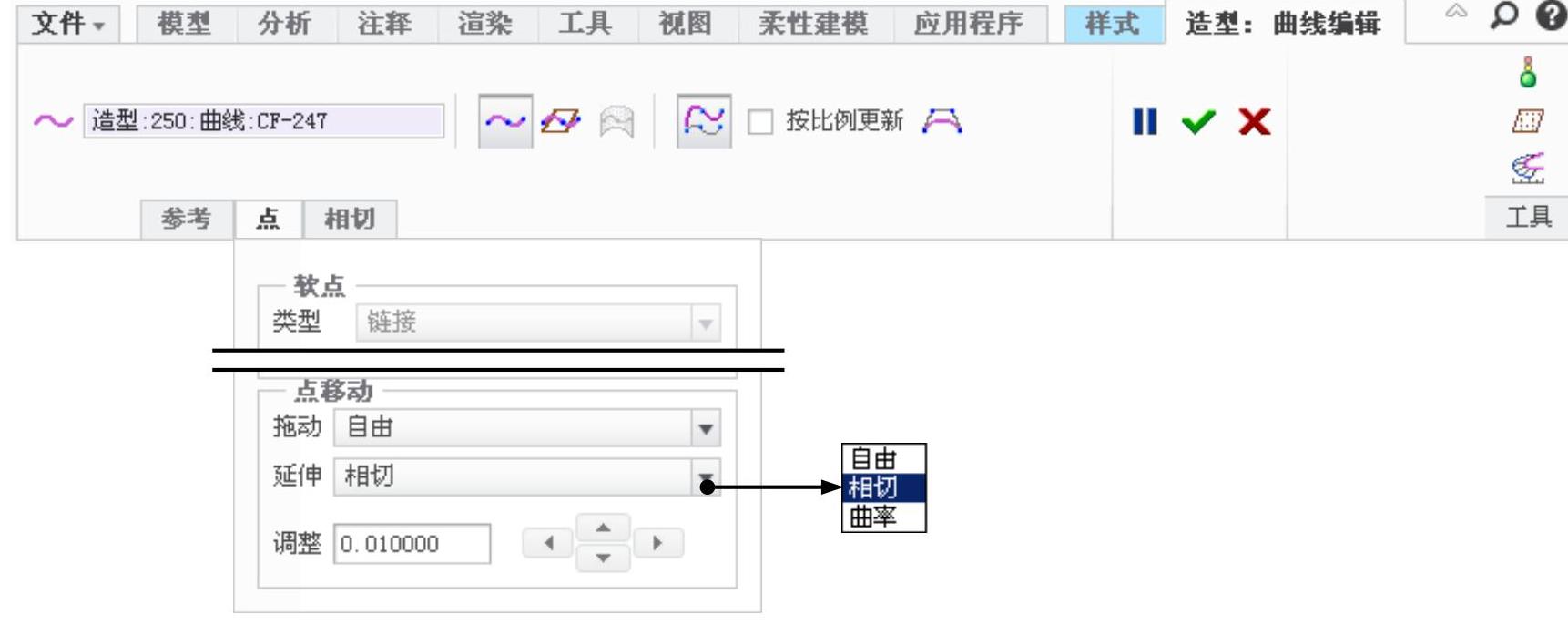

图8.3.60 操控板

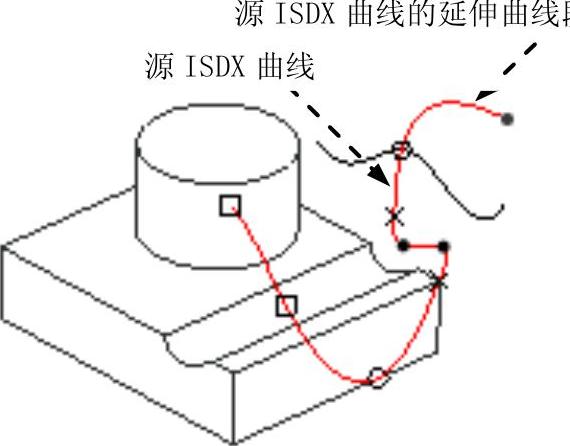

●自由：源ISDX曲线与其延长的曲线段在端点处自由连接，如图8.3.61所示。

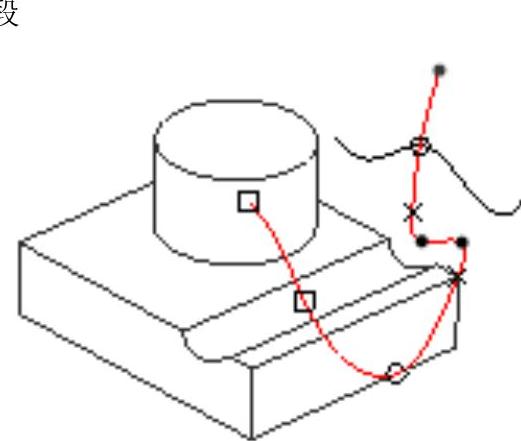

●相切：源ISDX曲线与其延长的曲线段在端点处相切连接，如图8.3.62所示。

●曲率：源ISDX曲线与其延长的曲线段在端点处曲率相等连接，如图8.3.63所示。

Step5.按住Shift和Alt键，在图中所示ISDX曲线端点外取一点，即可延长曲线，分别如图8.3.61、图8.3.62和图8.3.63所示。

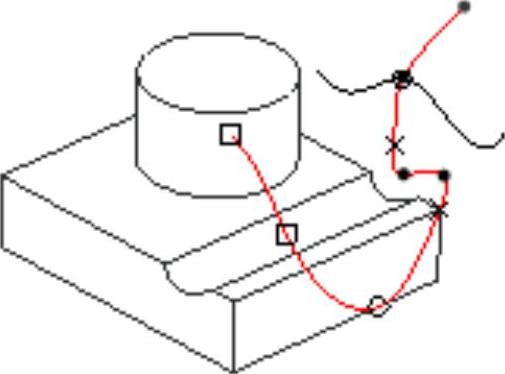

图8.3.61 自由

图8.3.62 相切

图8.3.63 曲率
