8.3.7 组合ISDX曲线

如果两条ISDX曲线首尾相连，则可选择其中任一条ISDX曲线进行“组合”操作，也就是在公共端点处将两条ISDX曲线合并为一条ISDX曲线。操作方法如下：

Step1.设置工作目录和打开文件。先将工作目录设置至D：\creo2.2\work\ch08\ch08.03，然后打开文件edit_combine.prt。

Step2.编辑定义模型树中的造型特征，进入ISDX环境。

Step3.进入ISDX环境后，单击功能选项卡区域中的“曲线编辑”按钮，然后选取图8.3.54所示的ISDX曲线2。

Step4.选取图8.3.55所示的ISDX曲线的公共端点，然后右击，系统弹出图8.3.56所示的快捷菜单。

图8.3.54 单击ISDX曲线2

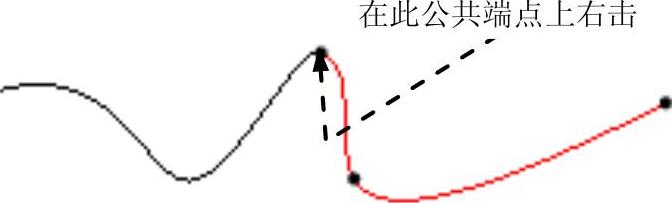

图8.3.55 右击公共端点

Step5.在图8.3.56所示的快捷菜单中，选择命令，则ISDX曲线1、曲线2在此端点处合并为一条ISDX曲线，如图8.3.57所示。

说明：在选中图8.3.55所示的“点”后，通过右击有时会出现图8.3.58所示的快捷菜单，但其结果都是一样的。

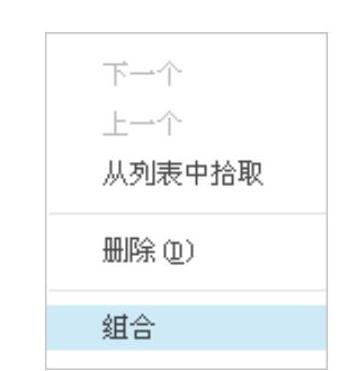

图8.3.56 快捷菜单

图8.3.57 组合ISDX曲线

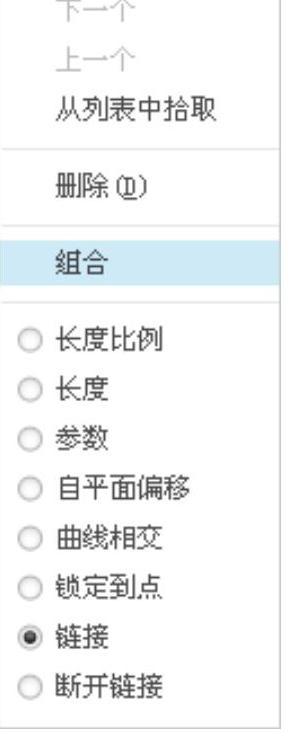

图8.3.58 快捷菜单
