8.4 创建ISDX曲面

前面讲解了如何创建、编辑ISDX曲线，下面讨论如何用ISDX曲线创建ISDX曲面。ISDX曲面的创建至少需要三条曲线，这些曲线要相互封闭，但不一定首尾相连。

下面举例说明ISDX曲面的创建过程：

Step1.设置工作目录和打开文件。

（1）将工作目录设置至D：\creo2.2\work\ch08\ch08.04。

（2）打开文件create_isdx_surface.prt。

Step2.编辑定义模型树中的造型特征，进入ISDX环境。

Step3.单击功能选项卡区域中的“曲面”按钮。系统弹出图8.4.1所示的“造型：曲面”操控板（一）。

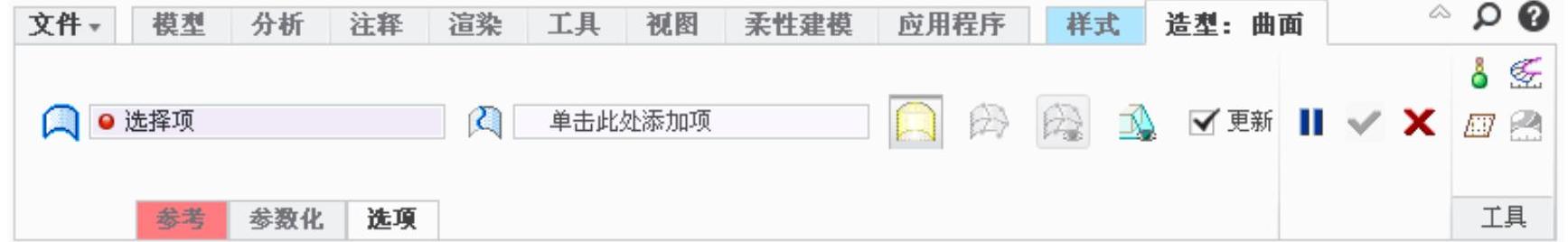

图8.4.1 “造型：曲面”操控板（一）

Step4.在图8.4.2中，选取ISDX曲线1；然后按住键盘上的Ctrl键，分别选取ISDX曲线2、ISDX曲线3和ISDX曲线4（注意：这四条ISDX曲线的选择顺序可随意改变），此时系统便以这四条ISDX曲线为边界形成一个ISDX曲面。此时“造型：曲面”操控板（二）如图8.4.3所示。

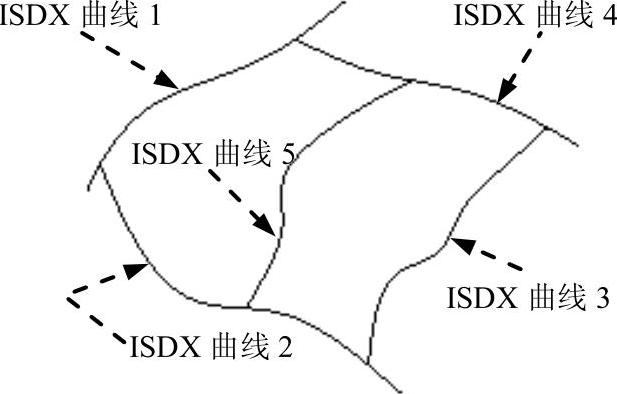

图8.4.2 模型

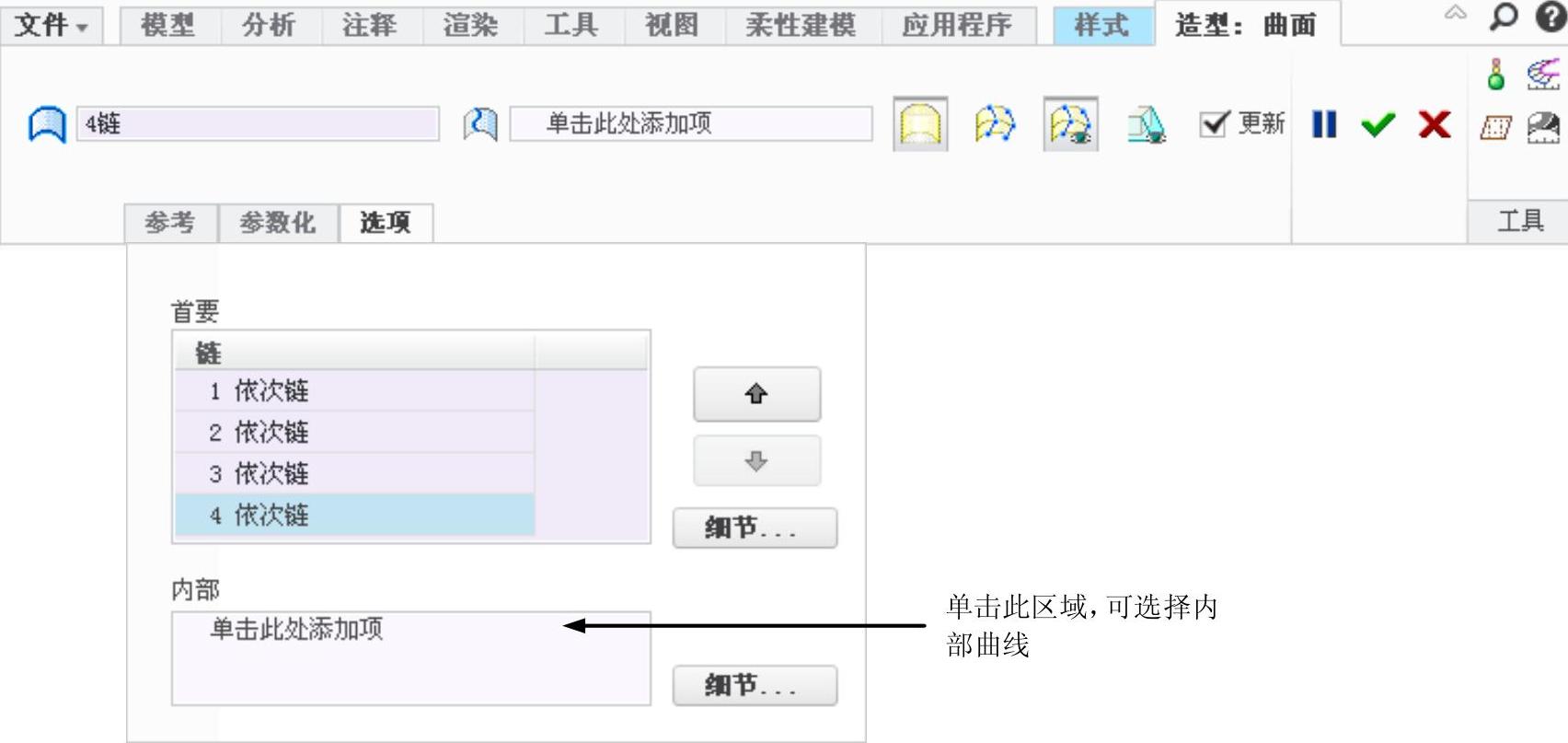

图8.4.3 “造型：曲面”操控板（二）

Step5.如果希望前面创建的ISDX曲面通过图8.4.2所示的ISDX曲线5，可在图8.4.3所示的“造型：曲面”操控板中，单击下面的区域，然后选取ISDX曲线5，这样ISDX曲面便通过ISDX曲线5，结果如图8.4.4所示。此时“造型：曲面”操控板（三）如图8.4.5所示。

Step6.完成ISDX曲面的创建后，单击“造型：曲面”操控板中的按钮。

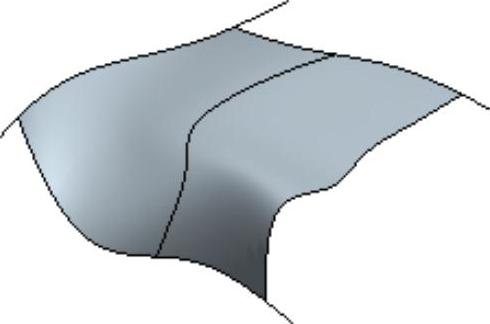

图8.4.4 创建ISDX曲面

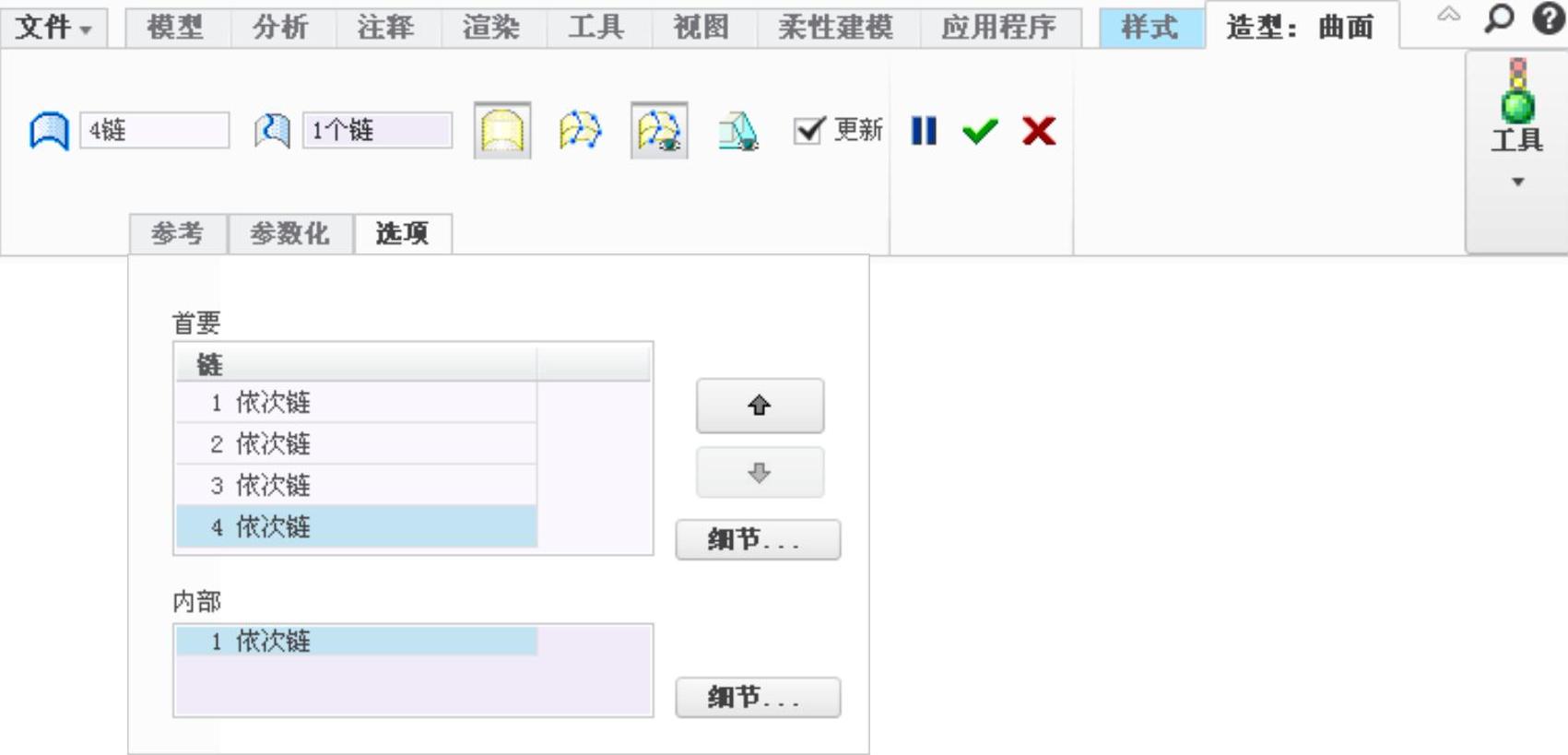

图8.4.5 “造型：曲面”操控板（三）
