9.2.9  焊缝(Weld)接头

9.2.9 焊缝(Weld)接头

焊缝接头如图9.2.27所示,它将两个元件粘接在一起。在这种类型的接头中,连接元件和附着元件间没有任何相对运动。

焊缝接头的约束只能是坐标系对齐约束。

焊缝接头不提供平移自由度和旋转自由度。

注意:当连接元件中包含有连接接头,且要求与同一主体进行环连接(将一个零件环连接到自身的连接)时,应使用焊缝接头,焊缝接头允许系统根据开放的自由度调整元件,以便与主装配件配对。如气缸与气缸固定架间的连接应为焊缝接头。

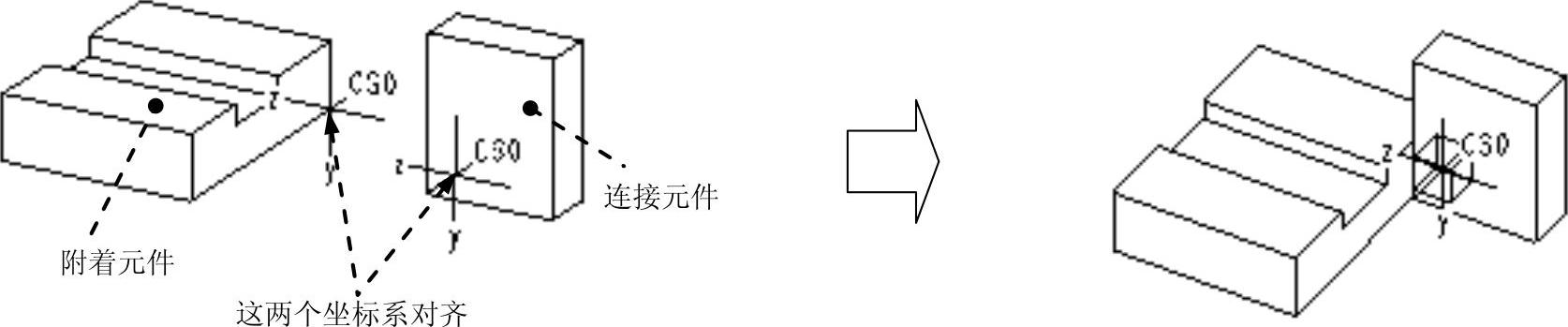

图9.2.27 焊缝(Weld)接头

举例说明如下:

Step1.将工作目录设置至D:\creo2.2\work\ch09\ch09.02\mech8_weld,然后打开装配模型mech_weld.asm。

Step2.在模型树中选取模型978-7-111-42423-9-Chapter09-113.jpg,右击,然后从系统弹出的快捷菜单中选择978-7-111-42423-9-Chapter09-114.jpg命令。

Step3.创建焊缝接头。

(1)在约束集选项列表中选取978-7-111-42423-9-Chapter09-115.jpg选项,此时系统弹出图9.2.28所示的“元件放置”操控板。

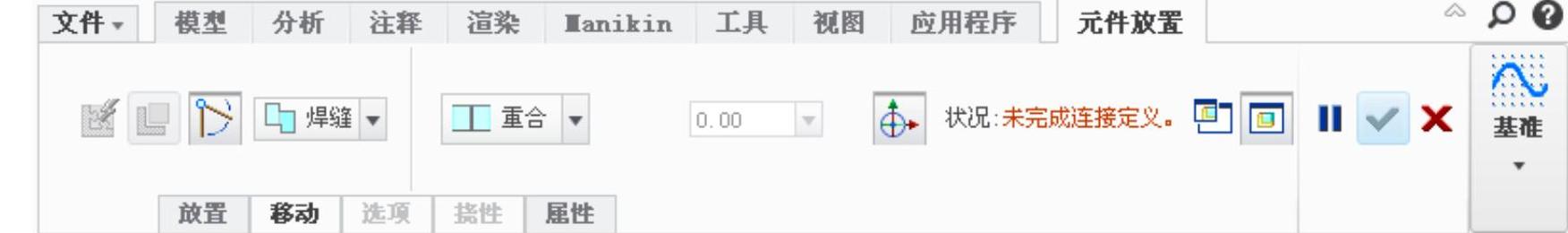

图9.2.28 “元件放置”操控板

(2)单击该操控板菜单中的978-7-111-42423-9-Chapter09-117.jpg选项卡。

(3)定义“坐标系”约束。分别选取图9.2.27中的两个CSO坐标系。978-7-111-42423-9-Chapter09-118.jpg约束的参考如图9.2.29所示。

Step4.单击“元件放置”操控板中的978-7-111-42423-9-Chapter09-119.jpg按钮,完成焊缝接头的创建。

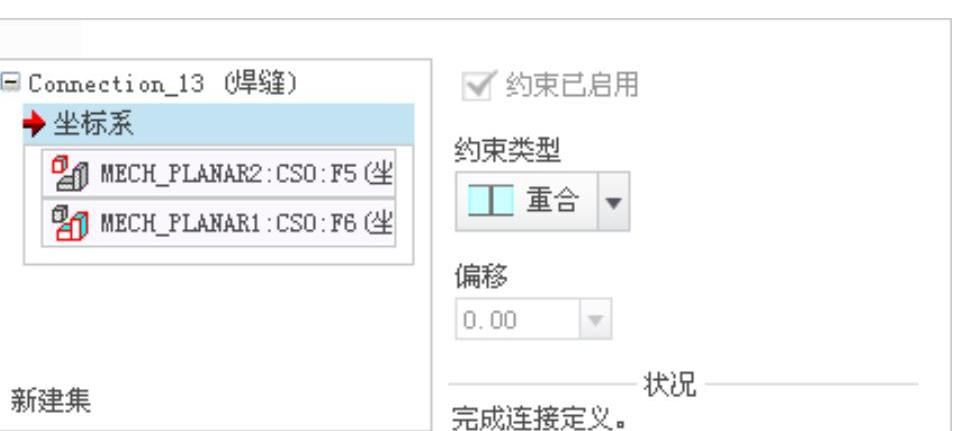

图9.2.29 “坐标系”约束参考
