9.2.6  球（Ball）接头

9.2.6 球（Ball）接头

球接头如图9.2.16所示，在这种类型的接头中，连接元件在约束点上可以沿任何方向相对于附着元件旋转。球接头只能是一个点对齐约束。球接头提供三个旋转自由度，没有平移自由度。

图9.2.16 球（Ball）接头

举例说明如下：

Step1.将工作目录设置至D：\creo2.2\work\ch09\ch09.02\mech5_ball，然后打开装配模型mech_ball.asm。

Step2.在模型树中选取模型，右击，然后从系统弹出的快捷菜单中选择命令。

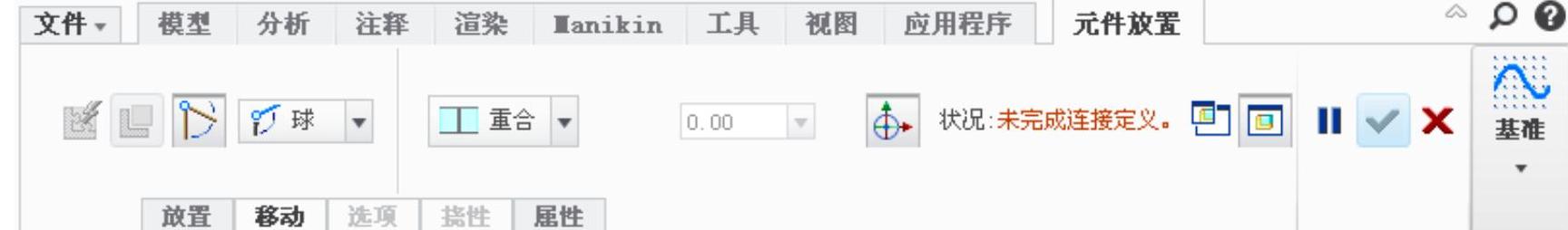

图9.2.17 “元件放置”操控板(https://www.daowen.com)

Step3.创建球接头。

①在约束集选项列表中选取选项，此时系统弹出图9.2.17所示的“元件放置”操控板。

②单击该操控板菜单中的选项卡。

③定义“点对齐”约束。分别选取图9.2.16中的两个点。约束的参考如图9.2.18所示。

Step4.单击“元件放置”操控板中的按钮，完成球接头的创建。

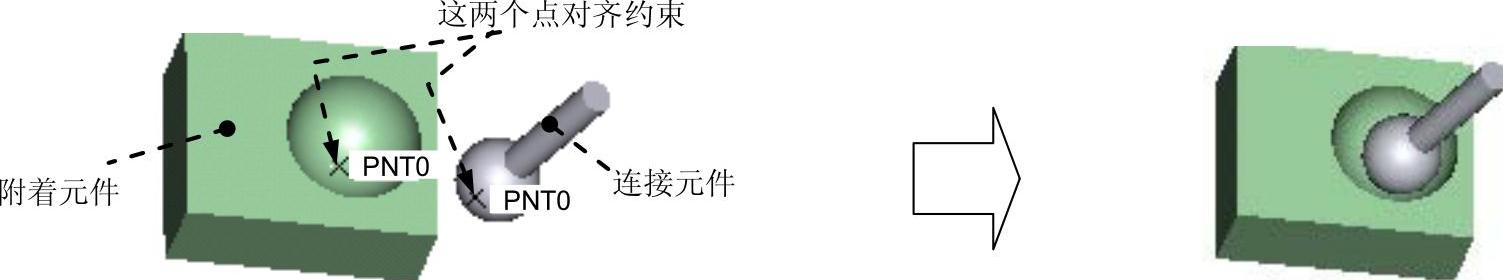

图9.2.18 “点对齐”约束参考
