9.2.7 轴承（Bearing）接头

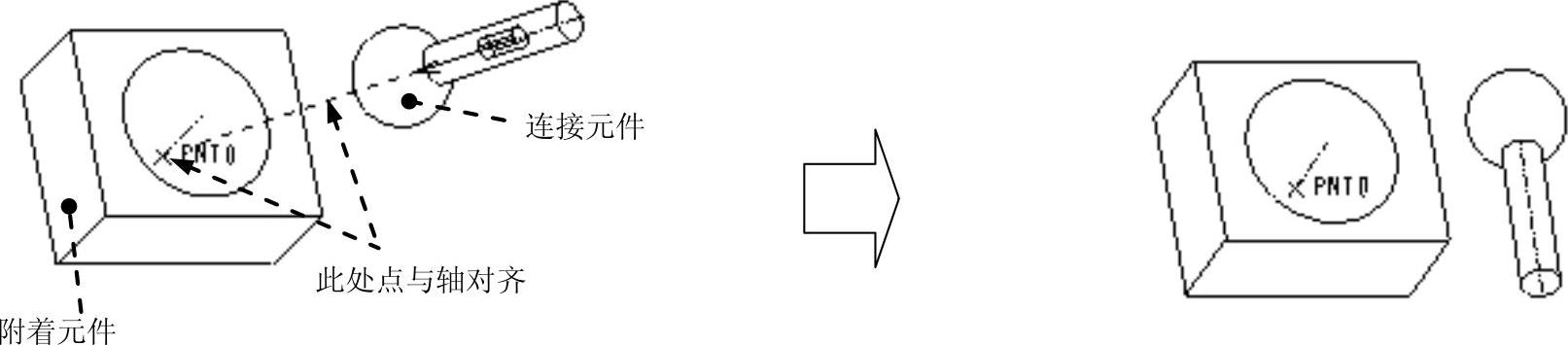

轴承接头是球接头和滑动杆接头的组合，如图9.2.19所示，在这种类型的接头中，连接元件既可以在约束点上沿任何方向相对于附着元件旋转，也可以沿对齐的轴线移动。

轴承接头需要的约束是一个点与边线（或轴）的对齐约束。

轴承接头提供一个平移自由度和三个旋转自由度。


图9.2.19 轴承（Bearing）接头

举例说明如下：

Step1.将工作目录设置至D：\creo2.2\work\ch09\ch09.02\mech6_bearing，然后打开装配模型mech_bearing.asm。

Step2.在模型树中选取模型978-7-111-42423-9-Chapter09-91.jpg，右击，然后从系统弹出的快捷菜单中选择978-7-111-42423-9-Chapter09-92.jpg命令。

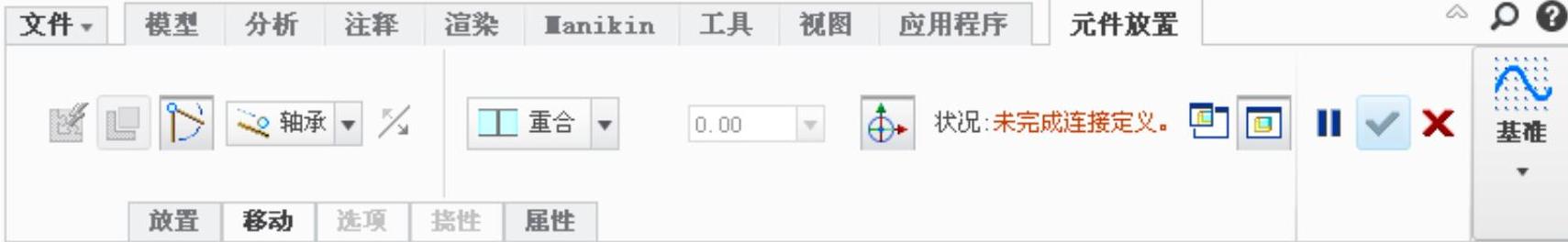

图9.2.20 “元件放置”操控板

Step3.创建轴承接头。

①在约束集选项列表中选取978-7-111-42423-9-Chapter09-94.jpg选项，此时系统弹出图9.2.20所示的“元件放置”操控板。

②单击该操控板菜单中的978-7-111-42423-9-Chapter09-95.jpg选项卡。

③定义“点对齐”约束。分别选取图9.2.19中的点和轴线（元件MECH_BALL1.PRT上的点PNT0和元件MECH_BALL2.PRT上的中心轴线）。978-7-111-42423-9-Chapter09-96.jpg约束的参考如图9.2.21所示。

Step4.单击“元件放置”操控板中的978-7-111-42423-9-Chapter09-97.jpg按钮，完成轴承接头的创建。

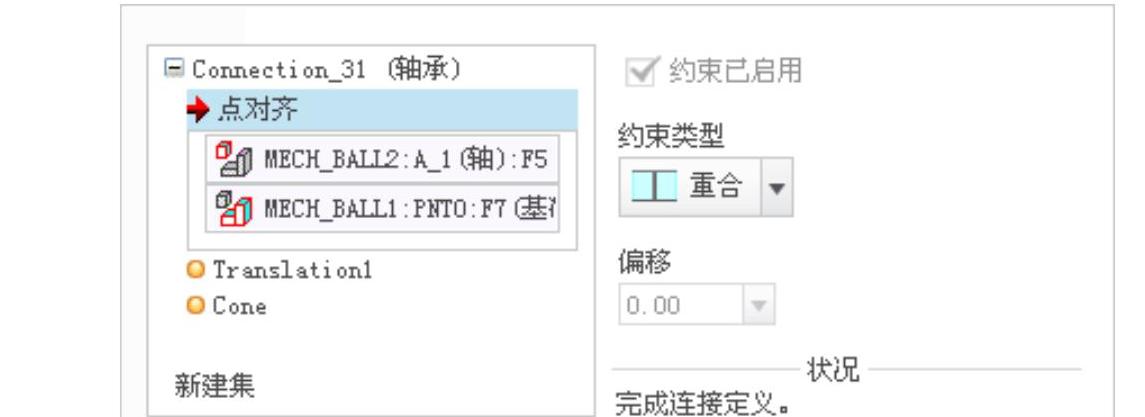

图9.2.21 “点对齐”约束参考
