10.2.5 建立时间与显示间的关系
建立时间与显示间的关系，即定时显示功能，可以控制组件元件在动画运行或回放过程中的显示样式，例如：一些元件不可见，或者显示为“线框”、“隐藏线”方式等。此处的显示样式可以预先使用视图管理器工具进行设置、保存。下面举例说明建立时间与显示关系的一般操作过程。
Step1.设置工作目录和打开文件。
（1）将工作目录设置至D：\creo2.2\work\ch10\ch10.02\time_display。
（2）打开文件display_mold.asm。
Step2.单击
功能选项卡
区域中的“动画”按钮
，系统进入“动画”模块。
Step3.单击
功能选项卡
区域中的“定时样式”按钮
，系统弹出图10.2.39所示的“定时样式”对话框。

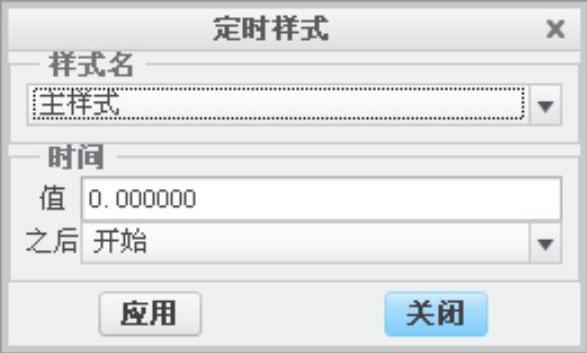

图10.2.39 “定时样式”对话框
Step4.建立第一个时间与显示间的关系。
（1）在“定时样式”对话框的
栏中选取“主样式”，如图10.2.39所示。
（2）单击“定时样式”对话框中的
按钮，定时显示事件“主样式1”出现在时间线中，如图10.2.40所示。
图10.2.40 时间域
Step5.建立第二个时间与显示间的关系。
（1）在图10.2.41所示的“定时样式”对话框的
栏中选取STYLE0001。

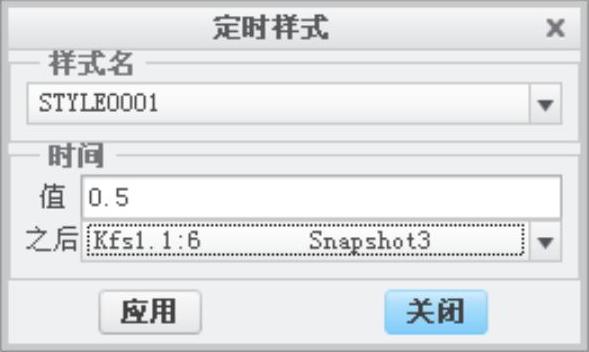

图10.2.41 “定时样式”对话框
说明：STYLE0001是事先通过视图管理器工具进行设置和保存的显示样式。
（2）在对话框的
区中输入时间值0.5，并从
列表中选取一个参考事件Kfs1.1：6Snapshot3，动画将在该时间和参考事件后改变到该显示状态。
（3）单击“定时样式”对话框中的
按钮，定时显示事件STYLE0001出现在时间线中，如图10.2.42所示。

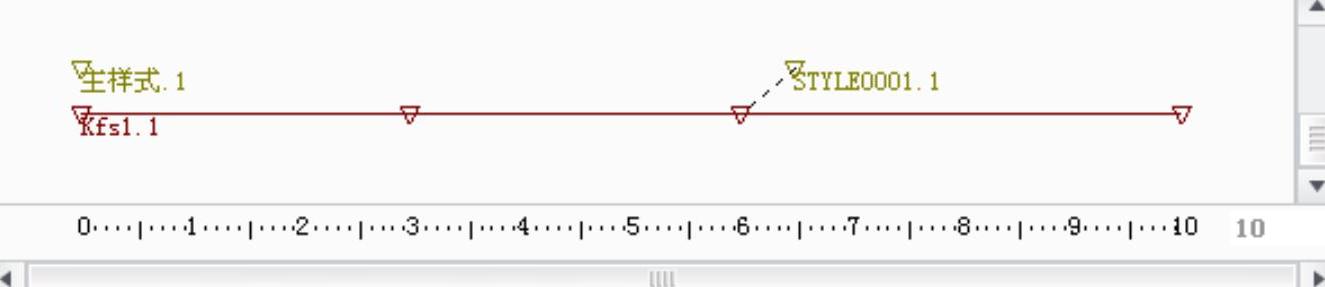

图10.2.42 时间域
Step6.单击“定时样式”对话框中的
按钮。
Step7.在界面中单击“生成并运行动画”按钮
，动画启动，可以观察到动画开始时为“主造型”显示，在Kfs1.1：6 Snapshot3后0.5秒切换到STYLE0001显示。
