10.2.2  创建动画

10.2.2 创建动画

Step1.定义一个主动画。

（1）选择功能选项卡中的命令，系统弹出图10.2.3所示的“定义动画”对话框。

（2）在对话框中输入动画名称display_mold_open，然后单击按钮，关闭对话框。

Step2.定义基体和主体。

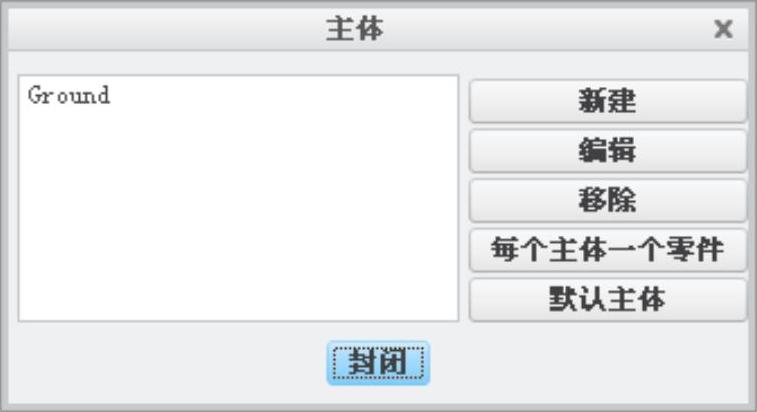

（1）单击功能选项卡区域中的“主体定义”按钮，系统弹出图10.2.4所示的“主体”对话框（一）。

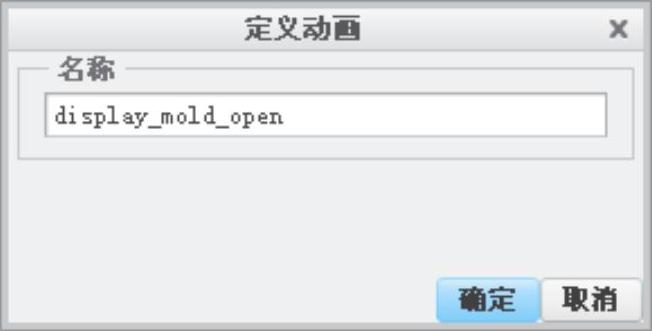

图10.2.3 “定义动画”对话框

图10.2.4 “主体”对话框（一）

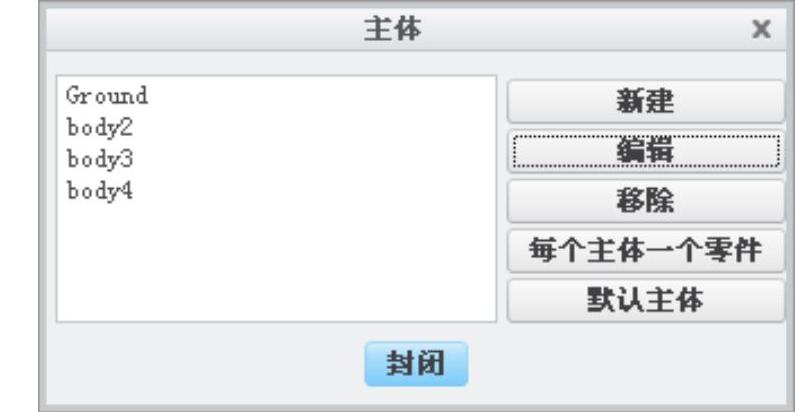

（2）单击对话框中的按钮，系统将所有零件作为主体加入主体列表中，如图10.2.5所示。

（3）选取图10.2.5所示的对话框中的Ground，单击按钮，系统弹出“主体定义”对话框（图10.2.6）及“选择”对话框。

图10.2.5 “主体”对话框（二）

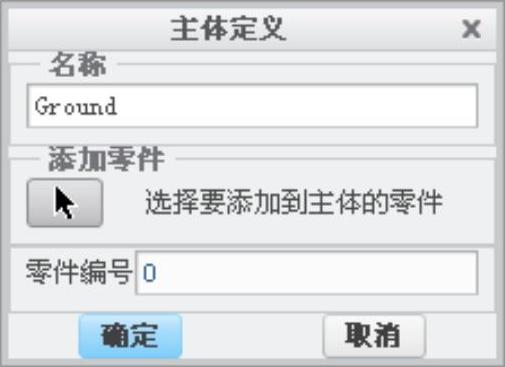

图10.2.6 “主体定义”对话框

（4）定义作为Ground（基体）的零件：在模型树中选取，然后单击“选择”对话框中的按钮，再单击图10.2.6所示的“主体定义”对话框中的按钮。完成后，“主体”对话框如图10.2.7所示。

（5）单击“主体”对话框中的按钮。

Step3.创建快照。单击功能选项卡区域中的“拖动元件”按钮，系统弹出图10.2.8所示的“拖动”对话框，该对话框中有两个选项卡──和，在选项卡中可移动主体并拍取快照，在选项卡中可设置主体间的约束。

（1）创建第一个快照。在图10.2.9所示的状态创建第一个快照，方法是单击“拖动”对话框中的按钮，此时在图10.2.10所示的快照栏中便生成Snapshot1快照。

图10.2.7 “主体”对话框（三）

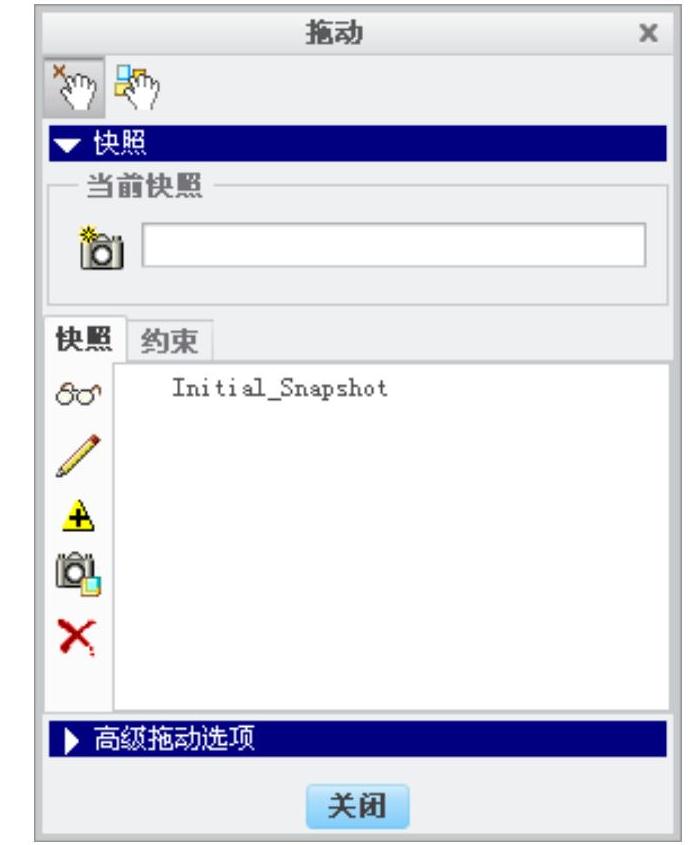

图10.2.8 “拖动”对话框

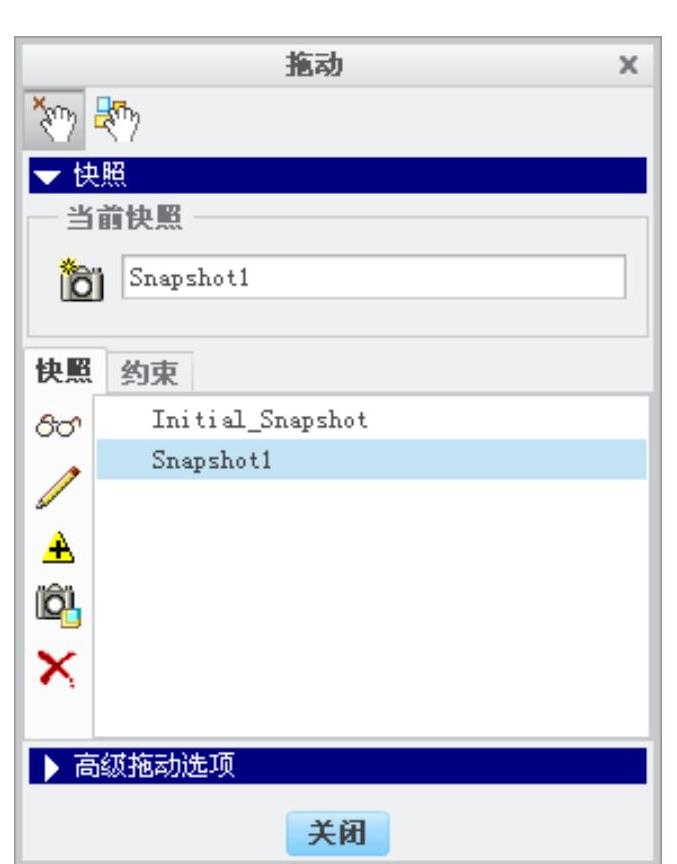

图10.2.10 “拖动”对话框

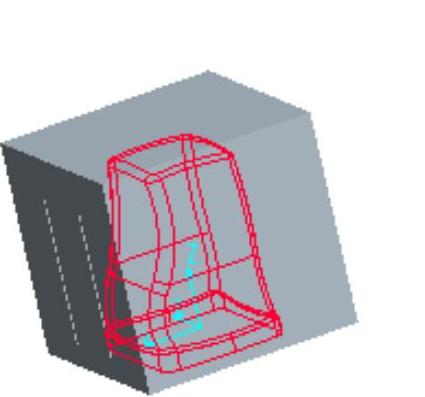

图10.2.9 创建第一个快照

（2）创建第二个快照。

方法一：自由拖动

①在“拖动”对话框中单击“点拖动”按钮，然后单击选取body_vol.prt进行拖动，如图10.2.11所示。

②单击“拖动”对话框中的按钮，生成Snapshot2快照。

方法二：偏移约束

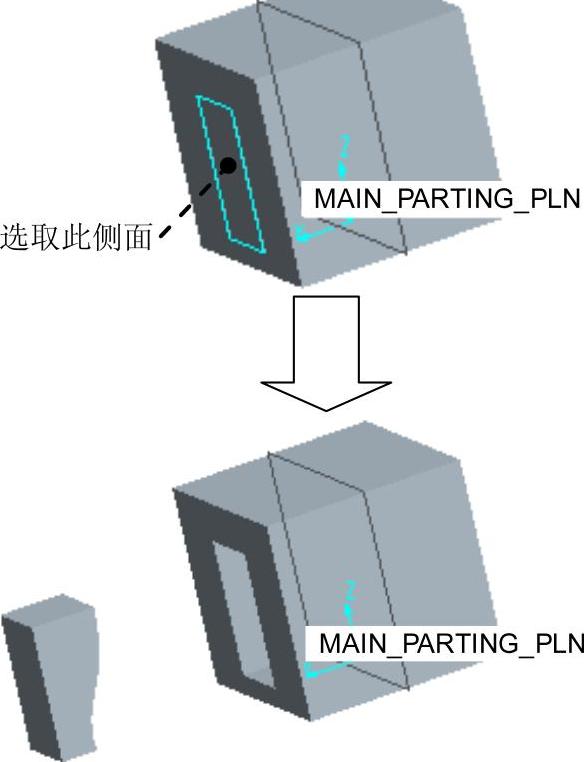

如图10.2.12所示，可以约束body_vol.prt的侧面与基准平面MAIN_PARTING_PLN对齐，然后进行偏移。

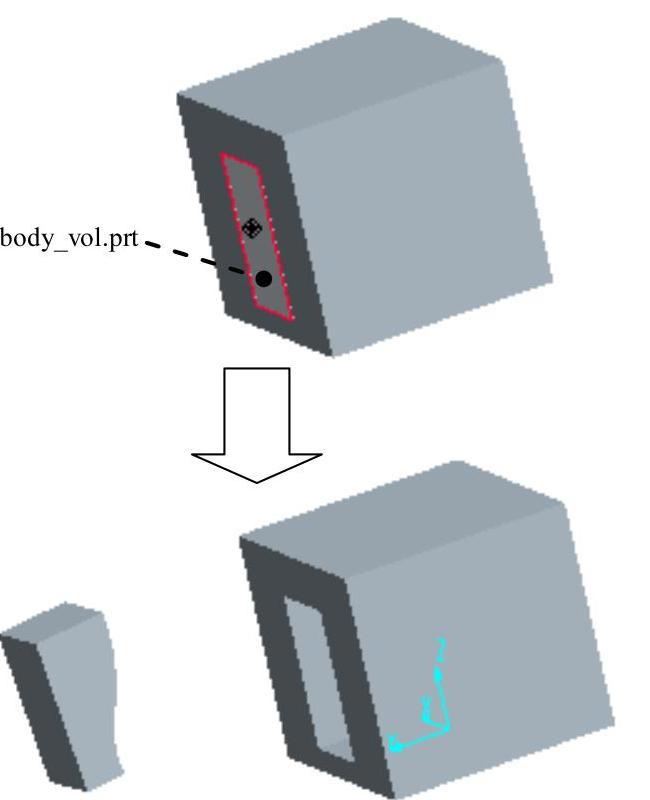

图10.2.11 自由拖动

图10.2.12 偏移约束

①选择“拖动”对话框的选项卡，单击“对齐两个图元”按钮，然后选取图10.2.12所示的body_vol.prt的侧面和基准平面MAIN_PARTING_PLN。

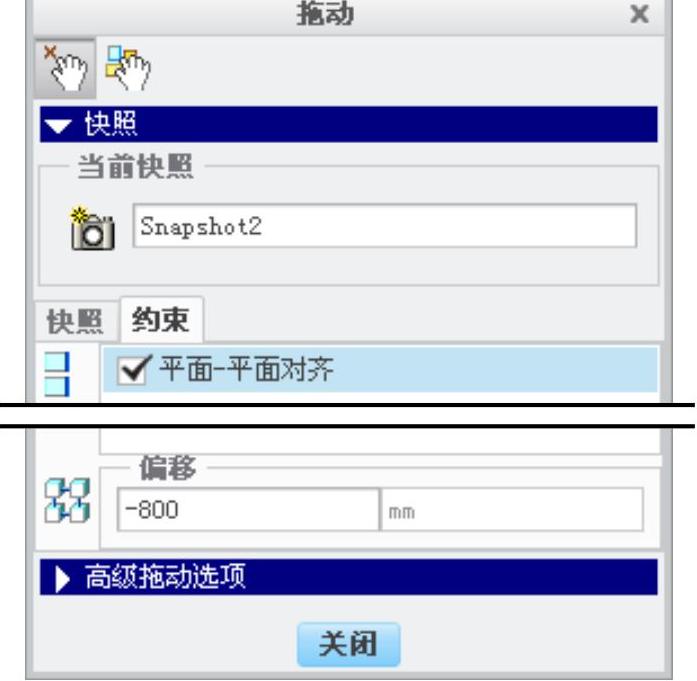

②在图10.2.13所示的选项卡的“偏移”文本框中输入偏距值-800，并按回车键。

③单击“拖动”对话框中的按钮，生成Snapshot2快照。

图10.2.13 “约束”选项卡

（3）创建第三个快照。拖动upper_vol_1.prt，创建第三个快照，位置如图10.2.14所示。

（4）创建第四个快照。采用步骤（2）中的方法拖动lower_vol_2.prt，创建第四个快照，位置如图10.2.15所示。完成后，“拖动”对话框如图10.2.16所示。

（5）单击“拖动”对话框中的按钮。

Step4.创建关键帧序列。

（1）单击功能选项卡区域中的“管理关键帧序列”按钮，系统弹出图10.2.17所示的“关键帧序列”对话框。

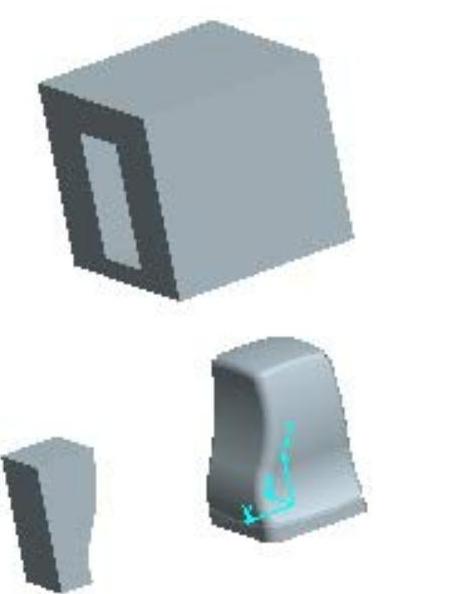

图10.2.14 创建第三个快照

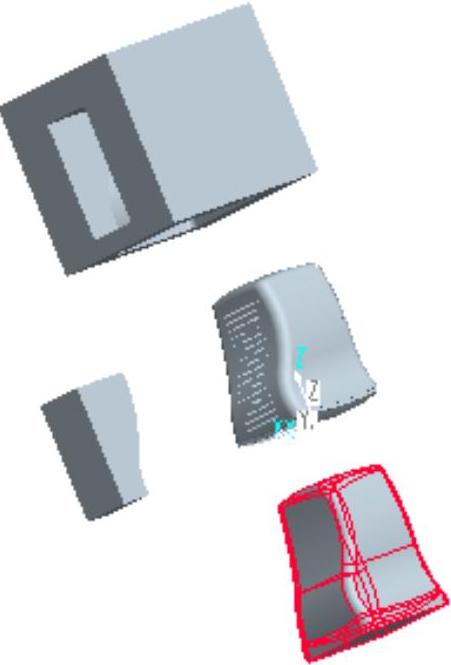

图10.2.15 创建第四个快照

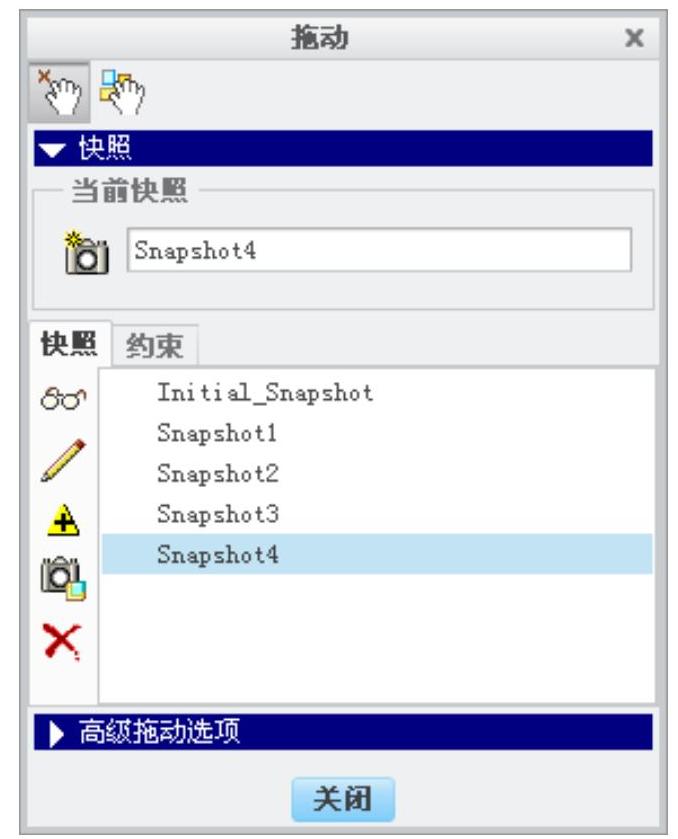

图10.2.16 “拖动”对话框

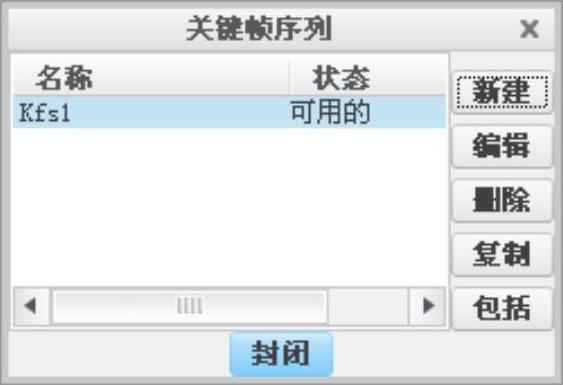

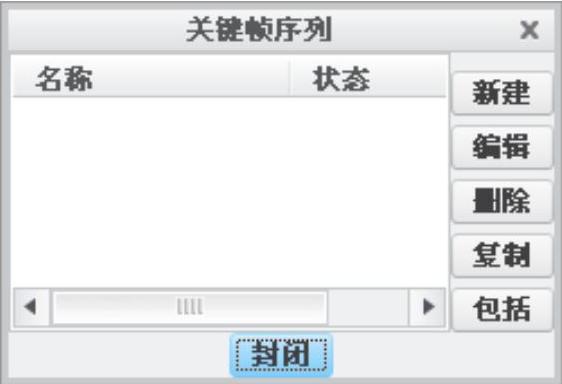

图10.2.17 “关键帧序列”对话框

（2）单击“关键帧序列”对话框中的按钮，系统弹出图10.2.18所示的“关键帧序列”对话框。在“关键帧序列”对话框中包含选项卡（图10.2.18）和选项卡（图10.2.19）。

➢“序列”选项卡

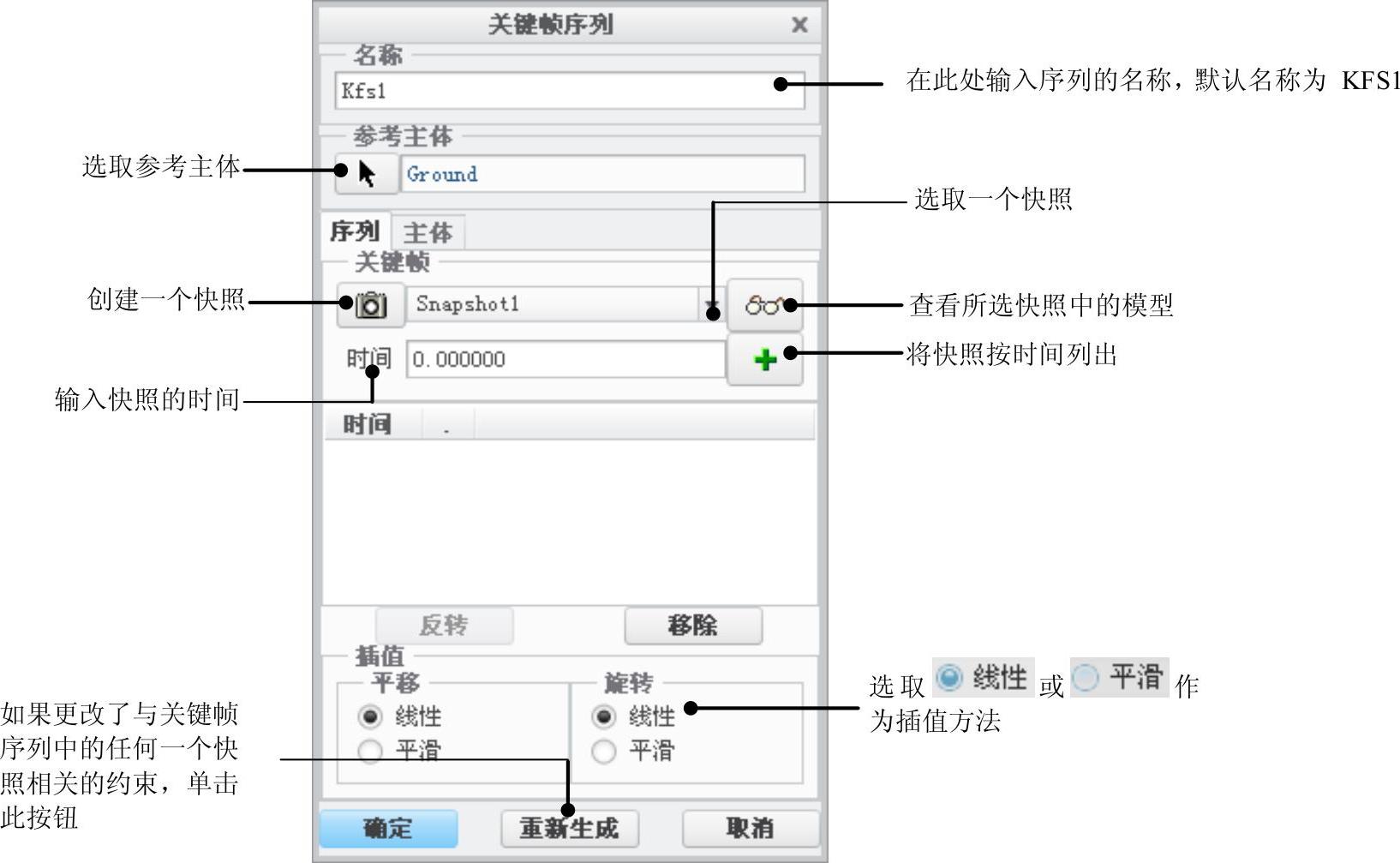

图10.2.18 “序列”选项卡

➢“主体”选项卡

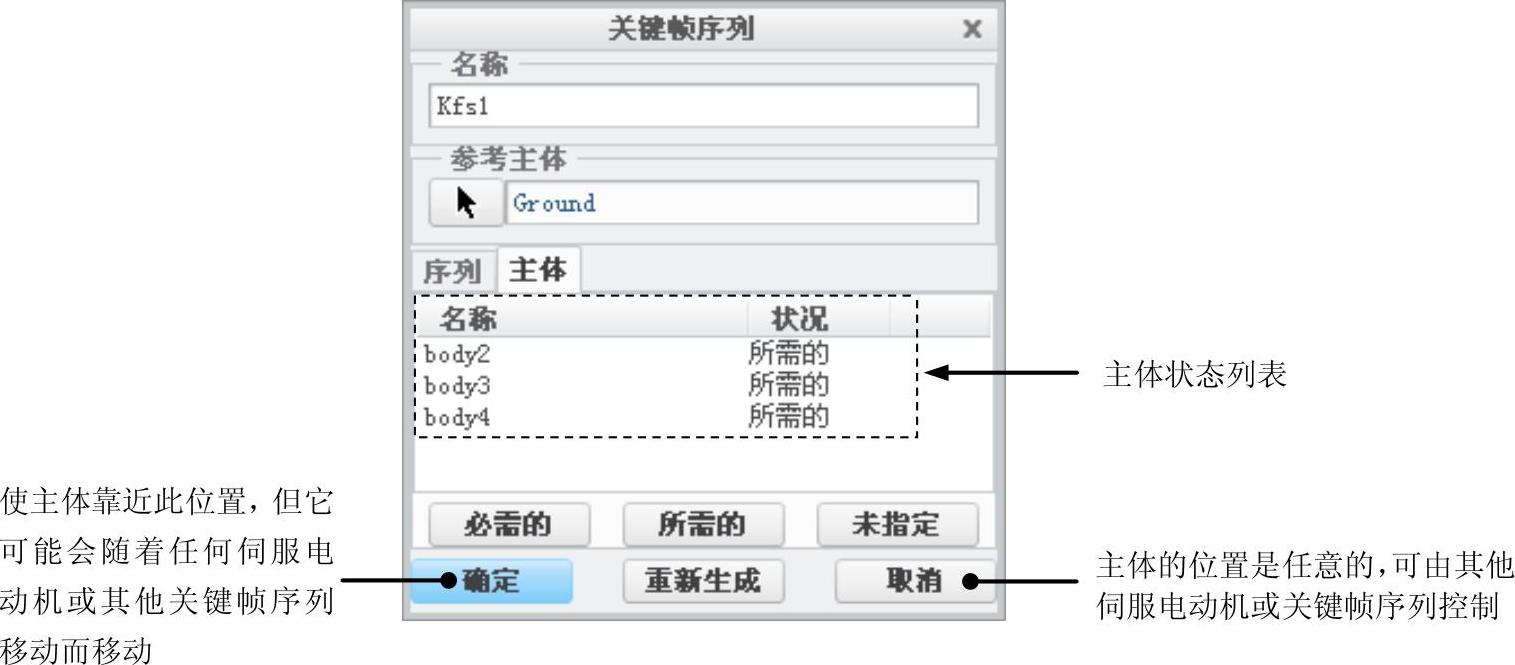

图10.2.19 “主体”选项卡

①在选项卡中的下拉列表中选取快照Snapshot1，采用系统默认的时间，单击按钮；用同样的方法设置Snapshot2、Snapshot3和Snapshot4，设置完成后，对话框如图10.2.20所示。

②单击“关键帧序列”对话框中的按钮。

③在返回的图10.2.21所示的“关键帧序列”对话框中单击按钮。

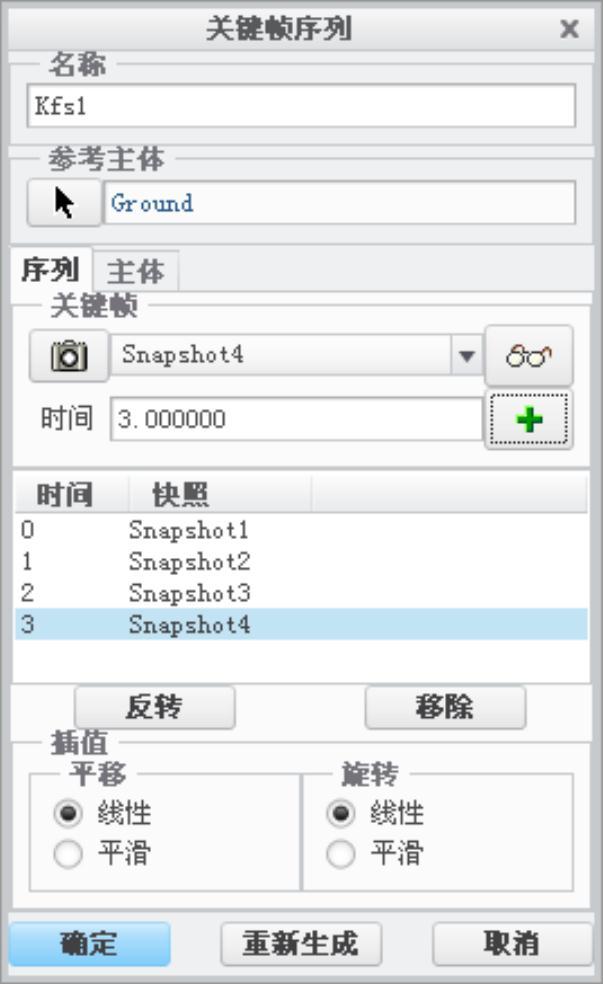

图10.2.20 “关键帧序列”对话框

图10.2.21 “关键帧序列”对话框

Step5.修改时间域。完成上一步操作后，时间域如图10.2.22所示。

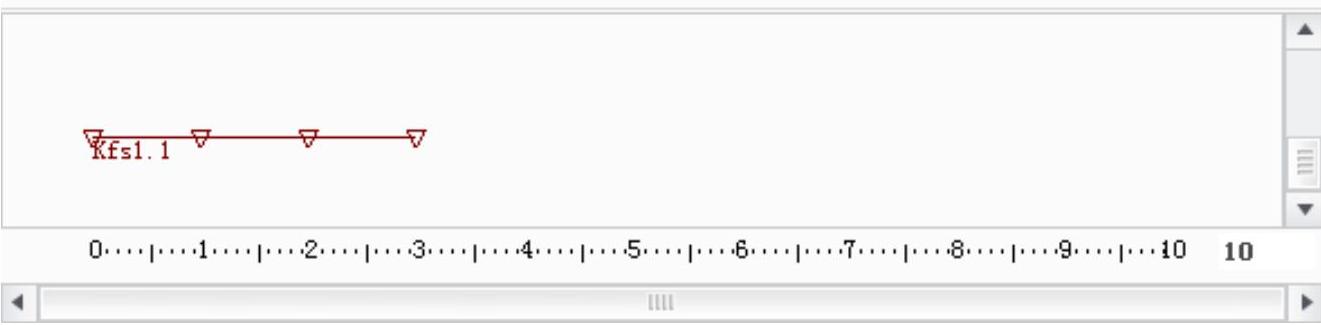

图10.2.22 时间域

动画时间线中的鼠标操作：

●左键可执行单选。 ●中键+拖动可编辑竖向位置。

●Ctrl+左键可执行多选。 ●Shift+Z可撤销以前的操作。

●双击左键可编辑对象。 ●Shift+Y可重做以前的撤销操作。

●左键+拖动可编辑时间。 ●右键可弹出适用于所选对象的菜单。

在时间线上右击，系统会弹出图10.2.23所示的快捷菜单，各项功能操作如下：

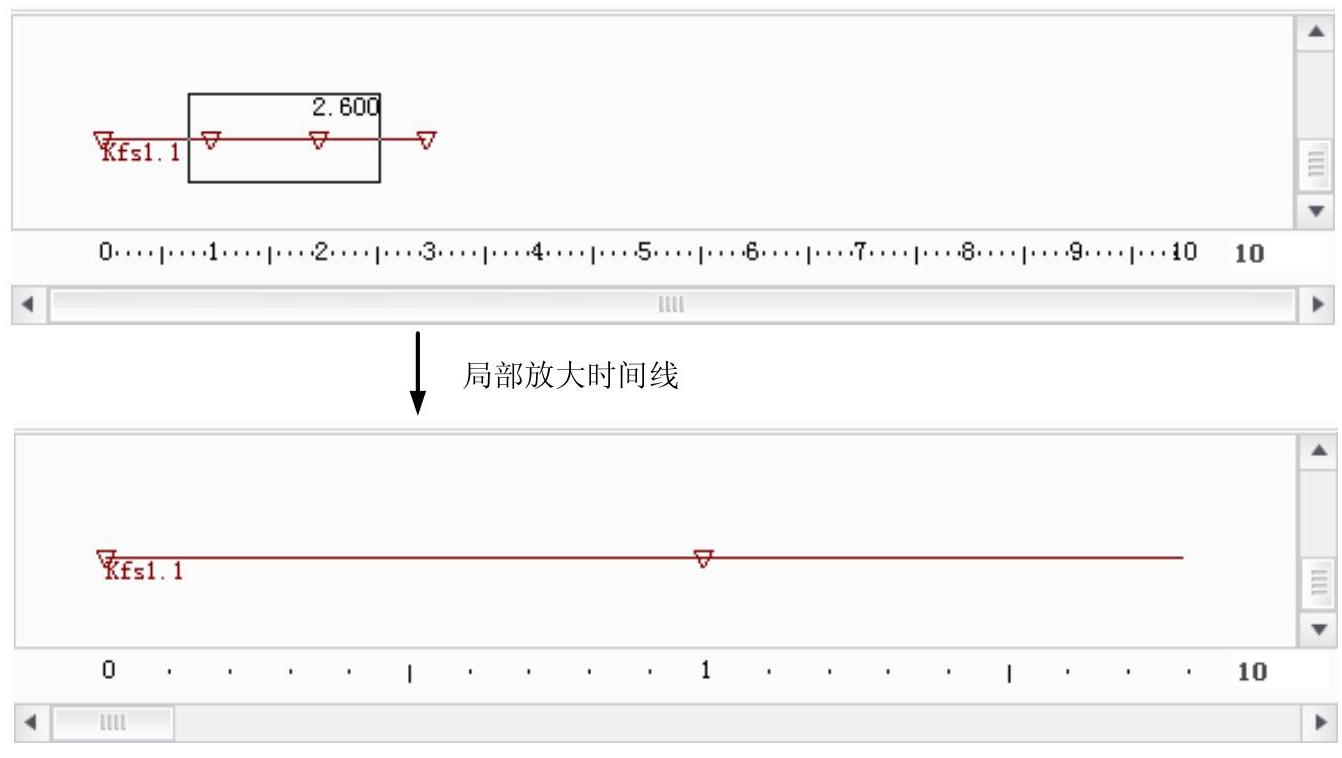

（1）放大时间线。选取图10.2.23所示的菜单中的命令，在时间域中框出要放大的范围，此时时间线就被局部放大了，如图10.2.24所示。

图10.2.23 快捷菜单

图10.2.24 放大时间线

（2）缩小时间线。与“放大”操作相反，如果选取图10.2.23所示的菜单中的命令，则逐步缩小被放大的时间线。

（3）重新调整时间线。选取图10.2.23所示的菜单中的命令，可以恢复到最初的状态，以便进行重新调整。

（4）编辑时间域。选取图10.2.23所示的菜单中的命令，系统弹出图10.2.25所示的“动画时域”对话框。

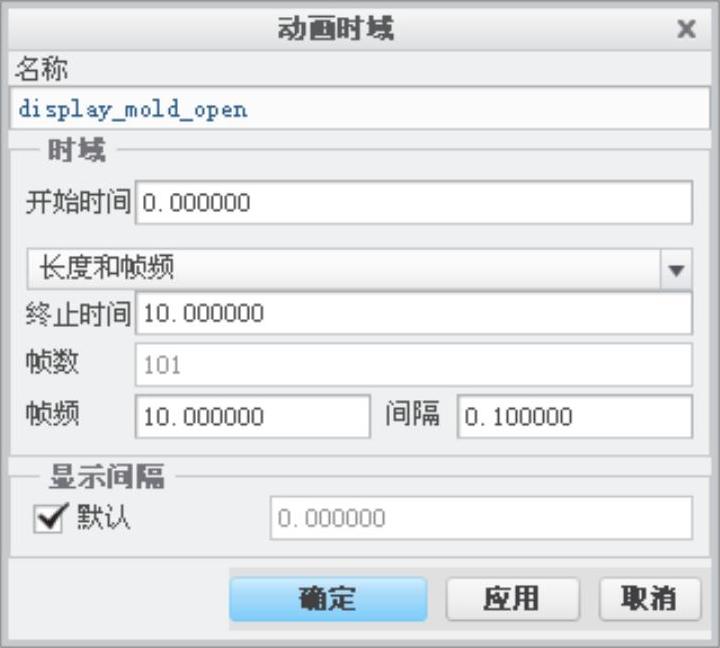

图10.2.25 “动画时域”对话框

Step6.在时间域中修改关键帧。先选取某个关键帧序列，再右击，系统弹出图10.2.26所示的快捷菜单。

（1）编辑时间。选取图10.2.26所示的快捷菜单中的命令，系统弹出图10.2.27所示的“KFS实例”对话框，可以编辑开始时间。

（2）编辑关键帧序列。选取图10.2.26所示的快捷菜单中的命令，系统弹出“关键帧序列”对话框，可以编辑关键帧序列。

（3）复制关键帧。选取图10.2.26所示的快捷菜单中的命令，可以复制一个新的关键帧。

（4）删除关键帧。选取图10.2.26所示的快捷菜单中的命令，可以删除选定的关键帧。

（5）为关键帧选取参考图元。选取图10.2.26所示的快捷菜单中的命令，可以为关键帧选取相关联的参考图元。

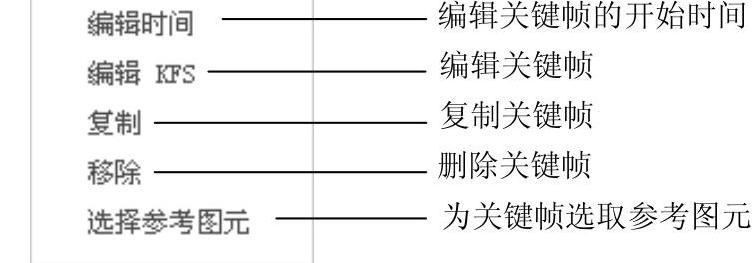

图10.2.26 快捷菜单

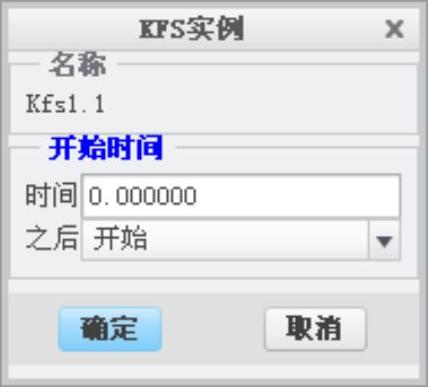

图10.2.27 “KFS实例”对话框

Step7.启动动画。在界面中单击“生成并运行动画”按钮，启动动画进行查看。

Step8.回放动画。单击功能选项卡区域中的“回放”按钮，系统弹出图10.2.28所示的“回放”对话框。

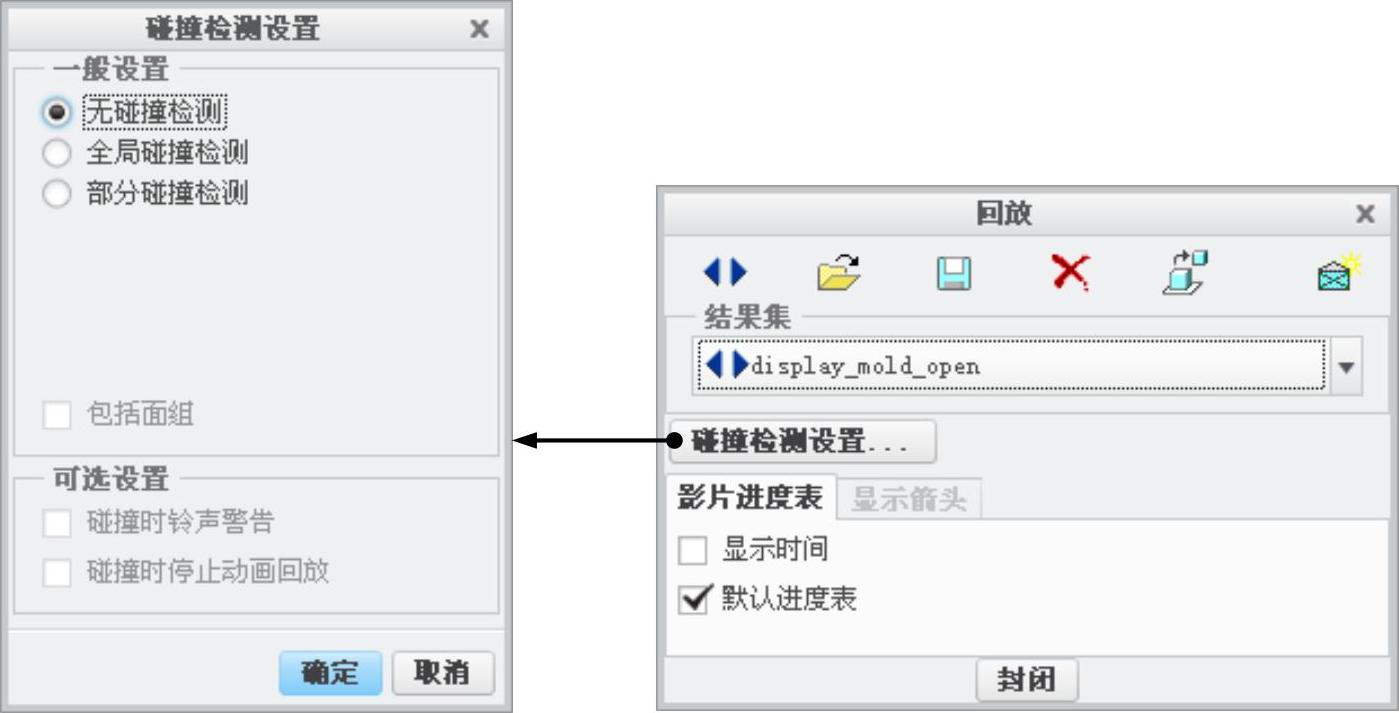

图10.2.28 “回放”对话框

（1）选取动画名称。从下拉列表中选取一个动画名称。

（2）定义回放中的动态干涉检查。选择在回放期间要检测的干涉类型，单击 按钮，系统弹出“碰撞检测设置”对话框。在该对话框中选中单选项。

区域的各选项说明如下：

●单选按钮：回放时，不检查干涉。

●单选按钮：回放时，检测整个装配体中所有元件间的干涉。当系统检测到干涉时，干涉区域将会加亮。

●单选按钮：检查两个（和几个）元件间是否有干涉。

●单选按钮：把曲面作为干涉检测的一部分。

区域中的各复选框的说明如下：

●复选框：发现干涉时，系统是否会发出警报的铃声。

●复选框：如果检测到干涉，就停止回放

（3）生成影片进度表。当回放动画时，可以指定要查看动画的哪一部分，要实现这种功能，需单击“回放”对话框中的；如果要查看整个动画过程，可选中复选框；如果要查看指定的动画部分，则取消选中复选框，此时系统显示图10.2.29所示的“影片进度表”选项卡。

图10.2.29 “影片进度表”选项卡

图10.2.29所示选项卡中有关选项和按钮的含义说明如下：

●开始：指定要查看片段的起始时间。起始时间可以大于终止时间，这样就可以反向播放影片。

●终止：指定要查看片段的结束时间。

●（增加影片段）：指定起始时间和终止时间后，单击此按钮可以向回放列表中增加片段。通过多次将其增加到列表中，可以重复播放该片段。

●（更新影片段）：当改变回放片段的起始时间或终止时间后，单击此按钮，系统立即更新起始时间和终止时间。

●（删除影片段）：要删除影片段，选取该片段并单击此按钮。

（4）开始回放演示。在图10.2.29所示的“回放”对话框中，单击“播放当前结果集”按钮，系统弹出图10.2.30所示的“播放”操控板。

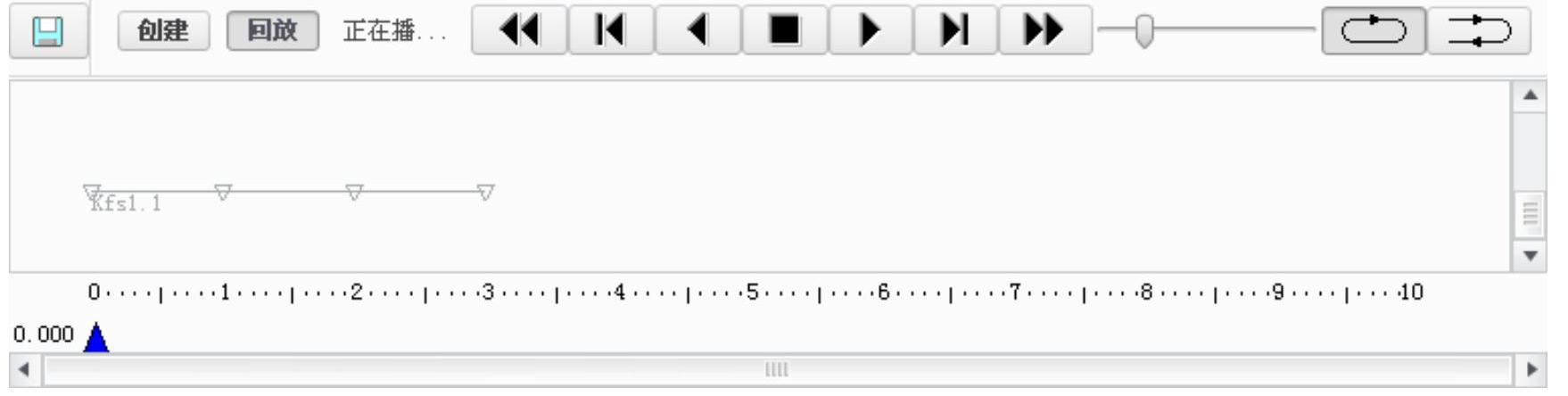

图10.2.30 “播放”操控板

图10.2.30所示“播放”操控板中各按钮的说明如下：

●：向前播放 ●：显示下一帧

●：停止播放 ●：将动画设置到结尾

●：向后播放 ●：重复动画

●：将动画重新设置到开始 ●：在结尾处反转

●：显示上一帧 ●速度滑杆：改变动画的速度

（5）制作播放文件。单击图10.2.30所示“播放”操控板中的按钮，系统弹出图10.2.31所示的“捕获”对话框，进行相应的设置后，单击按钮即可生成一个*.mpg文件，该文件可以在其他软件（例如Windows Media Player）中播放。

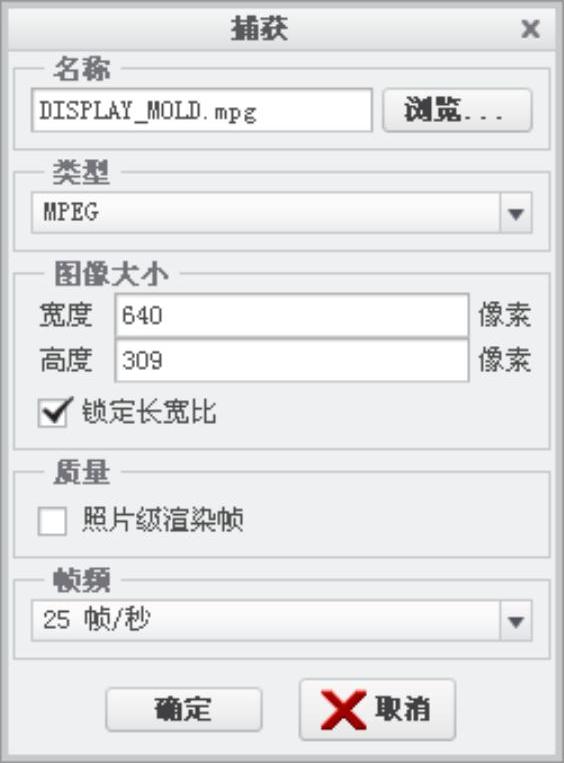

图10.2.31 “捕获”对话框
