12.2.2  选择切口类曲面

12.2.2 选择切口类曲面

使用选择切口类曲面命令,可以方便选择切口曲面,包括两种方式的选择:一种是使用“切口”命令图示来选择形成切口的曲面;另外一种是使用“切口和附加切口”命令图示来选择形成切口以及与其相交的附属曲面。下面以图12.2.9所示的例子介绍选择切口类曲面的操作方法。

Step1.将工作目录设置至D:\creo2.2\work\ch12\ch12.02。打开文件cut_select_ex.prt。

Step2.选择切口曲面。选择图12.2.10所示的模型表面,单击图示功能选项卡图示区域中的“切口”按钮图示,系统选中切口曲面,结果如图12.2.11所示。

图示

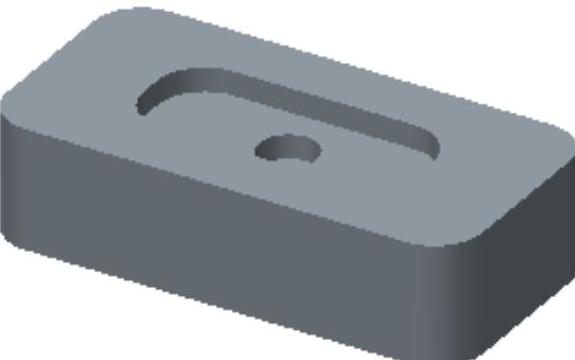

图12.2.9 打开模型文件

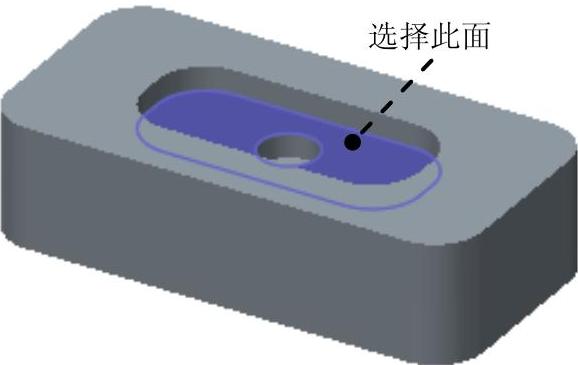

图示

图12.2.10 选择曲面对象(https://www.daowen.com)

Step3.选择切口和附加切口曲面。重新选择图12.2.10所示的模型表面,单击图示功能选项卡图示区域中的“切口和附加切口”按钮图示,系统选中切口曲面,结果如图12.2.12所示。

图示

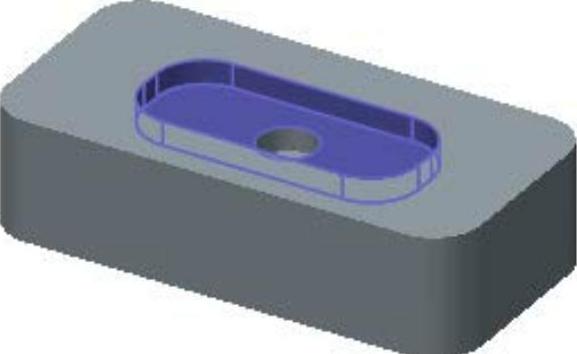

图12.2.11 选择切口曲面

图示

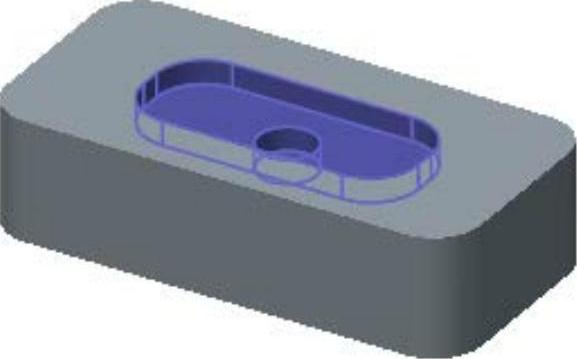

图12.2.12 选择切口和附加切口曲面

说明:使用“切口和附加切口”命令来选择切口曲面时,和使用“带有附属形状的凸台”命令来选择凸台曲面一样,系统会自动选择与选定曲面小的切口曲面而不会选择比该面大的切口曲面。
