12.2.3 选择圆角类曲面

使用选择圆角类曲面命令，可以方便选择圆角曲面，包括两种方式的选择：一种是使用“圆形”命令978-7-111-42423-9-Chapter12-35.jpg来选择形成倒圆角的曲面；另外一种是使用“倒圆角和附加倒圆角”命令978-7-111-42423-9-Chapter12-36.jpg来选择形成倒圆角以及与其延伸过渡的相等半径的圆角曲面。下面以图12.2.13所示的例子介绍选择圆角类曲面的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.02。打开文件round_select_ex.prt。

Step2.选择圆形曲面。选择图12.2.10所示的圆角表面，单击978-7-111-42423-9-Chapter12-37.jpg功能选项卡978-7-111-42423-9-Chapter12-38.jpg区域中的“圆形”按钮978-7-111-42423-9-Chapter12-39.jpg，系统选中圆形曲面，结果如图12.2.14所示。


图12.2.13 打开模型文件

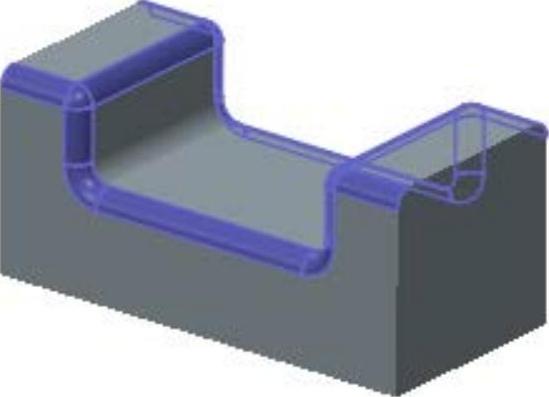

图12.2.14 选择曲面对象

Step3.选择倒圆角和附加倒圆角曲面。重新选择图12.2.15所示的模型表面，单击978-7-111-42423-9-Chapter12-42.jpg功能选项卡978-7-111-42423-9-Chapter12-43.jpg区域中的“倒圆角和附加倒圆角”按钮978-7-111-42423-9-Chapter12-44.jpg，系统选中圆角曲面，结果如图12.2.16所示。

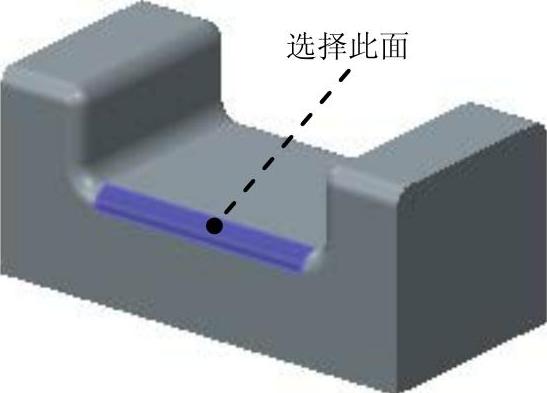

图12.2.15 选择圆形曲面

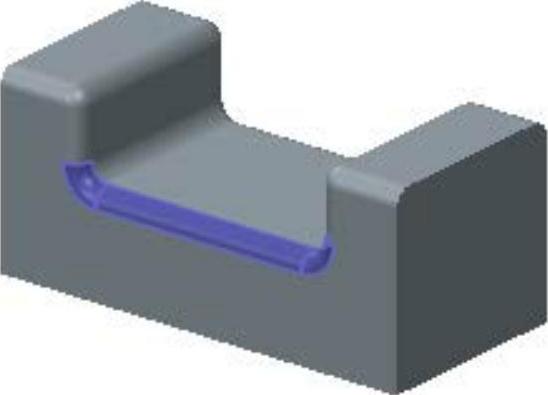

图12.2.16 选择倒圆角和附加倒圆角曲面
