12.2.4  几何规则选取

2025年09月26日
版权
12.2.4 几何规则选取

在选择曲面对象时，除了以上介绍的三种常用方法之外，还可以使用几何规则命令来选择曲面对象，该种方式的选择是前面三种方法的补充。下面以图12.2.17所示的例子介绍使用几何规则选取对象的操作方法。

Step1.将工作目录设置至D：\creo2.2\work\ch12\ch12.02。打开文件law_select_ex.prt。

Step2.选择图12.2.18所示的模型表面为基础曲面，单击978-7-111-42423-9-Chapter12-47.jpg功能选项卡978-7-111-42423-9-Chapter12-48.jpg区域中的“几何规则”按钮978-7-111-42423-9-Chapter12-49.jpg，系统弹出图12.2.19所示的“几何规则”对话框（一）。


图12.2.17 打开模型文件

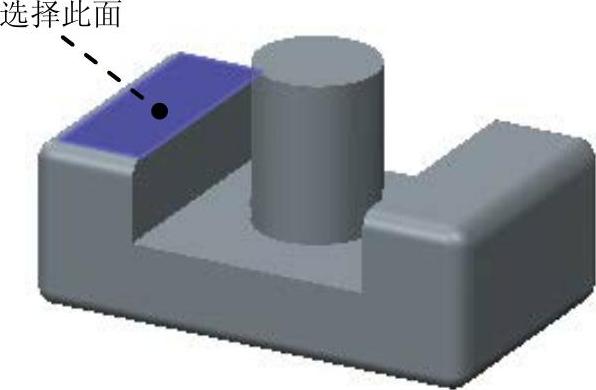

图12.2.18 选择曲面对象

Step3.在对话框中选中978-7-111-42423-9-Chapter12-52.jpg复选框，单击978-7-111-42423-9-Chapter12-53.jpg按钮，系统选中与基础曲面共面的曲面对象，结果如图12.2.20所示。

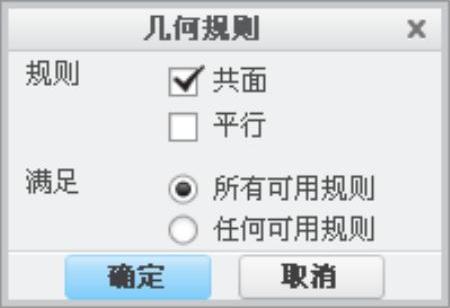

图12.2.19 “几何规则”对话框（一）

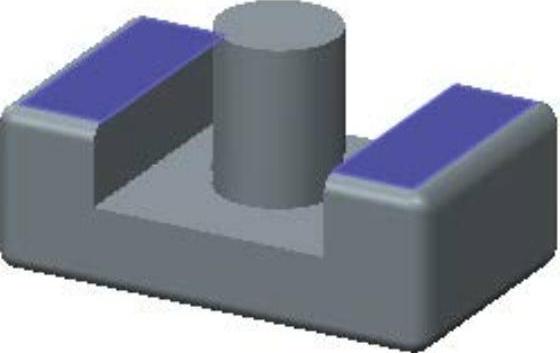

图12.2.20 选择共面曲面

Step4.重新选择图12.2.18所示的模型表面为基础曲面，单击978-7-111-42423-9-Chapter12-56.jpg功能选项卡978-7-111-42423-9-Chapter12-57.jpg区域中的“几何规则”按钮978-7-111-42423-9-Chapter12-58.jpg，系统弹出“几何规则”对话框。

Step5.在对话框中选中978-7-111-42423-9-Chapter12-59.jpg复选框，单击978-7-111-42423-9-Chapter12-60.jpg按钮，系统选中与基础曲面平行的曲面对象，结果如图12.2.21所示。

Step6.选择图12.2.22所示的圆角曲面，单击978-7-111-42423-9-Chapter12-61.jpg功能选项卡978-7-111-42423-9-Chapter12-62.jpg区域中的“几何规则”按钮978-7-111-42423-9-Chapter12-63.jpg，系统弹出图12.2.23所示的“几何规则”对话框（二）。


图12.2.21 选平行曲面

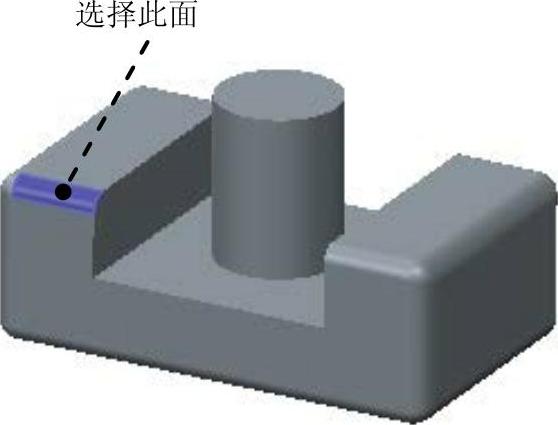

图12.2.22 选择圆角曲面

Step7.在对话框中选中978-7-111-42423-9-Chapter12-66.jpg复选框，单击978-7-111-42423-9-Chapter12-67.jpg按钮，系统选中与基础曲面同轴的圆角曲面对象，结果如图12.2.24所示。

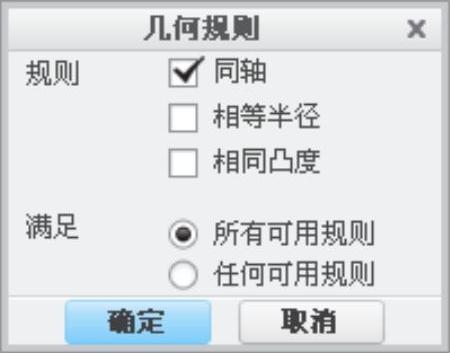

图12.2.23 “几何规则”对话框（二）

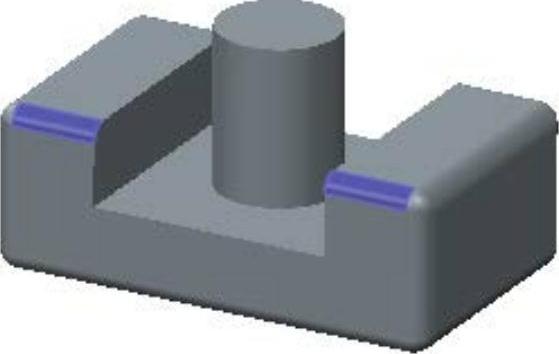

图12.2.24 选同轴圆角曲面

Step8.重新选择图12.2.22所示的圆角曲面，单击978-7-111-42423-9-Chapter12-70.jpg功能选项卡978-7-111-42423-9-Chapter12-71.jpg区域中的“几何规则”按钮978-7-111-42423-9-Chapter12-72.jpg，系统弹出“几何规则”对话框。

Step9.在对话框中选中978-7-111-42423-9-Chapter12-73.jpg复选框，单击978-7-111-42423-9-Chapter12-74.jpg按钮，系统选中与基础曲面等半径的圆角曲面对象，结果如图12.2.25所示。

Step10.重新选择图12.2.22所示的圆角曲面，单击978-7-111-42423-9-Chapter12-75.jpg功能选项卡978-7-111-42423-9-Chapter12-76.jpg区域中的“几何规则”按钮978-7-111-42423-9-Chapter12-77.jpg，系统弹出“几何规则”对话框。

Step911.在对话框中选中978-7-111-42423-9-Chapter12-78.jpg复选框，单击978-7-111-42423-9-Chapter12-79.jpg按钮，系统选中与基础曲面相同凸度的圆角曲面对象，结果如图12.2.26所示。

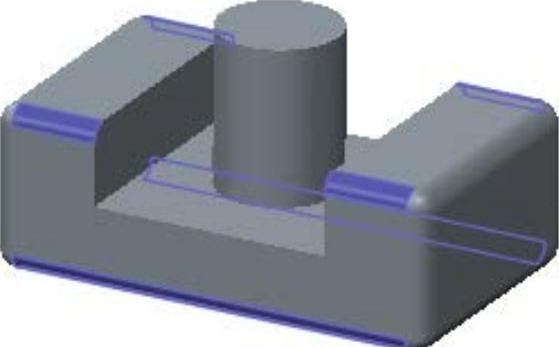

图12.2.25 选择等半径倒圆角曲面

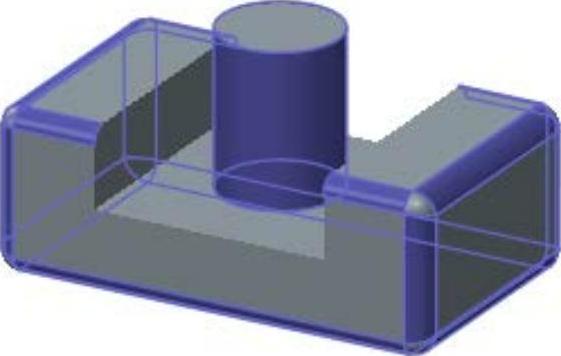

图12.2.26 选择相同凸度倒圆角曲面
