原材料自动上料装置

三 、原材料自动上料装置

实现精冲过程自动化生产，除了压力机本身带有的自动上下料装置以外，还需要原材料的自动上料装置。

1.条料上料装置

使用条料精冲时，自动化生产需要采用条料上料装置，它有各种结构，图1-5-13所示为吸盘式，它装在压力机的进料侧，和进料系统联在一起。

吸盘向下吸起条料后，水平移动到辊道上，辊道和压力机的上下料装置在一条直线上，吸盘将条料放在辊道上后，反向水平移动回到原来位置，等待指令，重复下一次循环。

安装在辊道上的上料器，等待接受料末检测器的指令，将条料输送到接触料端检测器为止，完成一次上料。

2.开卷校直装置

使用卷料精冲时，自动化生产需用开卷校直装置，如图1-5-14所示。

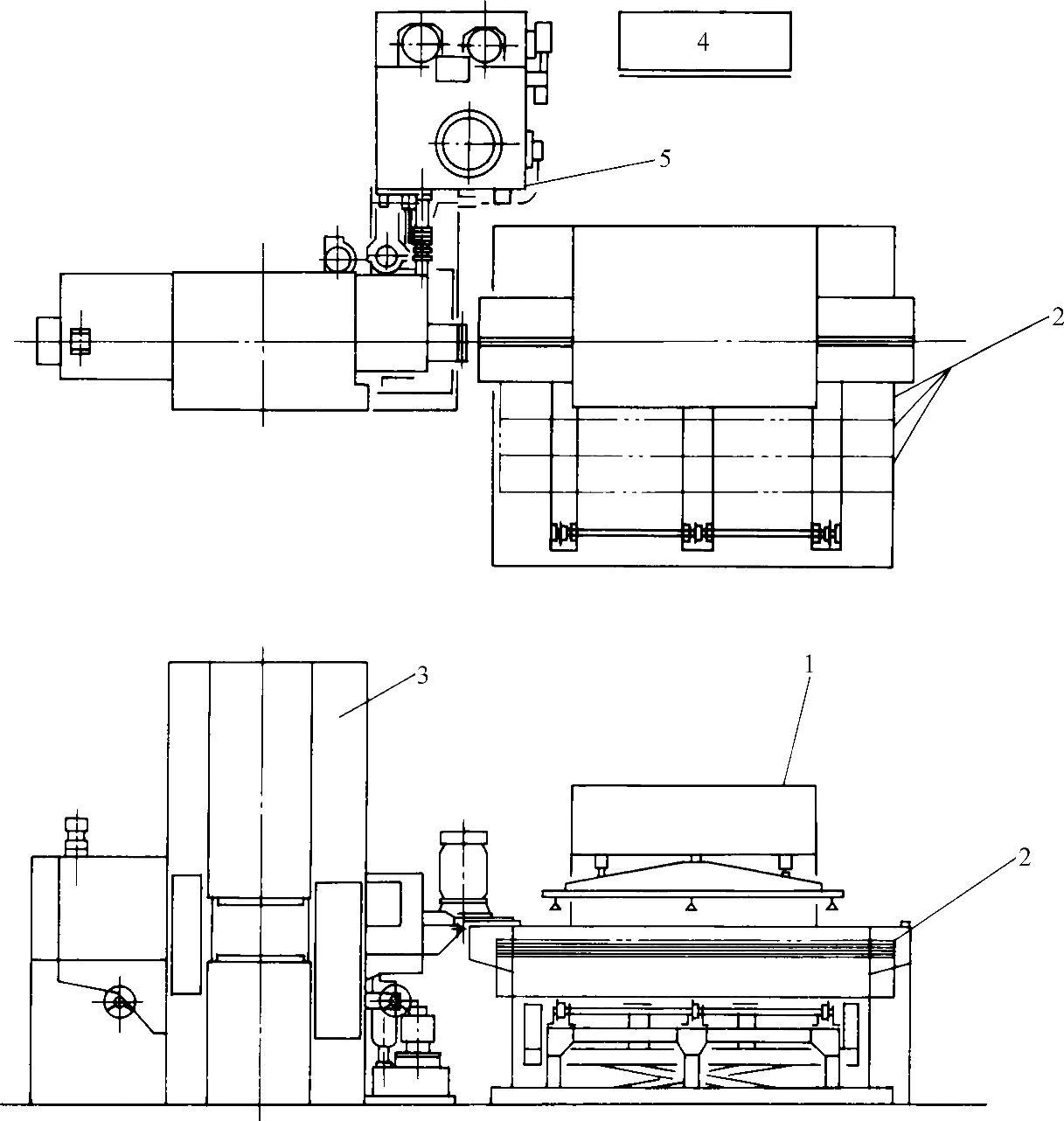

图1-5-13 和精冲压力机匹配的条料自动上料装置

1—吸盘取料器 2—材料 3—压力机 4—配电箱 5—液压系统

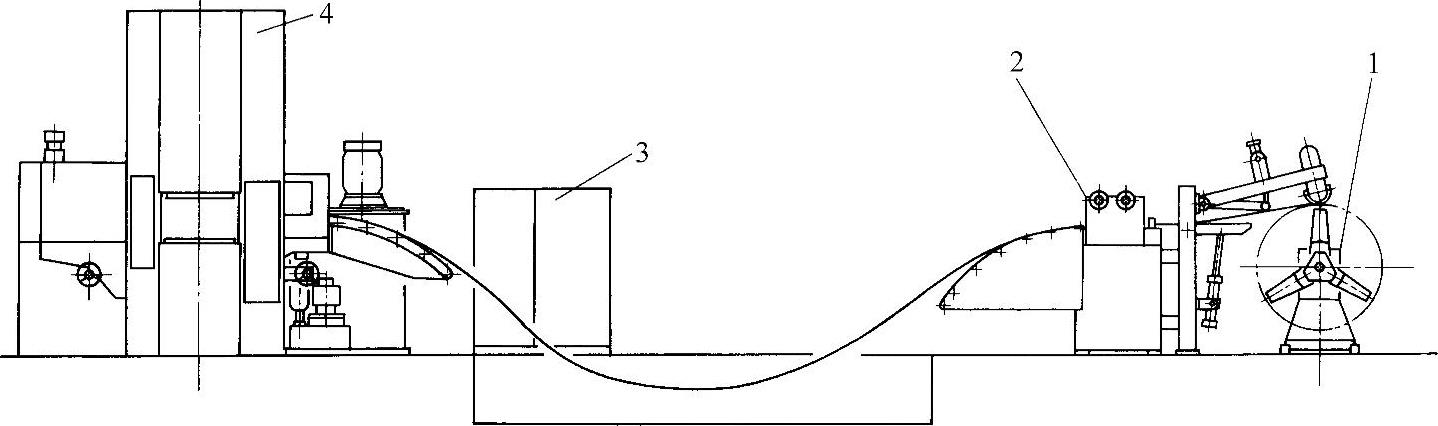

图1-5-14 和精冲压力机联线的开卷校直装置

1—开卷机 2—校直装置 3—电控箱 4—压力机
