挤压液压机的基本结构

挤压液压机一般由机架、主工作缸、运动系统（工作柱塞与活动横梁等）、导向系统、穿孔系统、挤压筒及辅助机构组成。

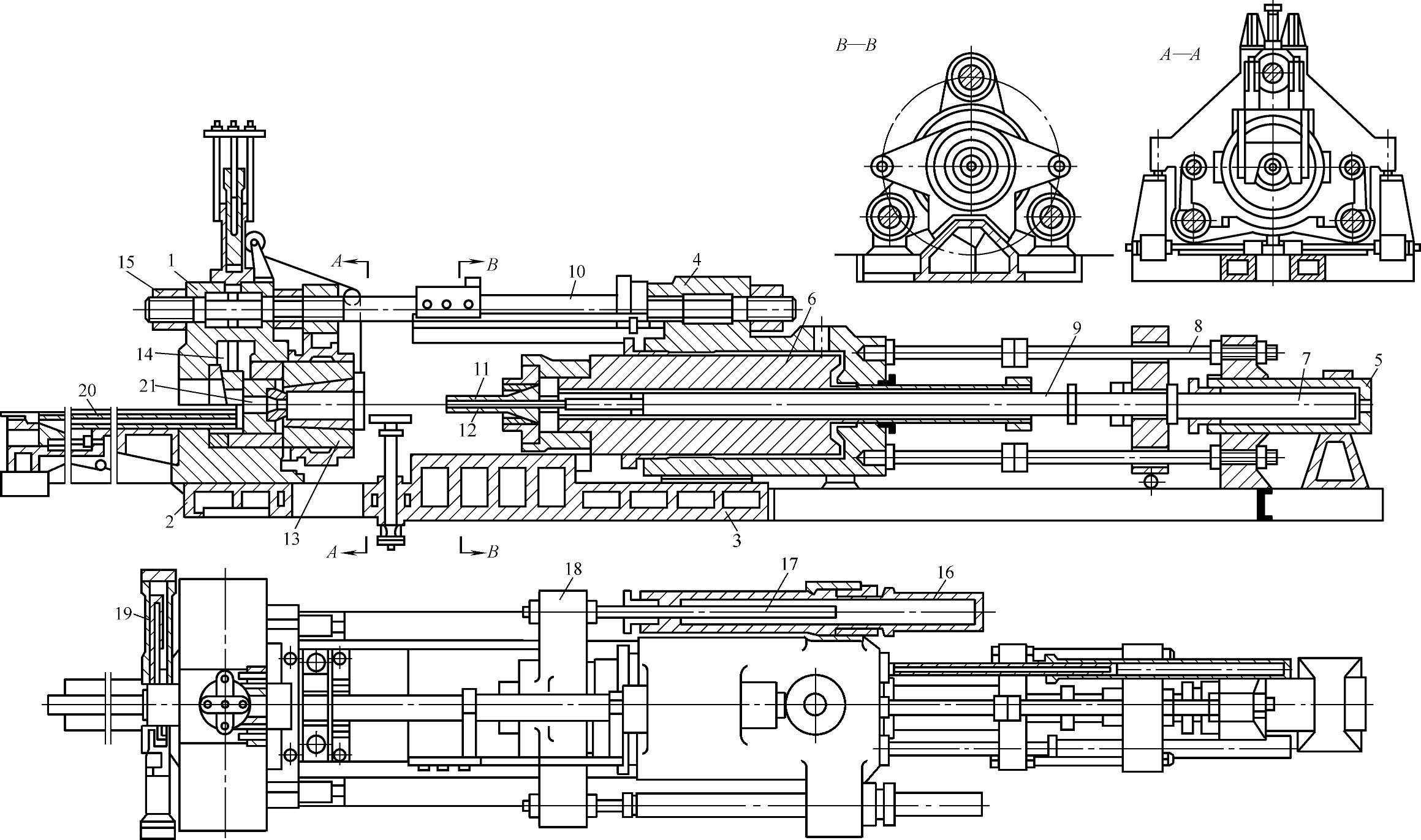

图1-6-7所示为一台双动卧式挤压机的结构简图。

图1-6-7 双动卧式挤压机结构简图

1—前梁 2—前梁底座 3—后梁底座 4—后梁（与主工作缸铸成一体） 5—主柱塞 6—穿孔缸 7—穿孔柱塞 8—穿孔张力杆 9—穿孔杆 1O—张力柱 11—挤压轴 12—穿孔针 13—挤压筒 14—锁键装置 15—张力柱螺母 16—回程缸 17—回程柱塞 18—活动横梁 19—侧向剪 2O—移动平台 21—模座
