胀形液压机的结构

胀形液压机的结构特点是除了有垂直工作缸及顶出缸外，还增加一对水平工作缸，如图1-9-9所示。

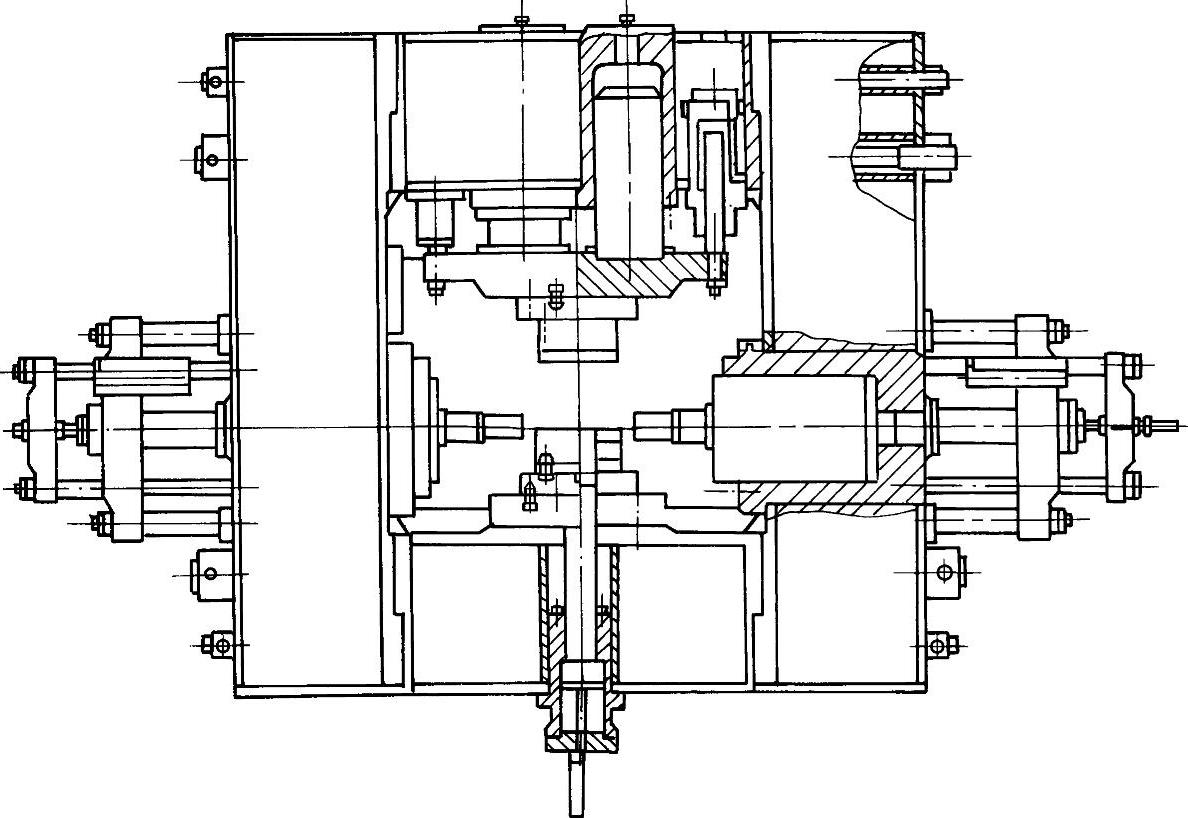

图1-9-9 胀形液压机本体结构

垂直工作缸向下工作时，将模具压紧，产生合模压力，顶出缸则还可用于出料。

水平工作缸除了用于对管坯进行轴向压缩外，还通过水平柱塞中间的通孔向管坯输入高压液体，以满足液压胀形的需要。两侧的水平工作柱塞应同步运行。

由于有水平工作缸，因此液压机机架在水平方向也受力很大，一般应采用水平拉杆预紧。

液压机的液压系统除了供给工作缸以31.5MPa的高压油外，还应设有增压器，供给胀形用的200MPa左右的超高压液体，增压比约为1∶8。
