3.滑块

滑块结构比较复杂，除了具有主滑块以外，对应各个工位还有小滑块。它们都装在主滑块下面或里面，都有各自的装模高度调节机构和顶料装置。大型多工位压力机的小滑块也有平衡装置。大多数机器的主滑块也设有装模高度调节机构。

大型多工位压力机采用气动顶料装置，中小型多工位压力机采用机械顶料装置，图2-7-5所示是一种机械顶出装置。当固定在机身上的平面凸轮与小滑块上的摆杆接触时，摆杆摆动，推动顶料杆顶料。为了保证工件放在正确的位置，上顶料装置在上模开始回程时就开始顶料。

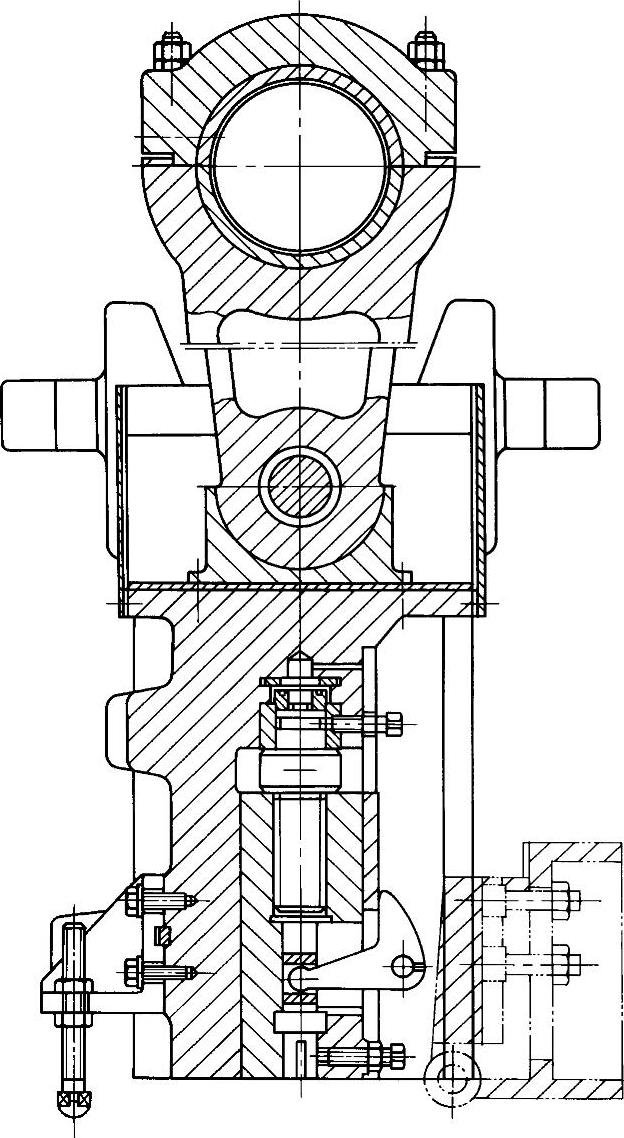

图2-7-5 小滑块及其机械顶出装置

大型多工位压力机主滑块上设有液压超载保护装置，其中有的在小滑块上也设有液压超载保护装置。

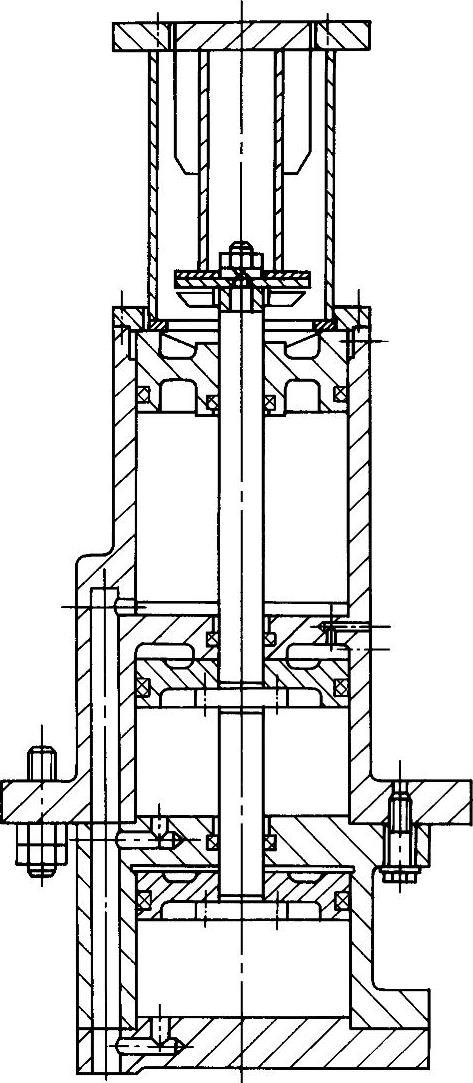

图2-7-6 多层气垫
