板料多工位压力机主体结构

板料多工位压力机主体结构也比较复杂，图2-7-2所示为营口锻压机床公司生产的1250kN、八工位压力机主体结构图。这台八工位压力机的机身为组合式钢板焊接结构，通过拉紧螺栓的预紧，把上梁、左右立柱及工作台连成整体。在上梁上有离合器轴承座、传动轴及曲轴轴承等零部件。在左右立柱上分别有平导轨和可调的斜导轨。电动机通过一级V带传动，经摩擦离合器带动二级齿轮传动系统，使二套曲柄连杆机构带动主滑块往复运动。双曲柄曲轴平行压机正面放置（见图2-7-3）。

主滑块上装有八个小滑块，每个都可单独调节装模高度，调节量为50mm。每个小滑块都有顶料杆，顶料行程30mm。整个滑块部件重量由两个气动平衡缸平衡。

这台机器上还有夹板纵向移动机构，辊式送料机构及双排交叉送料机构等，它们是由曲轴左端的小齿轮，通过齿轮、凸轮、杠杆、摆杆等机构驱动的。

对一般多工位压力机的主体结构，作如下介绍：

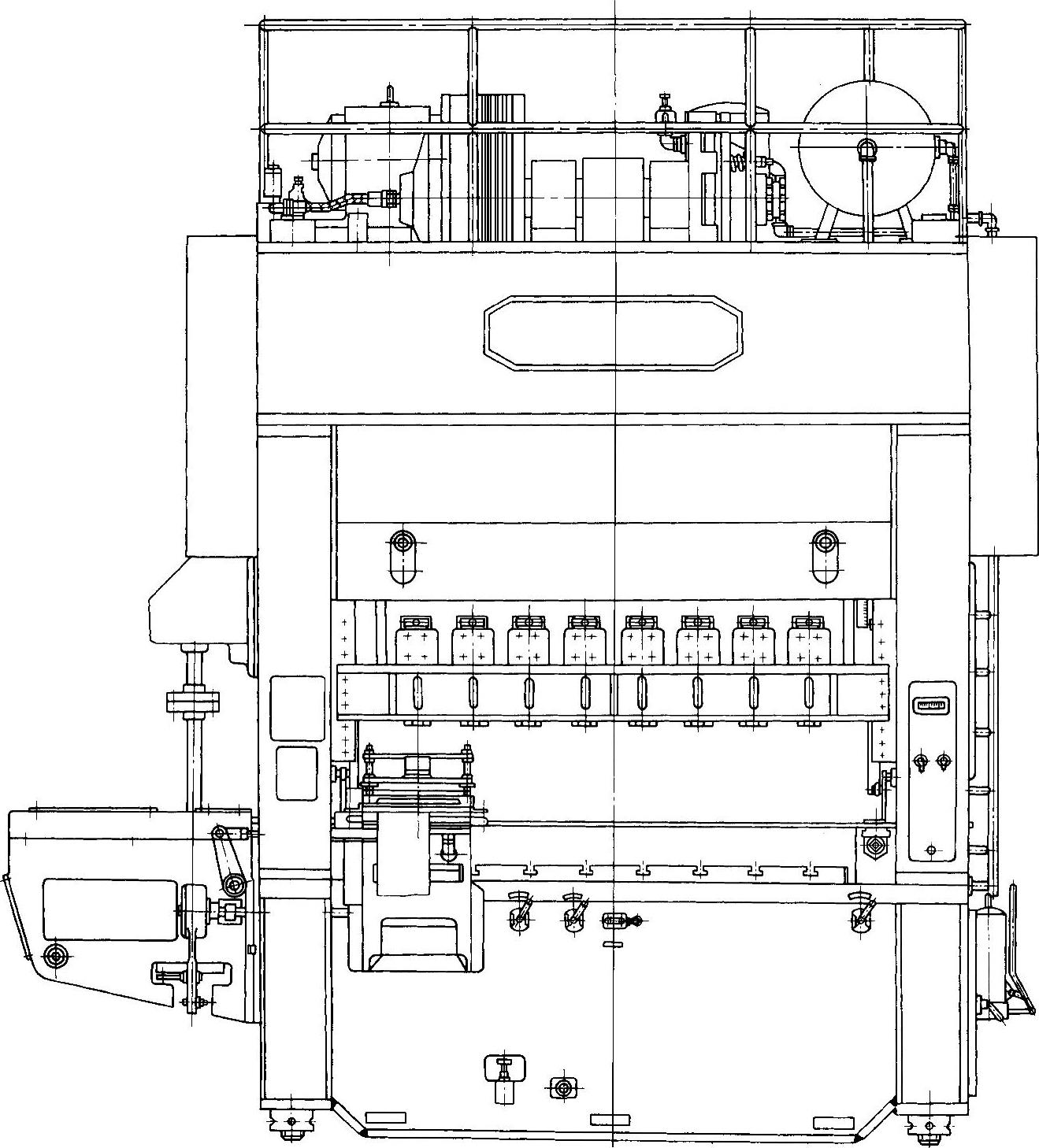

图2-7-2 J71—125主体结构图

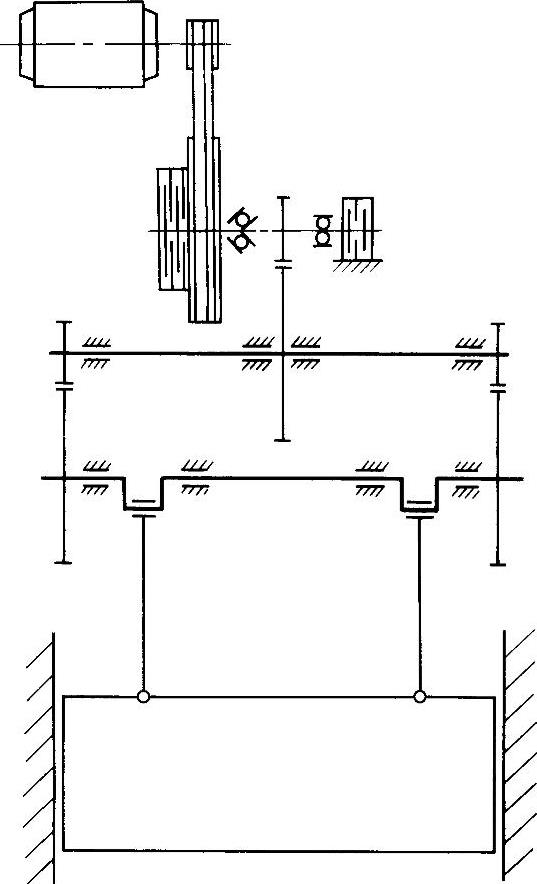

图2-7-3 J71—125传动系统示意图
