三维非轴对称管件旋压机

华南理工大学出产的HGPX—WSMCNC数控旋压机（见图5-5-15）可进行三维非轴对称（轴线偏斜，偏心）的管件旋压，也可进行常规的管件旋压，可用于汽车、摩托车排气歧管、消声器、空调过滤器、离合器壳体、不锈钢厨具等的加工。

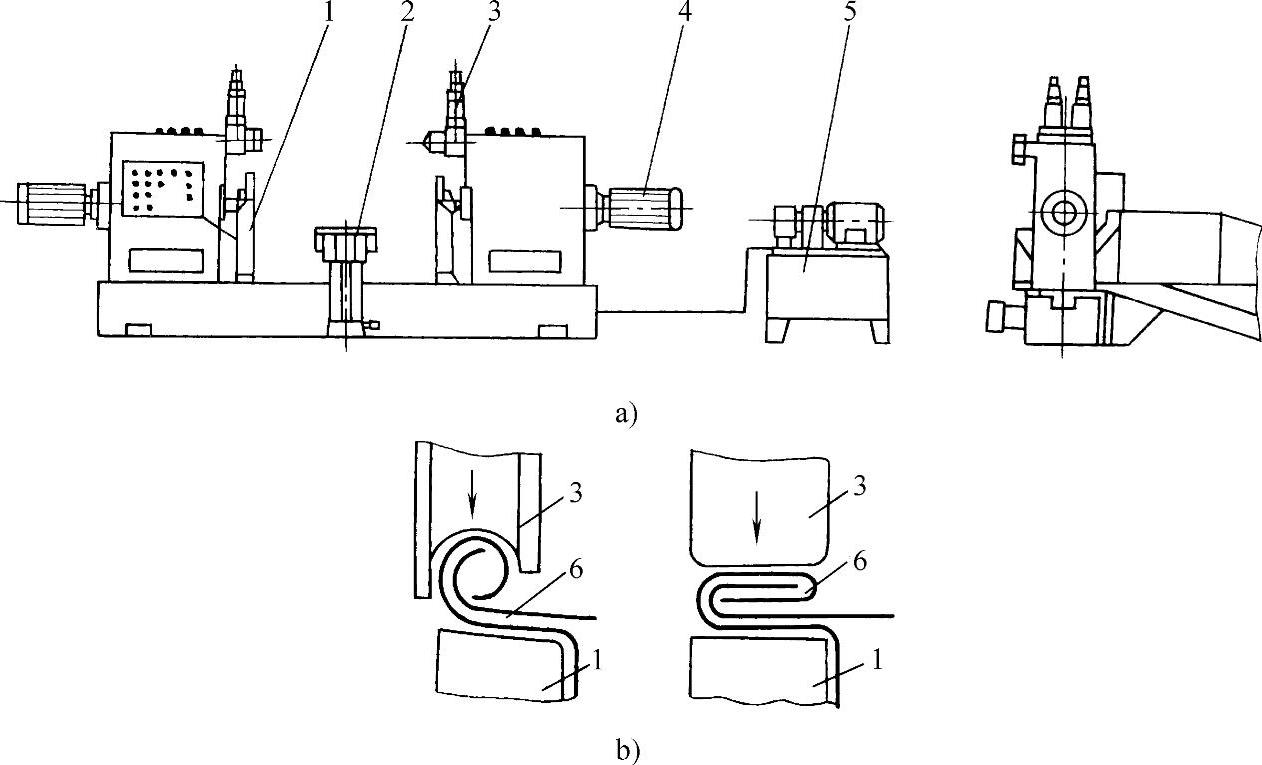

图5-5-14 油桶咬边机

a）外观 b）工作部位 1—内支撑盘 2—进料装置 3—旋轮装置 4—电动机 5—泵站 6—工件

在它的主轴箱的前端装有可随主轴旋转的楔式旋转旋轮座。精密回转液压缸通过比例流量阀，位移传感器等构成的闭环控制系统精确控制安装在楔式旋转旋轮座上三个旋轮的径向运动。管坯则被固定在床身滑座上的夹紧装置中，可借伺服电动机驱动，沿床身纵向，横向移动和角向转动。其主要技术参数为：最大坯料直径：400mm（轴对称件），170mm（非轴对称件）；最大坯料长度：800mm；各坐标工作力：20～30kN；电动机功率：17.6kW。

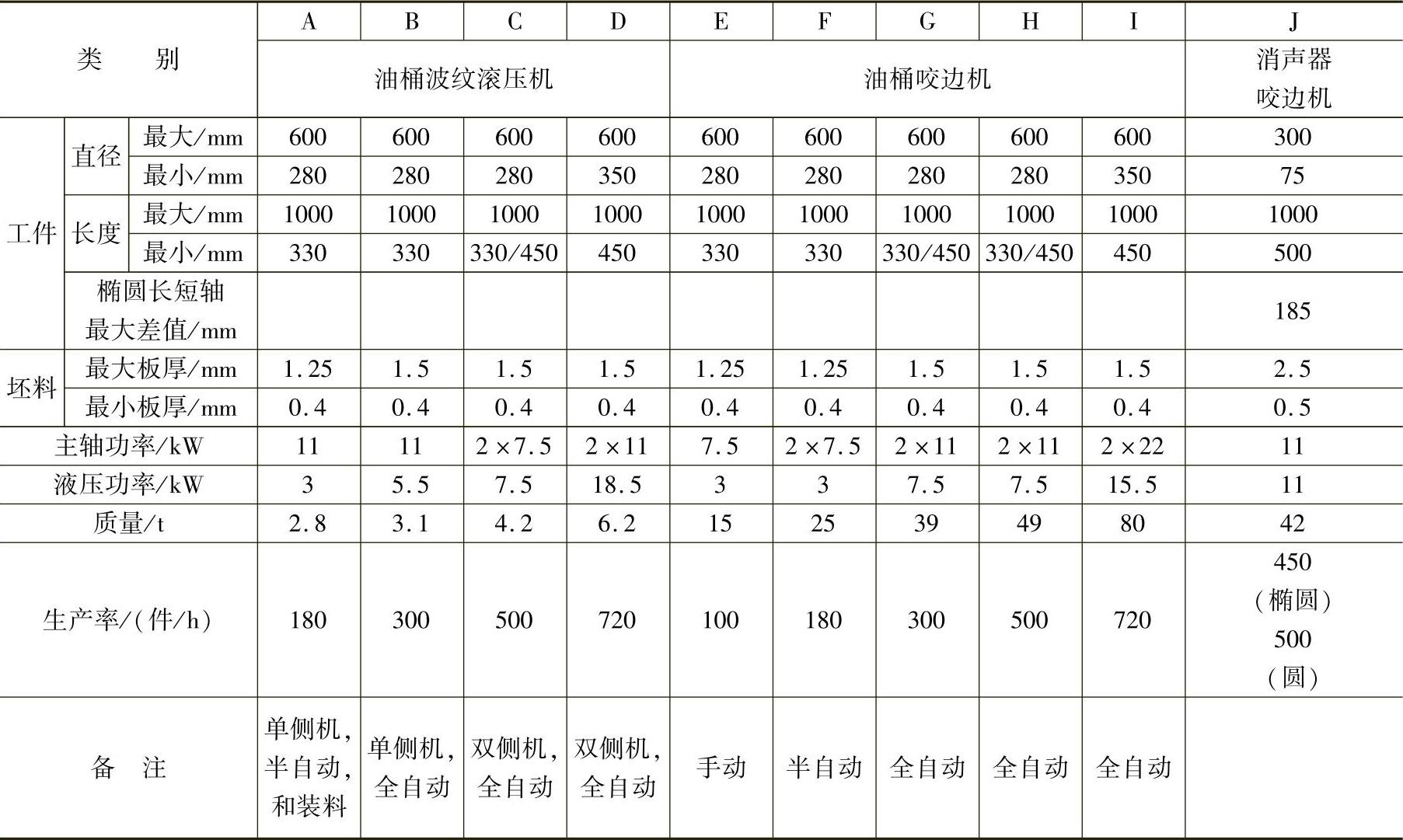

表5-5-9 油桶、消声器旋压机技术参数

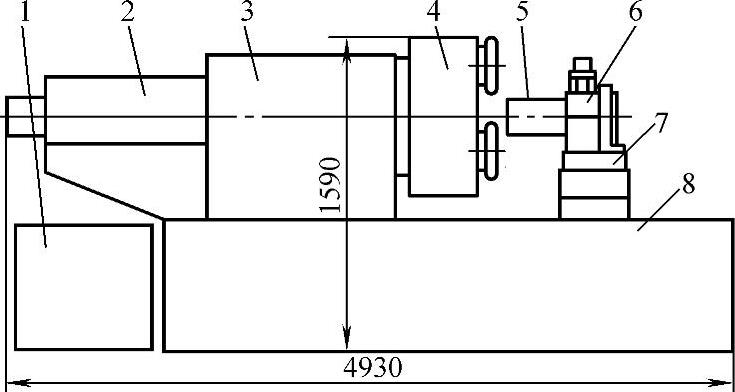

图5-5-15 HGPX—WSMCNC三维非轴对称管件旋压机

1—泵站 2—旋轮进给机构 3—主轴箱 4—旋转旋轮座 5—管坯 6—坯料卡紧装置 7—工作台 8—床身
