八、滚珠旋压机

滚珠旋压用于制造特薄壁管（壁厚0.05～0.5mm）及非标准规格的管材，产品直径精度高，表面光度好。图5-5-17所示为长春55所出产的立式数控滚珠旋压机。机身为三梁四柱式结构。在活动横梁下端中央设有十字轴式万向联轴器通过卡盘与芯模相连。主轴位于下平台中央，其上端设有中空的滚珠盘。工作时主轴由变频调速电动机通过带轮驱动旋转，活动横梁下行。进给速度由光栅尺控制，可实时显示，速度转换由标尺上相应开关控制。下平台下端中央设有一对卸料装置。在油箱上还设有漏斗筛网装置对油液和滚珠进行回收。其主要加工参数为：工件直径15～110mm，长度850（正旋）～1000（反旋）mm，最薄壁厚0.15mm。主要技术参数为：主缸压力120kN，活动横梁行程1800mm，主轴转速50～600r/min，主电动机功率18.5kW，工作进给速度3～100mm/min。

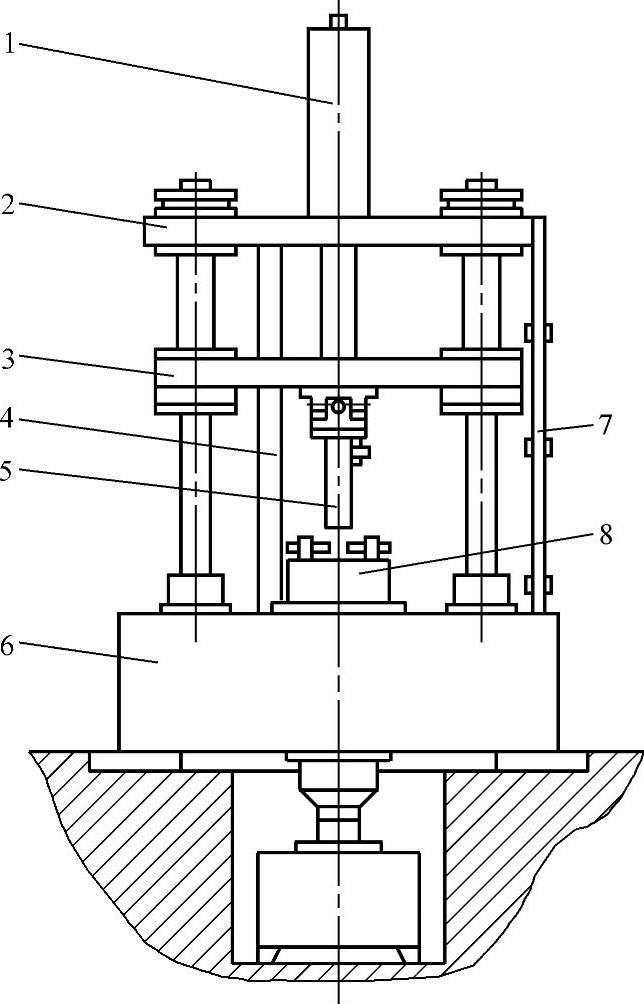

图5-5-17 XYG15—110数控滚珠旋压机

1—上顶缸 2—上横梁 3—活动横梁 4—光栅尺 5—芯模 6—下平台（主轴箱） 7—滚珠盘 8—标尺
